卸下 M.2 背板

按照本节中的说明卸下 M.2 背板。

过程

1. 为本任务做好准备。
   1. 卸下前顶盖。请参阅卸下前顶盖。
   2. 卸下后顶盖。请参阅卸下后顶盖。
   3. 卸下所有 M.2 硬盘。请参阅卸下 M.2 硬盘。
   4. 根据服务器型号的不同，卸下以下 PCIe 转接件。
      • 如果服务器装有三个 PCIe 转接件，请卸下 PCIe 转接件 1。请参阅卸下 PCIe 转接件。
      • 如果服务器装有四个 PCIe 转接件，请卸下 PCIe 转接件 A。请参阅卸下 PCIe 转接件。
2. 从主板组合件上拔下 M.2 背板线缆。
   注意

   为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。

3. 卸下 M.2 背板。
   1. 卸下将 M.2 背板中间固定到正面导风罩的螺钉。
   2. 卸下将 M.2 背板末端固定到正面导风罩的螺钉。
   3. 向后滑动 M.2 背板并将其从正面导风罩中提取出来。
      图 1. 卸下 M.2 背板


4. 如果需要，请从 M.2 背板上拔下 M.2 背板线缆。

   • SATA/NVMe 或 NVMe M.2 背板

     1. 松开信号线缆上的螺钉。
     2. 倾斜接口并将其卸下。
     3. 拔下电源线。
        图 2. 拔下 SATA/NVMe 或 NVMe M.2 背板线缆



   • SATA/x4 NVMe M.2 背板

     从 M.2 背板上拔下 M.2 背板线缆。

     图 3. 拔下 SATA/x4 NVMe M.2 背板线缆

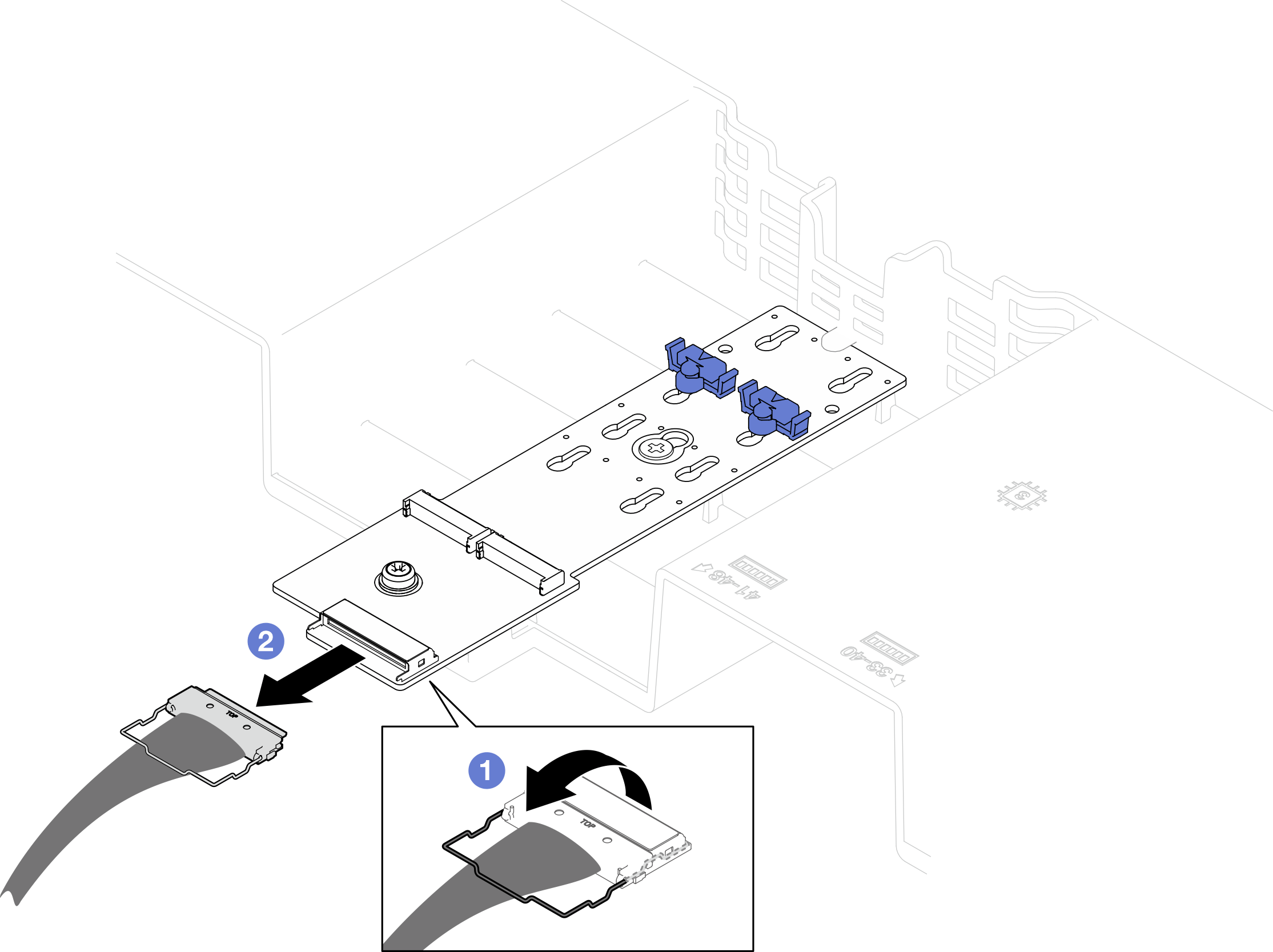

   • RAID SATA/NVMe M.2 背板

     1. 从接口上松开线缆上的丝架。
     2. 从 M.2 背板上拔下线缆。
        图 4. 拔下 RAID SATA/NVMe M.2 背板线缆
