M.2-Rückwandplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die M.2-Rückwandplatine zu entfernen.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und externen Kabel ab. Informationen dazu finden Sie im Abschnitt Server ausschalten.
Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack. Siehe Server von den Schienen entfernen.
Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

Vorgehensweise

Bereiten Sie diese Aufgabe vor.
1. Entfernen Sie die vordere obere Abdeckung. (siehe Vordere obere Abdeckung entfernen).
2. Entfernen Sie die hintere obere Abdeckung. (siehe Hintere obere Abdeckung entfernen).
3. Entfernen Sie alle M.2-Laufwerke. (siehe M.2-Laufwerk entfernen).
4. Entfernen Sie je nach Servermodell den folgenden PCIe-Adapterkarte.
  - Wenn im Server drei PCIe-Adapterkarte installiert sind, entfernen Sie PCIe-Adapterkarte 1. Siehe PCIe-Adapterkarte entfernen.
  - Wenn im Server vier PCIe-Adapterkarte installiert sind, entfernen Sie PCIe-Adapterkarte A. Siehe PCIe-Adapterkarte entfernen.
Trennen Sie die M.2-Rückwandplatinenkabel von der Systemplatinenbaugruppe.
Entfernen Sie die M.2-Rückwandplatine.
1. Entfernen Sie die Schraube, mit der die Mitte der M.2-Rückwandplatine an der vorderen Luftführung befestigt ist.
2. Entfernen Sie die Schraube, mit der das Ende der M.2-Rückwandplatine an der vorderen Luftführung befestigt ist.
3. Schieben Sie die M.2-Rückwandplatine nach hinten und heben Sie sie aus der vorderen Luftführung heraus.
  Abbildung 1. Entfernen der M.2-Rückwandplatine
Falls erforderlich, ziehen Sie die M.2-Rückwandplatinenkabel von der M.2-Rückwandplatine ab.

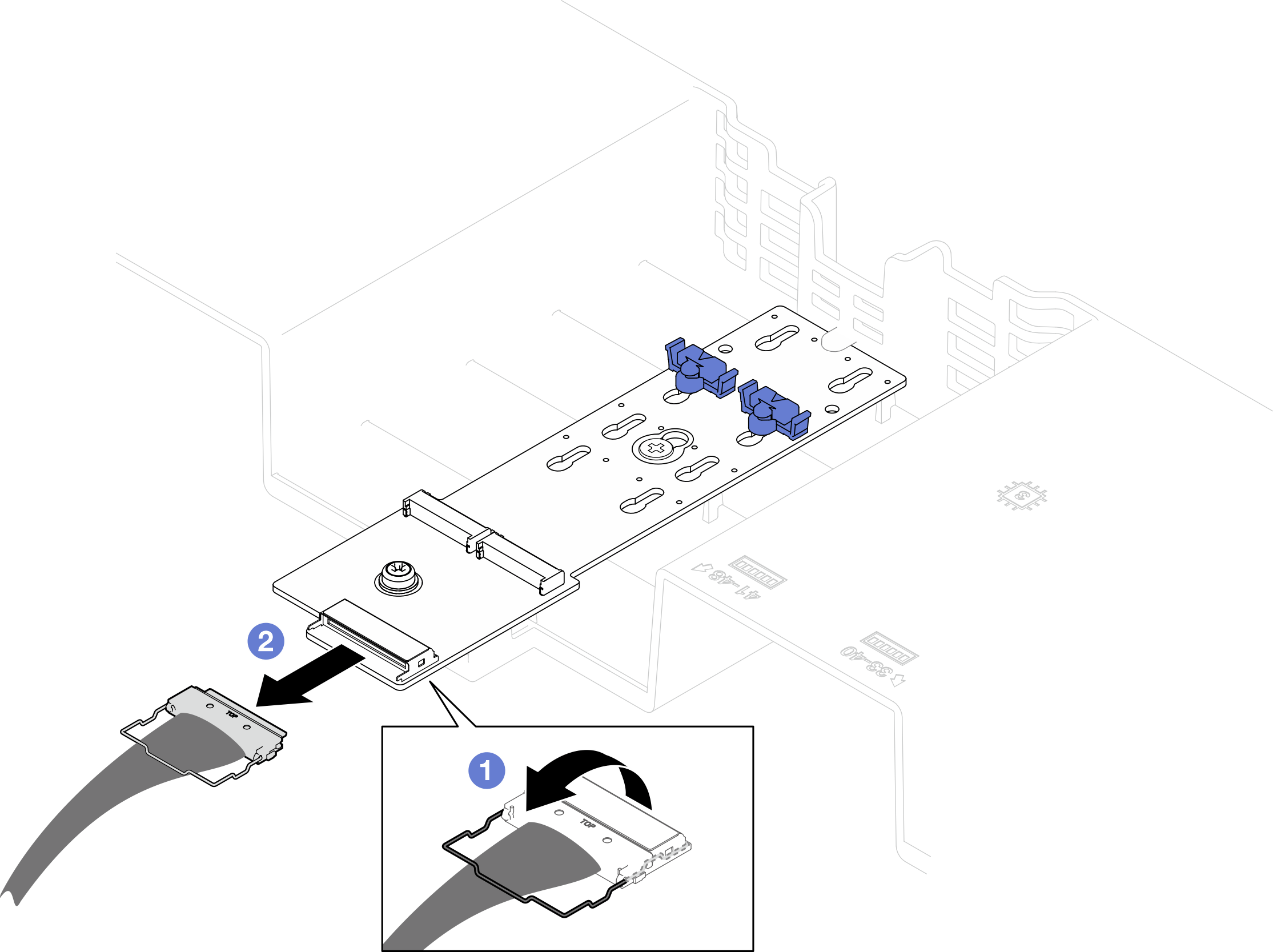

- SATA/NVMe‑ oder NVMe-M.2-Rückwandplatine
  1. Lösen Sie die Schraube, mit der die M.2-Rückwandplatinenkabel befestigt sind.
  2. Ziehen Sie die Kabel von der M.2-Rückwandplatine ab.
    Abbildung 2. Trennen der SATA/NVMe‑ oder NVMe-M.2-Rückwandplatinenkabel
- SATA/x4 NVMe-M.2-Rückwandplatine
  Ziehen Sie die M.2-Rückwandplatinenkabel von der M.2-Rückwandplatine ab.
  Abbildung 3. Trennen der Kabel der SATA/x4 NVMe-M.2-Rückwandplatine

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
