Extracción de la placa posterior M.2

Siga las instrucciones que aparecen en esta sección para quitar la placa posterior M.2.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
   2. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
   3. Quite todas las unidades M.2. Consulte Extracción de una unidad M.2.
   4. En función del modelo de servidor, quite la siguiente expansión PCIe:
      • Si el servidor está instalado con tres tarjetas de expansión PCIe, quite la tarjeta de expansión PCIe 1. Consulte Extracción de una tarjeta de expansión PCIe.
      • Si el servidor está instalado con cuatro tarjetas de expansión PCIe, quite la tarjeta de expansión PCIe A. Consulte Extracción de una tarjeta de expansión PCIe.
2. Desconecte los cables de la placa posterior M.2 del conjunto de la placa del sistema.
   Atención

   Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.

3. Extracción de la placa posterior M.2.
   1. Quite el tornillo que fija el centro de la placa posterior M.2 al deflector de aire frontal.
   2. Quite el tornillo que fija el extremo de la placa posterior M.2 al deflector de aire frontal
   3. Deslice la placa posterior M.2 hacia atrás y levántela para quitarla del deflector de aire frontal.
      Figura 1. Extracción de la placa posterior de M.2


4. Si es necesario, desconecte los cables de la placa posterior M.2 de la placa posterior M.2.

   • Placa posterior M.2 SATA/NVMe o NVMe

     1. Suelte los tornillos del cable de señal.
     2. Incline el conector y quítelo.
     3. Quite el cable de alimentación.
        Figura 2. Desconexión del cable de la placa posterior M.2 SATA/NVMe o NVMe



   • Placa posterior SATA/x4 NVMe M.2

     Desconecte los cables de la placa posterior M.2 desde la placa posterior M.2.

     Figura 3. Desconexión de cable de la placa posterior SATA/x4 NVMe M.2

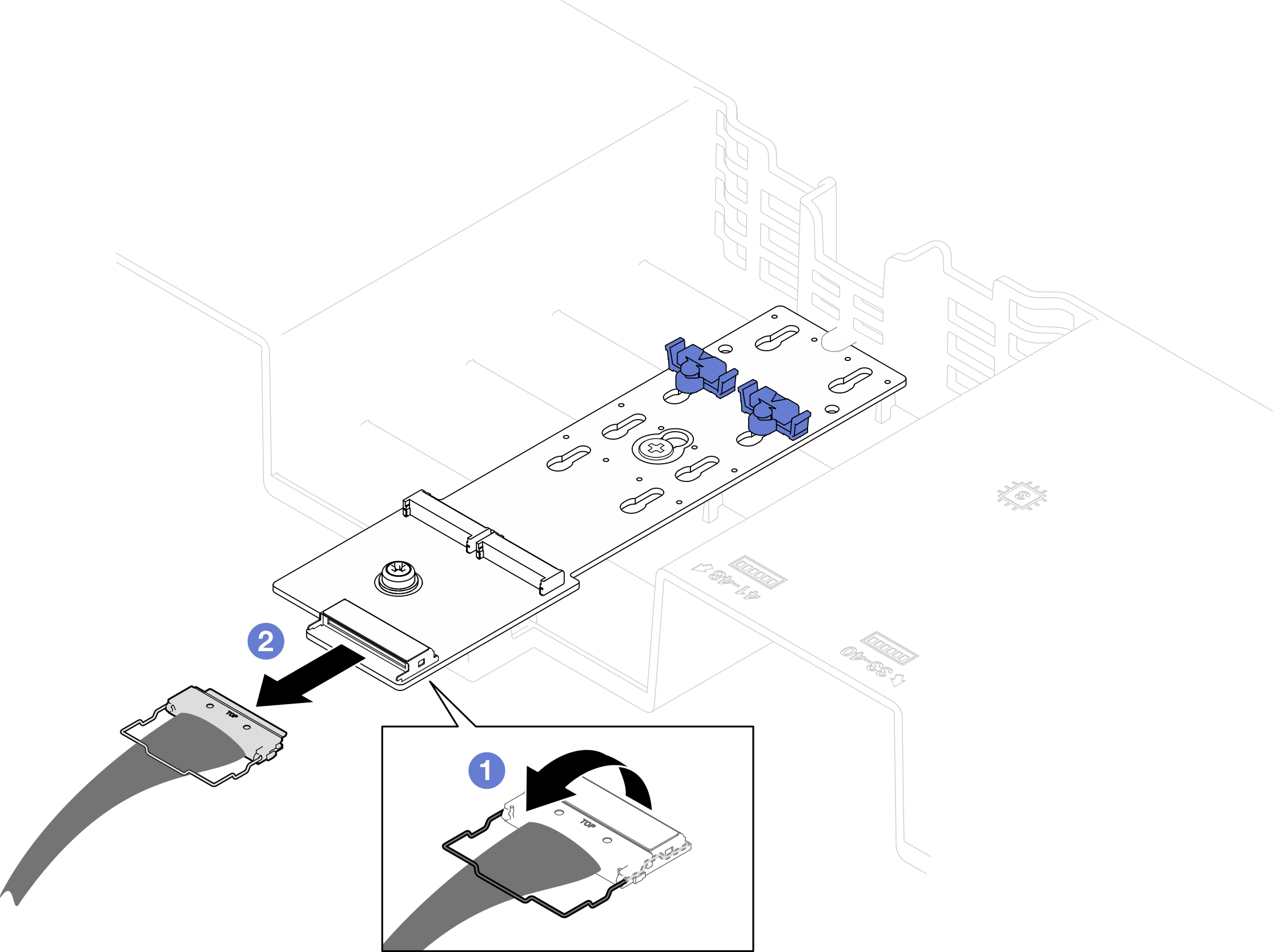

   • Placa posterior RAID SATA/NVMe M.2

     1. Desenganche la barra del cable del conector.
     2. Desconecte los cables de la placa posterior M.2.
        Figura 4. Desconexión de cable de la placa posterior RAID SATA/NVMe M.2
