Remover o backplane M.2

Siga as instruções nesta seção para remover o backplane M.2.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Se o servidor estiver instalado em um rack, remova-o do rack. Consulte Remover o servidor dos trilhos.
Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

Procedimento

Faça as preparações para essa tarefa.
1. Remova a tampa superior frontal. Consulte o Remover a tampa superior frontal.
2. Remova a tampa superior traseira. Consulte o Remover a tampa superior traseira.
3. Remova todas as unidades M.2. Consulte o Remover uma unidade M.2.
4. Dependendo do modelo do servidor, remova a seguinte placa riser PCIe.
  - Se o servidor estiver instalado com três placas riser PCIe, remova a placa riser PCIe 1. Consulte Remover uma placa riser PCIe.
  - Se o servidor estiver instalado com quatro placas riser PCIe, remova a placa riser PCIe A. Consulte Remover uma placa riser PCIe.
Desconecte os cabos do backplane M.2 do conjunto da placa-mãe.
Remova o backplane M.2.
1. Remova o parafuso que prende o meio do backplane M.2 no defletor de ar frontal.
2. Remova o parafuso que prende a extremidade do backplane M.2 no defletor de ar frontal
3. Deslize o backplane M.2 para trás e retire-o do defletor de ar frontal.
  Figura 1. Remoção do backplane M.2
Se necessário, desconecte os cabos do backplane M.2.

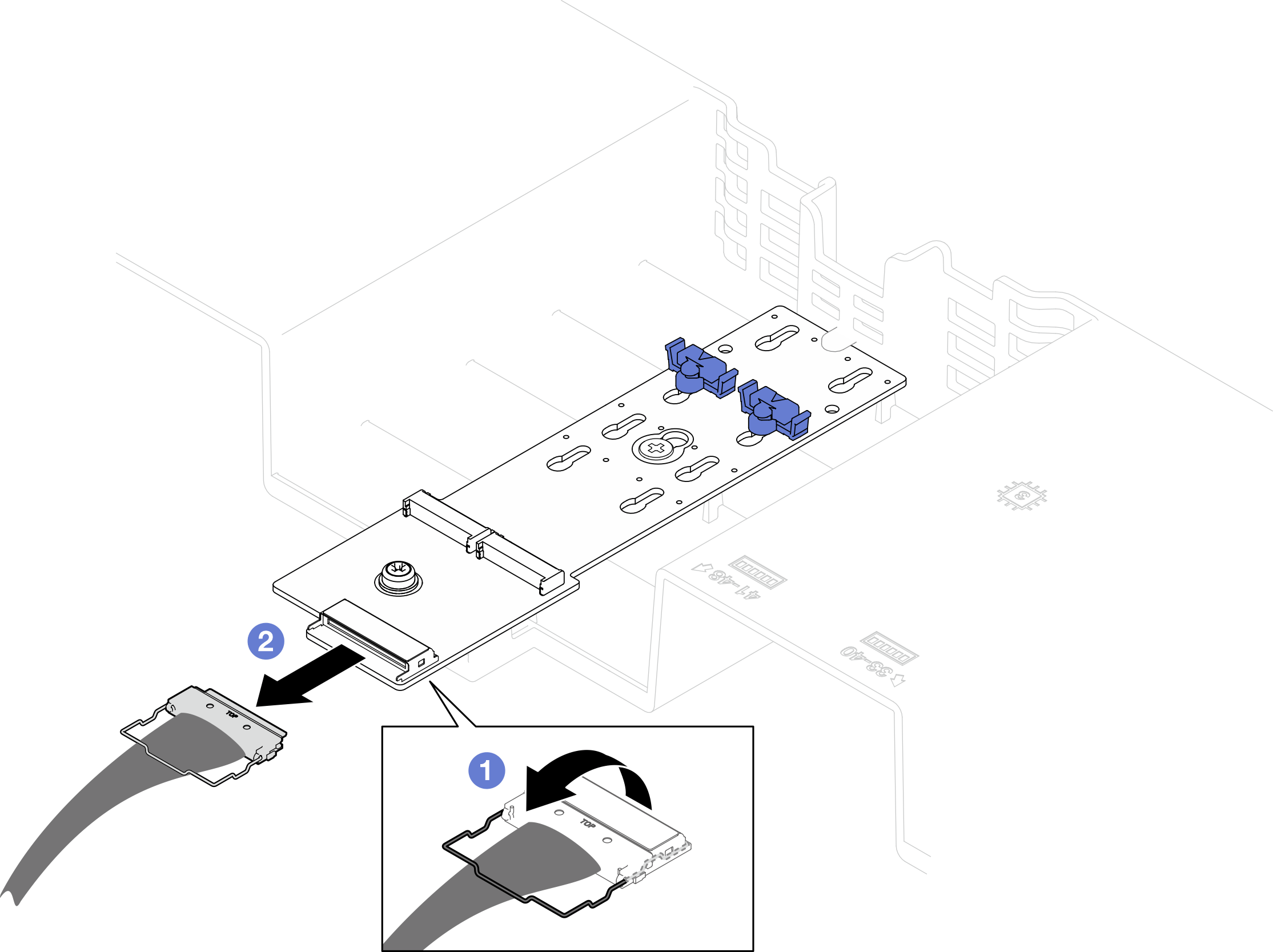

- Backplane M.2 SATA/NVMe ou NVMe
  1. Solte o parafuso que prende os cabos do backplane M.2.
  2. Desconecte os cabos do backplane M.2.
    Figura 2. Desconexão de cabo do backplane M.2 SATA/NVMe ou NVMe
- Backplane M.2 SATA/x4 NVMe
  Desconecte os cabos do backplane M.2.
  Figura 3. Desconexão do cabo do backplane M.2 SATA/x4 NVMe

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
