ถอดแบ็คเพลน M.2

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแบ็คเพลน M.2

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบด้านบนด้านหน้า ดู ถอดฝาครอบด้านบนด้านหน้า
   2. ถอดฝาครอบด้านบนด้านหลัง ดู ถอดฝาครอบด้านบนด้านหลัง
   3. ถอดทั้งหมดไดรฟ์ M.2 ดู ถอดไดรฟ์ M.2
   4. ถอดตัวยก PCIe ต่อไปนี้ ทั้งนี้ขึ้นอยู่กับรุ่นเซิร์ฟเวอร์
      • หากติดตั้งเซิร์ฟเวอร์พร้อมกับตัวยก PCIe สามตัว ให้ถอดตัวยก PCIe 1 ดู ถอดตัวยก PCIe
      • หากติดตั้งเซิร์ฟเวอร์พร้อมกับตัวยก PCIe สี่ตัว ให้ถอดตัวยก PCIe A ดู ถอดตัวยก PCIe
2. ถอดสายแบ็คเพลน M.2 ออกจากส่วนประกอบแผงระบบ
3. ถอดแบ็คเพลน M.2
   1. ถอดสกรูที่ยึดอยู่กลางแบ็คเพลน M.2 เข้ากับแผ่นกั้นลมด้านหน้า
   2. ถอดสกรูที่ยึดอยู่ปลายแบ็คเพลน M.2 เข้ากับแผ่นกั้นลมด้านหน้า
   3. เลื่อนแบ็คเพลน M.2 ไปข้างหลังแล้วยกออกจากแผ่นกั้นลมด้านหน้า
      รูปที่ 1. การถอดแบ็คเพลน M.2


4. หากจำเป็น ให้ถอดสายแบ็คเพลน M.2 ออกจากแบ็คเพลน M.2

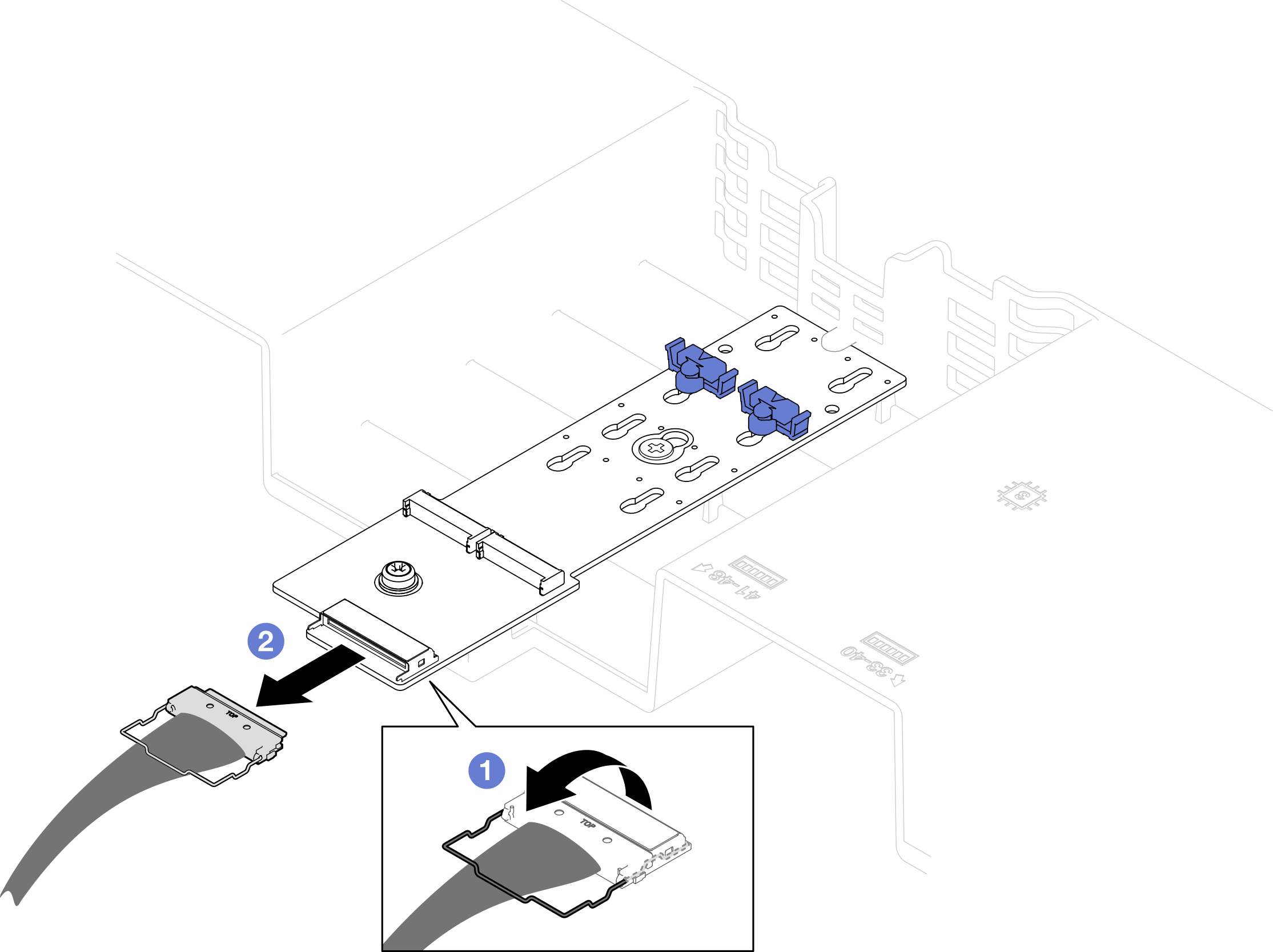

   • แบ็คเพลน SATA/NVMe หรือ NVMe M.2

     1. คลายสกรูที่ยึดสายแบ็คเพลน M.2
     2. ถอดสายออกจากแบ็คเพลน M.2
        รูปที่ 2. การถอดด้วยสายต่างๆ ของแบ็คเพลน SATA/NVMe หรือ NVMe M.2



   • แบ็คเพลน M.2 SATA/x4 NVMe

     ถอดสายแบ็คเพลน M.2 ออกจากแบ็คเพลน M.2

     รูปที่ 3. การถอดสายแบ็คเพลน M.2 SATA/x4 NVMe
