卸下 M.2 背板

請依照本節中的指示卸下 M.2 背板。

程序

1. 為此作業做好準備。
   1. 卸下前方上蓋。請參閱卸下前方上蓋。
   2. 卸下後方上蓋。請參閱卸下後方上蓋。
   3. 卸下所有 M.2 硬碟。請參閱卸下 M.2 硬碟。
   4. 視伺服器型號而定，卸下下列 PCIe 擴充卡。
      • 如果伺服器已安裝三個 PCIe 擴充卡，請卸下 PCIe 擴充卡 1。詳情請參閱卸下 PCIe 擴充卡。
      • 如果伺服器已安裝四個 PCIe 擴充卡，請卸下 PCIe 擴充卡 A。詳情請參閱卸下 PCIe 擴充卡。
2. 從主機板組件拔掉 M.2 背板纜線。
3. 卸下 M.2 背板。
   1. 卸下將 M.2 背板中間固定到前方空氣擋板的螺絲。
   2. 卸下將 M.2 背板末端固定到前方空氣擋板的螺絲。
   3. 將 M.2 背板向後滑動，然後將其從前方空氣擋板中取出。
      圖 1. 卸下 M.2 背板


4. 如有需要，請從 M.2 背板拔掉 M.2 背板纜線。

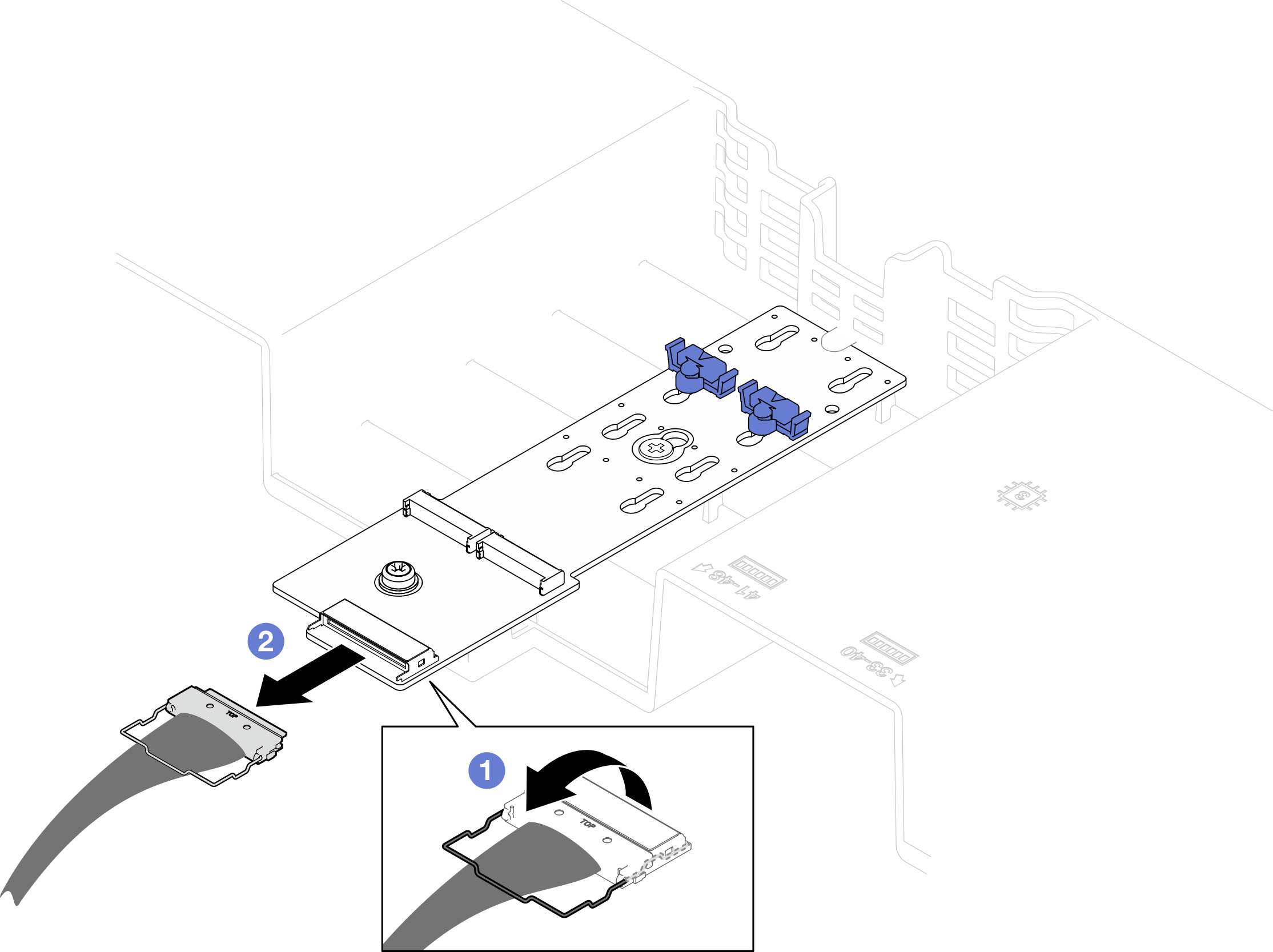

   • SATA/NVMe 或 NVMe M.2 背板

     1. 鬆開固定 M.2 背板纜線的螺絲。
     2. 從 M.2 背板拔掉纜線。
        圖 2. 拔除 SATA/NVMe 或 NVMe M.2 背板纜線



   • SATA/x4 NVMe M.2 背板

     從 M.2 背板拔掉 M.2 背板纜線。

     圖 3. 拔除 SATA/x4 NVMe M.2 背板纜線
