安裝 M.2 背板

請依照本節中的指示安裝 M.2 背板。

程序

1. 如有需要，將 M.2 背板纜線連接到 M.2 背板。

   • SATA/NVMe 或 NVMe M.2 背板

     1. 將 M.2 背板纜線連接到 M.2 背板。
     2. 鎖緊螺絲以將 M.2 背板纜線固定到 M.2 背板上。

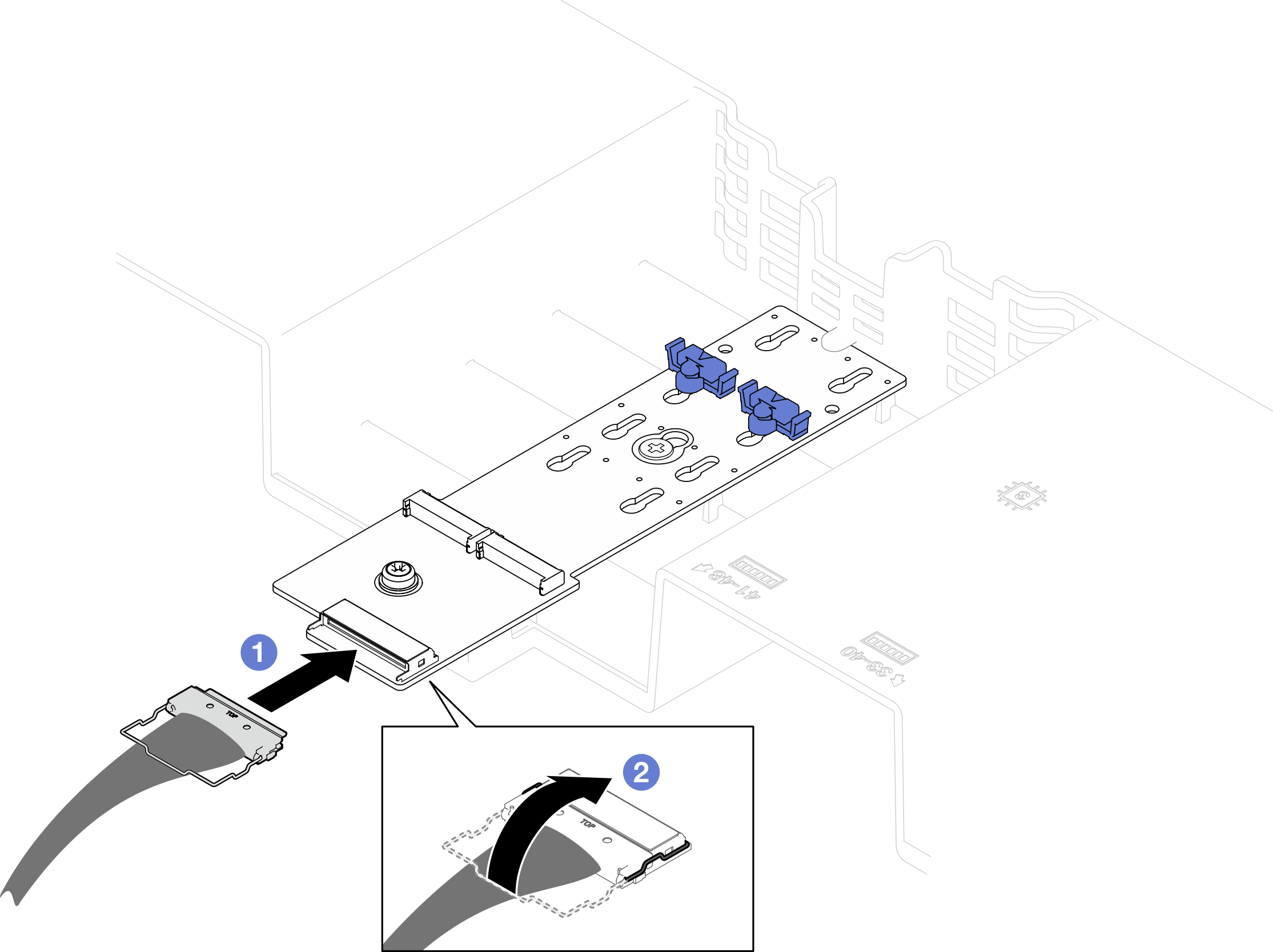

        圖 1. SATA/NVMe 或 NVMe M.2 背板纜線連接



   • SATA/x4 NVMe M.2 背板

     從 M.2 背板連接 M.2 背板纜線。

     圖 2. 連接 SATA/x4 NVMe M.2 背板纜線


2. 安裝 M.2 背板。
   1. 將 M.2 背板向下放入前方空氣擋板中，然後向前推動 M.2 背板，直到就定位為止。
   2. 將固定 M.2 背板末端的螺絲安裝到前方空氣擋板上。
   3. 將固定 M.2 背板中間的螺絲安裝到前方空氣擋板上。
      圖 3. M.2 背板安裝


3. 將 M.2 背板纜線連接到主機板組件上的 M.2 電源接頭和信號接頭。如需詳細資料，請參閱M.2 背板纜線佈線。
