M.2 バックプレーンの取り付け

M.2 バックプレーンを取り付けるには、このセクションの説明に従ってください。

手順

1. 必要に応じて、M.2 バックプレーンのケーブルを M.2 バックプレーンに接続します。

   • SATA/NVMe または NVMe M.2 バックプレーン

     1. M.2 バックプレーン・ケーブルを M.2 バックプレーンに接続します。
     2. M.2 バックプレーン・ケーブルを M.2 バックプレーンに固定しているねじを締めます。

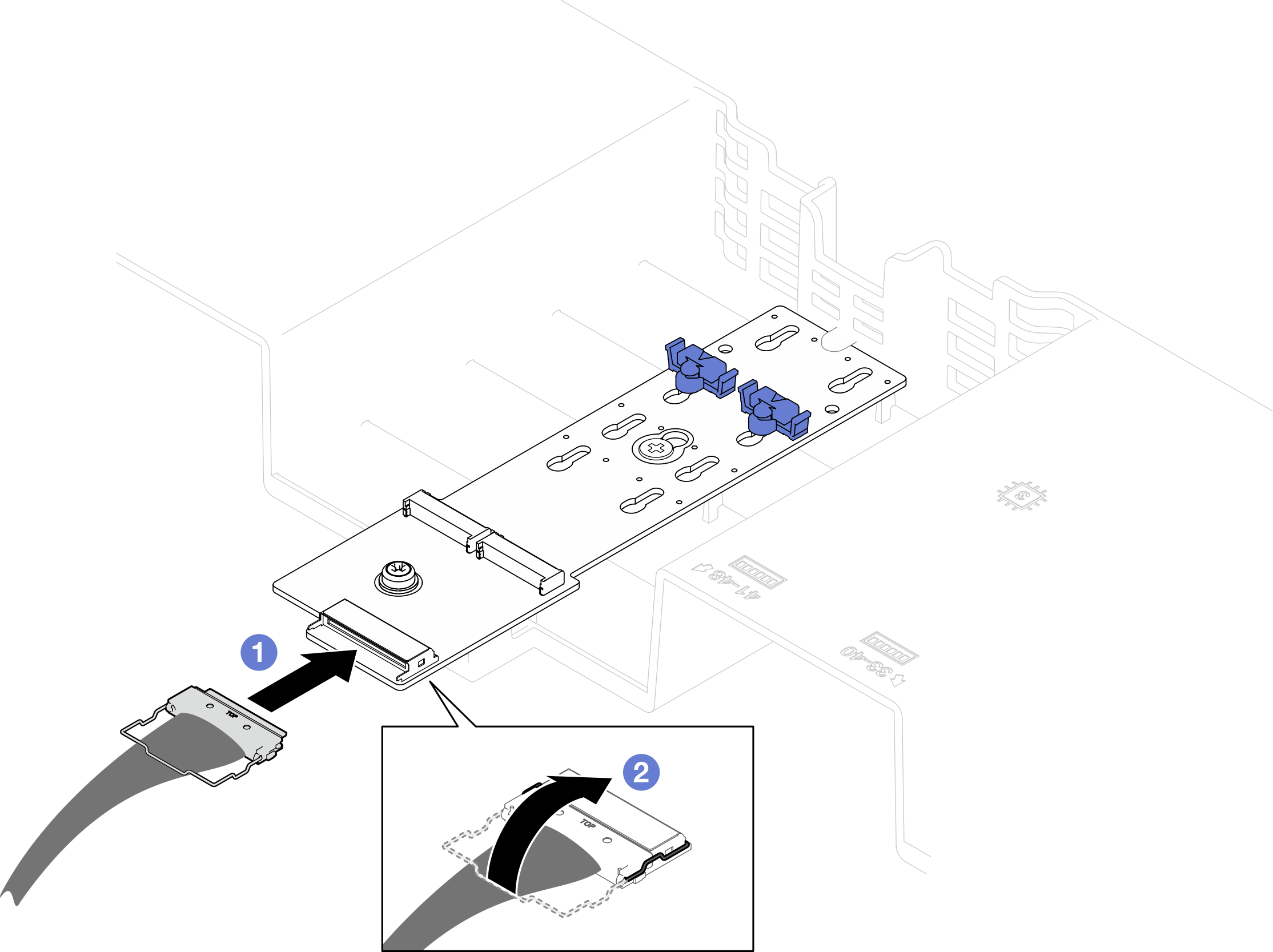

        図 1. SATA/NVMe または NVMe M.2 バックプレーン・ケーブル接続



   • SATA/x4 NVMe M.2 バックプレーン

     M.2 バックプレーンのケーブルを M.2 バックプレーンに接続します。

     図 2. SATA/x4 NVMe M.2 バックプレーンのケーブル接続


2. M.2 バックプレーンを取り付けます。
   1. M.2 バックプレーンを前面エアー・バッフルまで下ろし、所定の位置に収まるまで M.2 バックプレーンを前方にスライドさせます。
   2. M.2 バックプレーンの端を前面エアー・バッフルに固定するねじを取り付けます。
   3. M.2 バックプレーンの中央を前面エアー・バッフルに固定するねじを取り付けます。
      図 3. M.2 バックプレーンの取り付け


3. M.2 バックプレーン・ケーブルをシステム・ボード・アセンブリーの M.2 電源コネクターおよび信号コネクターに接続します。詳しくは、M.2 バックプレーンのケーブル配線を参照してください。
