安装 M.2 背板

按照本节中的说明安装 M.2 背板。

过程

1. 如果需要，请将 M.2 背板线缆连接到 M.2 背板。

   • SATA/NVMe 或 NVMe M.2 背板

     1. 将接口倾斜至少 20 度，然后将其插入，直至底部表面接触到斜面。
     2. 将接口向下按平。
     3. 拧紧信号线缆上的螺钉。
     4. 连接电源线。
        图 1. SATA/NVMe 或 NVMe M.2 背板线缆连接



   • SATA/x4 NVMe M.2 背板

     将 M.2 背板线缆连接到 M.2 背板。

     图 2. 连接 SATA/x4 NVMe M.2 背板线缆



   • RAID SATA/NVMe M.2 背板

     1. 将线缆连接到 M.2 背板。
     2. 将线缆上的丝架挂到接口上。

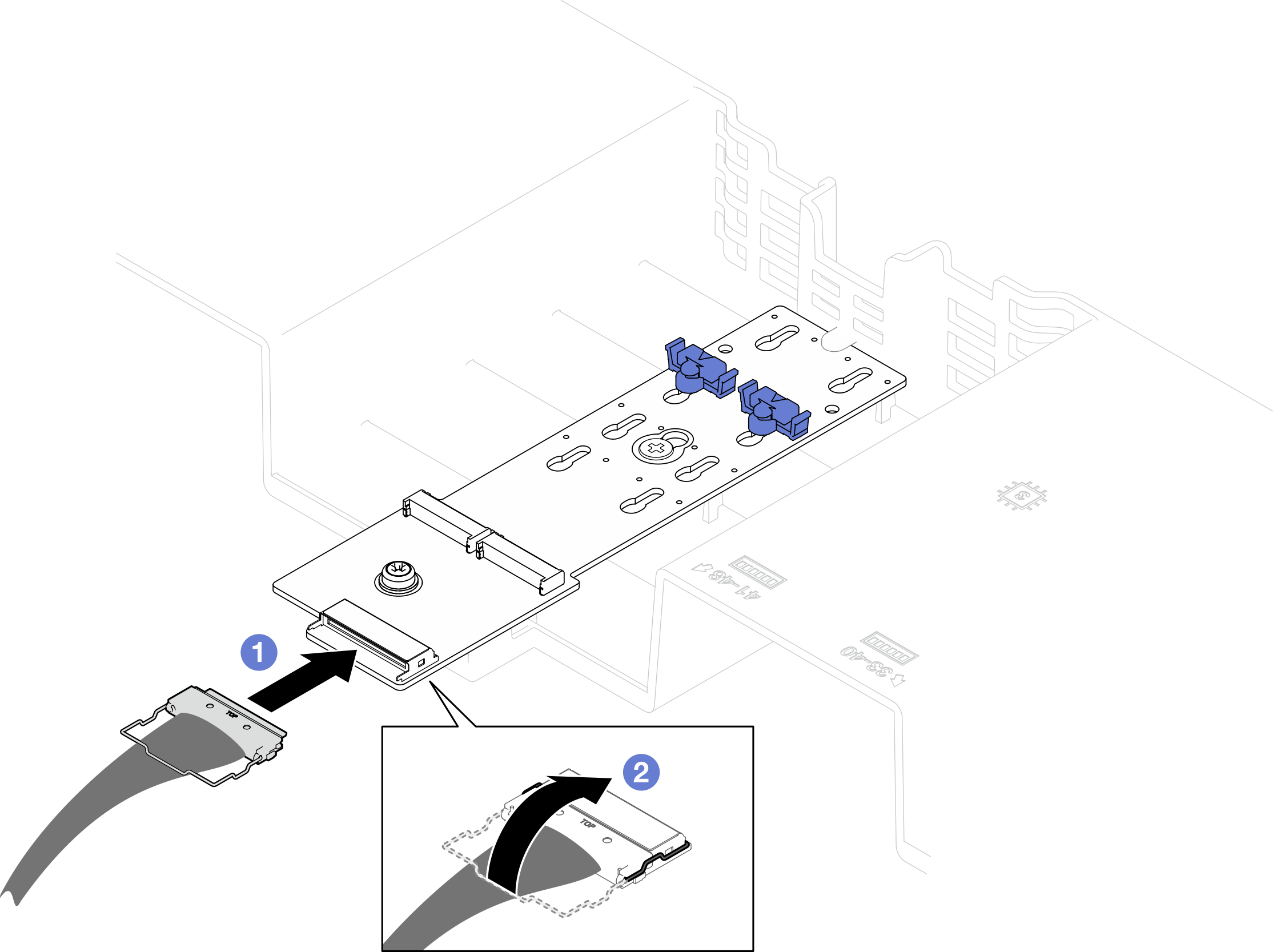

        图 3. 连接 RAID SATA/NVMe M.2 背板线缆


2. 安装 M.2 背板。
   1. 将 M.2 背板向下放入正面导风罩中；然后，向前滑动 M.2 背板，直至其固定到位。
   2. 安装将 M.2 背板末端固定到正面导风罩的螺钉。
   3. 安装将 M.2 背板中间固定到正面导风罩的螺钉。
      图 4. 安装 M.2 背板


3. 将 M.2 背板线缆连接到主板组合件上的 M.2 电源接口和信号接口。有关更多详细信息，请参阅M.2 背板线缆布放。
