M.2 バックプレーンのケーブル配線
M.2 バックプレーンのケーブル配線の方法については、このセクションの手順に従ってください。
注
ケーブルを配線するときは、ケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
SATA/NVMe または NVMe M.2 バックプレーン

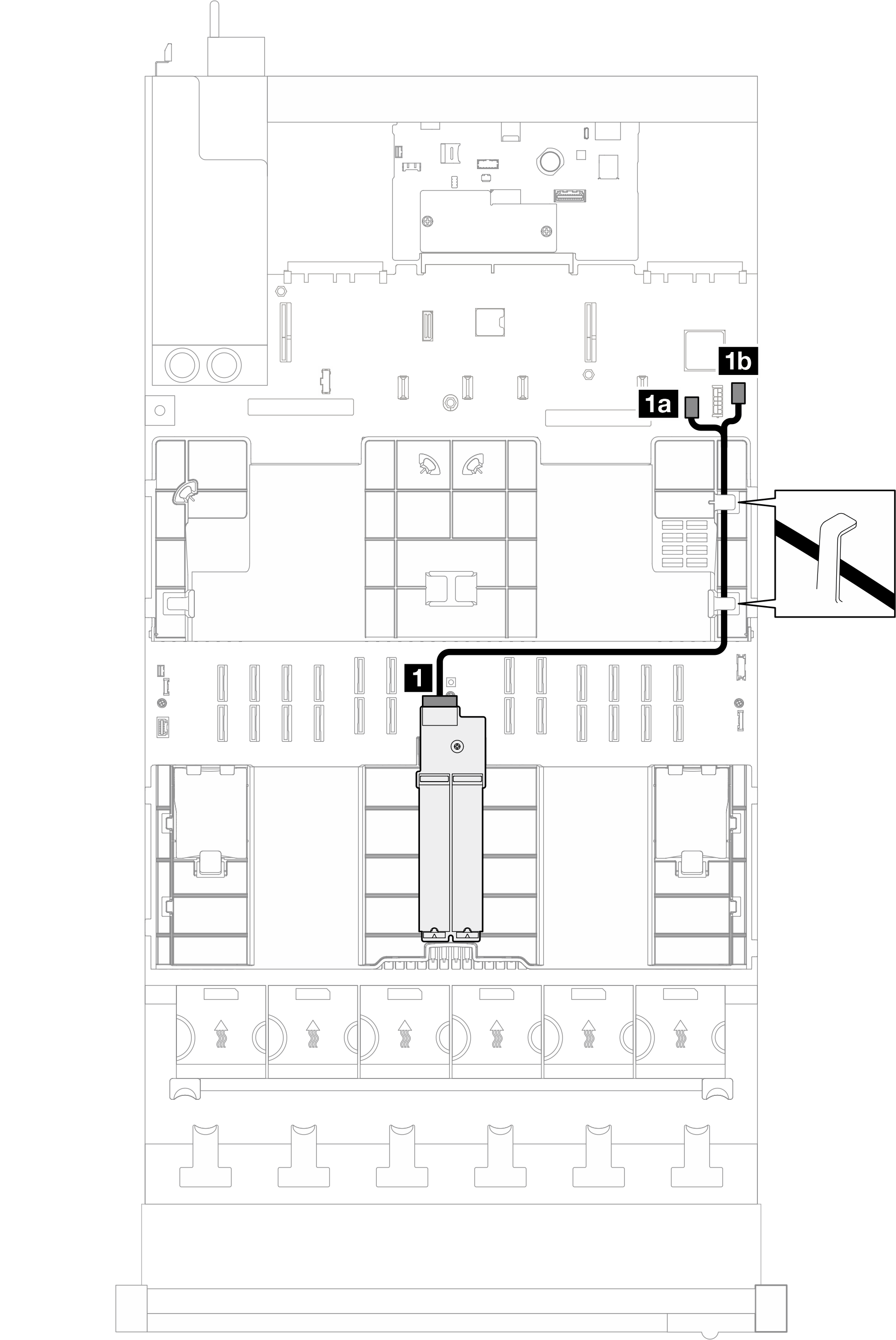

図 1. SATA/NVMe または NVMe M.2 バックプレーンのケーブル配線
注
この構成は、非 RAID SATA、SATA RAID (VROC)、非 RAID NVMe、および NVMe RAID (VROC 標準) をサポートします。
| ケーブル | 始点 | 終点 | ケーブル |
|---|---|---|---|
| 1 | M.2 バックプレーン: 信号コネクター | システム・ボード・アセンブリー: M.2 信号コネクター | M.2 信号および電源ケーブル (530/550/550 mm) |
| 2 | M.2 バックプレーン: 電源コネクター | システム・ボード・アセンブリー: M.2 電源コネクター |
SATA/x4 NVMe M.2 バックプレーン
図 2. SATA/x4 NVMe M.2 バックプレーン - PCH のケーブル配線
注
この構成は、非 RAID SATA および SATA RAID (VROC) をサポートしています。
| ケーブル | 始点 | 終点 | ケーブル |
|---|---|---|---|
| 1 | M.2 バックプレーン: 信号コネクター | システム・ボード・アセンブリー: M.2 信号コネクター | SlimSAS x4 - SlimSAS x8 ケーブル (530 mm) |
| 2 | M.2 バックプレーン: 電源コネクター | システム・ボード・アセンブリー: M.2 電源コネクター | 電源 2x10 ～ 電源 2x10 (500 mm) |
図 3. SATA/x4 NVMe M.2 バックプレーン - プロセッサーのケーブル配線
注
この構成は、非 RAID NVMe および NVMe RAID (VROC 標準) をサポートします。
| ケーブル | 始点 | 終点 | ケーブル |
|---|---|---|---|
| 1 | M.2 バックプレーン: 信号コネクター | システム・ボード・アセンブリー: NVMe 11 コネクター | MCIO x8 ～ SlimSAS x8 (365 mm) |
| 2 | M.2 バックプレーン: 電源コネクター | システム・ボード・アセンブリー: M.2 電源コネクター | 電源 2x10 ～ 電源 2x10 (500 mm) |
RAID SATA/NVMe M.2 バックプレーン
図 4. RAID SATA/NVMe M.2 バックプレーンのケーブル配線
| ケーブル | 始点 | 終点 | ケーブル |
|---|---|---|---|
| 1 | M.2 バックプレーン | 1a システム・ボード・アセンブリー: M.2 信号コネクター | M.2 信号および電源ケーブル (530/550 mm) |
| 1b システム・ボード・アセンブリー: M.2 電源コネクター |
