การเดินสายเคเบิลแบ็คเพลน M.2
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับแบ็คเพลน M.2
หมายเหตุ
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสาย
แบ็คเพลน SATA/NVMe หรือ NVMe M.2

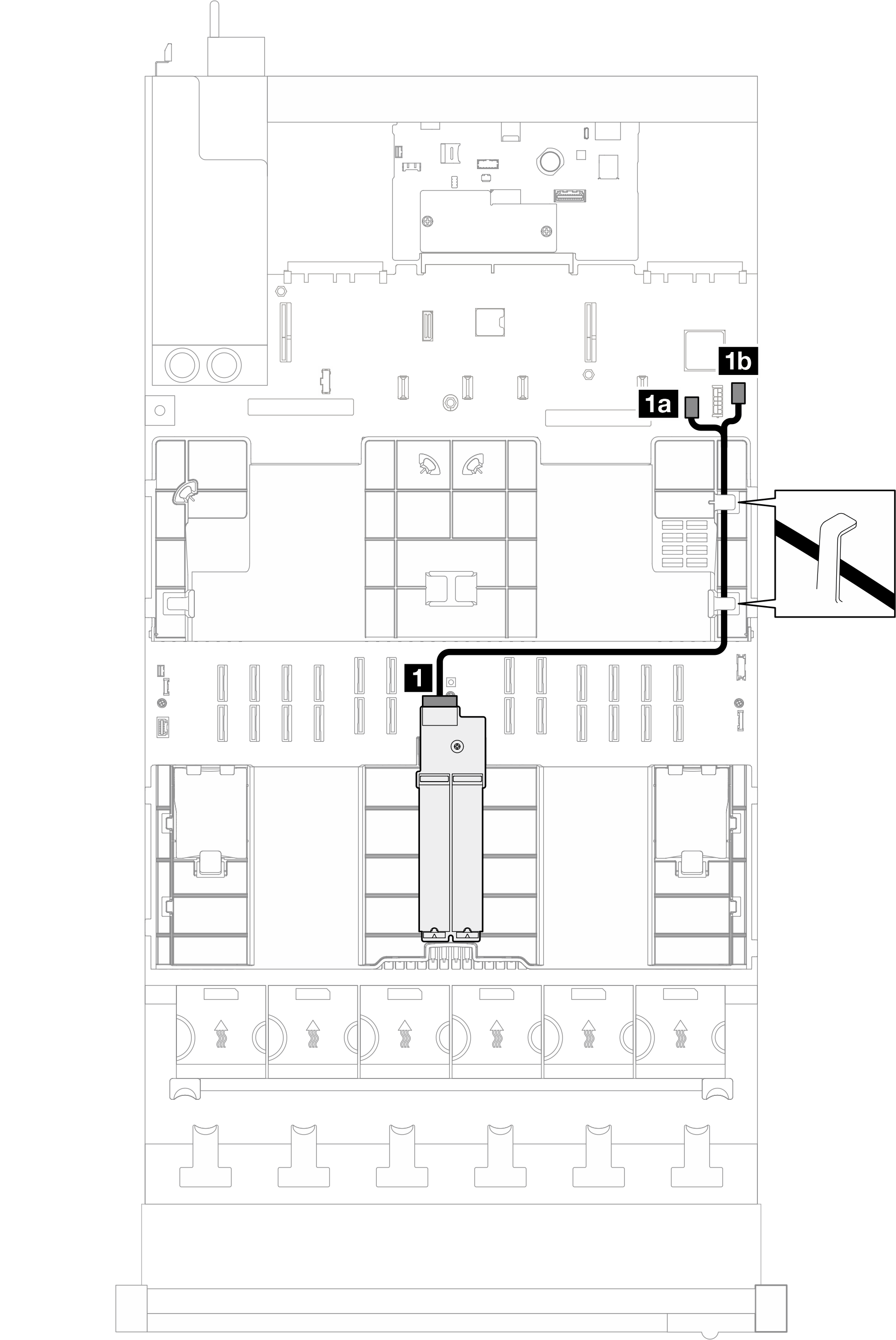

รูปที่ 1. การเดินสายสำหรับแบ็คเพลน SATA/NVMe หรือ NVMe M.2
![Cable routing for the SATA/NVMe or NVMe M.2 backplane](sr850v3_503-cable-400.png)
หมายเหตุ
การกําหนดค่านี้รองรับ SATA ที่ไม่ใช่ RAID, SATA RAID (VROC), NVMe ที่ไม่ใช่ RAID และ NVMe RAID (มาตรฐาน VROC)
![Cable routing for the SATA/NVMe or NVMe M.2 backplane](sr850v3_503-cable-400.png)
สาย | จาก | ไปยัง |
---|---|---|
1 | แบ็คเพลน M.2: ขั้วต่อสัญญาณ | ส่วนประกอบแผงระบบ: ขั้วต่อสายสัญญาณ M.2 |
2 | แบ็คเพลน M.2: ขั้วต่อไฟฟ้า | ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้า M.2 |
แบ็คเพลน M.2 SATA/x4 NVMe
รูปที่ 2. การเดินสายสำหรับแบ็คเพลน M.2 SATA/x4 NVMe ไปยัง PCH
![Cable routing for the SATA/x4 NVMe M.2 backplane to PCH](sr850v3_503-cable-400.png)
หมายเหตุ
การกําหนดค่านี้รองรับ non-RAID SATA และ RAID SATA (VROC)
![Cable routing for the SATA/x4 NVMe M.2 backplane to PCH](sr850v3_503-cable-400.png)
สาย | จาก | ไปยัง |
---|---|---|
1 | แบ็คเพลน M.2: ขั้วต่อสัญญาณ | ส่วนประกอบแผงระบบ: ขั้วต่อสายสัญญาณ M.2 |
2 | แบ็คเพลน M.2: ขั้วต่อไฟฟ้า | ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้า M.2 |
รูปที่ 3. การเดินสายสำหรับแบ็คเพลน M.2 SATA/x4 NVMe ไปยังโปรเซสเซอร์
![Cable routing for SATA/x4 NVMe M.2 backplane to processor](sr850v3_504-cable-400.png)
หมายเหตุ
การกำหนดค่านี้รองรับ non-RAID NVMe และ RAID NVMe (มาตรฐาน VROC)
![Cable routing for SATA/x4 NVMe M.2 backplane to processor](sr850v3_504-cable-400.png)
สาย | จาก | ไปยัง |
---|---|---|
1 | แบ็คเพลน M.2: ขั้วต่อสัญญาณ | ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 11 |
2 | แบ็คเพลน M.2: ขั้วต่อไฟฟ้า | ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้า M.2 |
