M.2 背板纜線佈線

請依照本節中的指示，瞭解如何對 M.2 背板進行纜線佈線。

註
進行纜線佈線時，確保所有纜線都正確穿過纜線導件和纜線夾。

SATA/NVMe 或 NVMe M.2 背板​

圖 1. SATA/NVMe 或 NVMe M.2 背板的纜線佈線
註
此配置支援 非 RAID SATA、SATA RAID (VROC)、非 RAID NVMe 和 NVMe RAID（VROC 標準）。

Cable routing for the SATA/NVMe or NVMe M.2 backplane
纜線從到纜線
1M.2 背板：信號接頭主機板組件：M.2 信號接頭M.2 訊號與電源線纜 (530/550/550 mm)
2M.2 背板：電源接頭主機板組件：M.2 電源接頭

SATA/x4 NVMe M.2 背板​

圖 2. SATA/x4 NVMe M.2 背板至 PCH 的纜線佈線
註
此配置支援非 RAID SATA 和 SATA RAID (VROC)。

Cable routing for the SATA/x4 NVMe M.2 backplane to PCH
纜線從到纜線
1M.2 背板：信號接頭主機板組件：M.2 信號接頭SlimSAS x4 至 SlimSAS x8 纜線 (530 mm)
2M.2 背板：電源接頭主機板組件：M.2 電源接頭電源 2x10 至電源 2x10（500 公釐）
圖 3. SATA/x4 NVMe M.2 背板至處理器的纜線佈線
註
此配置支援非 RAID NVMe 和 NVMe RAID（VROC 標準）。

Cable routing for SATA/x4 NVMe M.2 backplane to processor
纜線從到纜線
1M.2 背板：信號接頭主機板組件：NVMe 11 接頭MCIO x8 至 SlimSAS x8（365 公釐）
2M.2 背板：電源接頭主機板組件：M.2 電源接頭電源 2x10 至電源 2x10（500 公釐）

RAID SATA/NVMe M.2 背板​

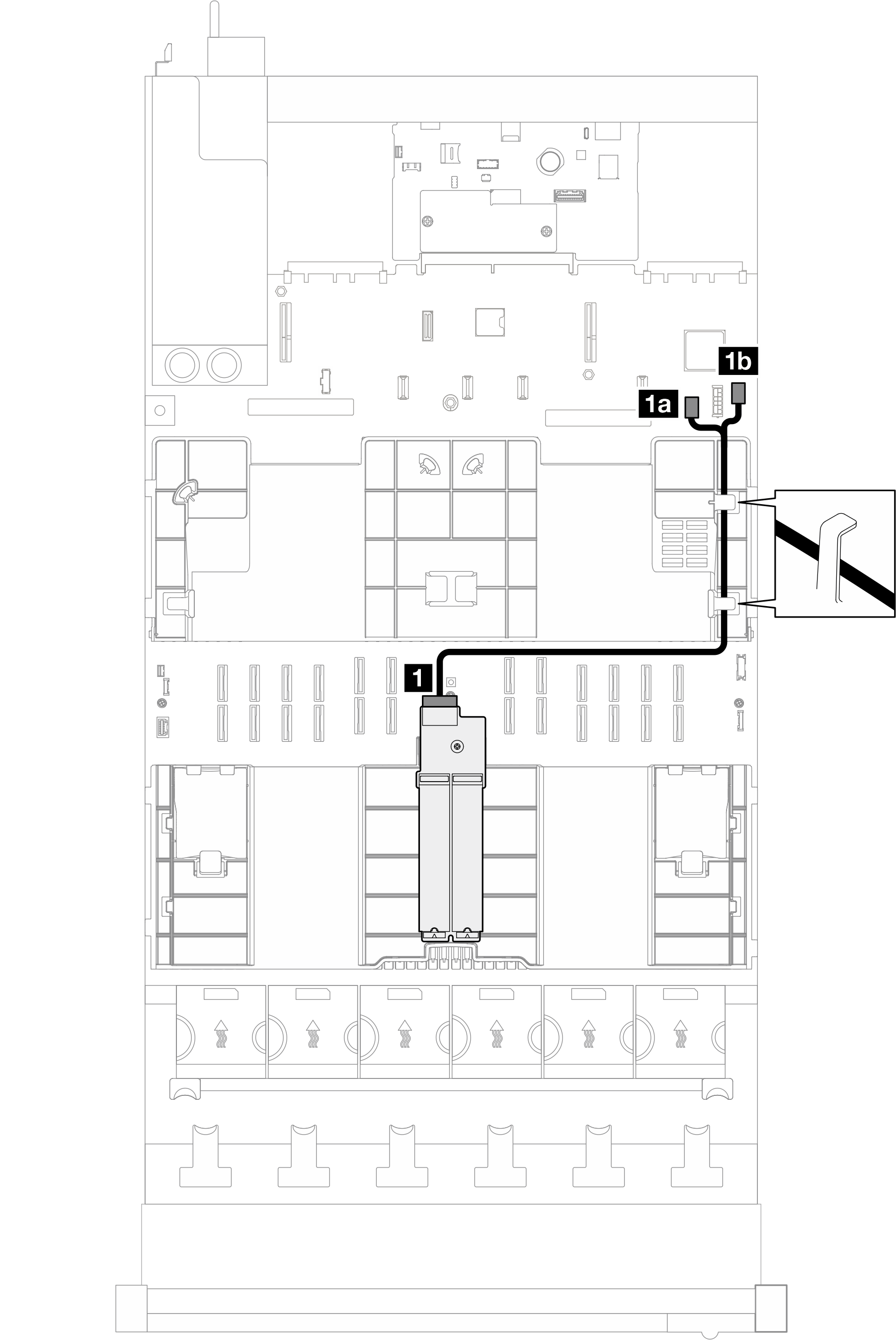

圖 4. RAID SATA/NVMe M.2 背板的纜線佈線
Cable routing for the RAID SATA/NVMe M.2 backplane
纜線從到纜線
1M.2 背板1a 主機板組件：M.2 信號接頭M.2 信號和電源電纜 (530/550 mm)
1b 主機板組件：M.2 電源接頭
