Прокладка кабелей объединительной панели M.2

В этом разделе приведены инструкции по прокладке кабелей для объединительной панели M.2.

Прим.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих или кабельных зажимов.

Объединительная панель SATA/NVMe или NVMe M.2

Рис. 1. Прокладка кабелей для объединительной панели SATA/NVMe или NVMe M.2
Прим.
Эта конфигурация поддерживает SATA без RAID, SATA RAID (VROC), NVMe и NVMe RAID (стандарт VROC).

Cable routing for the SATA/NVMe or NVMe M.2 backplane
КабельОтККабель
1Объединительная панель M.2: разъем для сигнального кабеляБлок материнской платы: разъем для сигнального кабеля M.2Сигнальный кабель и кабель питания M.2 (530/550/550 мм)
2Объединительная панель M.2: разъем питанияБлок материнской платы: разъем питания M.2

Объединительная панель M.2 SATA/x4 NVMe

Рис. 2. Прокладка кабелей для объединительной панели M.2 SATA/x4 NVMe к PCH
Прим.
В этой конфигурации поддерживается SATA без RAID и RAID SATA (VROC).

Cable routing for the SATA/x4 NVMe M.2 backplane to PCH
КабельОтККабель
1Объединительная панель M.2: разъем для сигнального кабеляБлок материнской платы: разъем для сигнального кабеля M.2Кабель SlimSAS x4 — SlimSAS x8 (530 мм)
2Объединительная панель M.2: разъем питанияБлок материнской платы: разъем питания M.2Питание 2х10 — питание 2х10 (500 мм)
Рис. 3. Прокладка кабелей для объединительной панели M.2 SATA/x4 NVMe к процессору
Прим.
В этой конфигурации поддерживается NVMe без RAID и RAID NVMe (стандарт VROC).

Cable routing for SATA/x4 NVMe M.2 backplane to processor
КабельОтККабель
1Объединительная панель M.2: разъем для сигнального кабеляБлок материнской платы: разъем NVMe 11MCIO x8 — SlimSAS x8 (365 мм)
2Объединительная панель M.2: разъем питанияБлок материнской платы: разъем питания M.2Питание 2х10 — питание 2х10 (500 мм)

Объединительная панель M.2 RAID SATA/NVMe

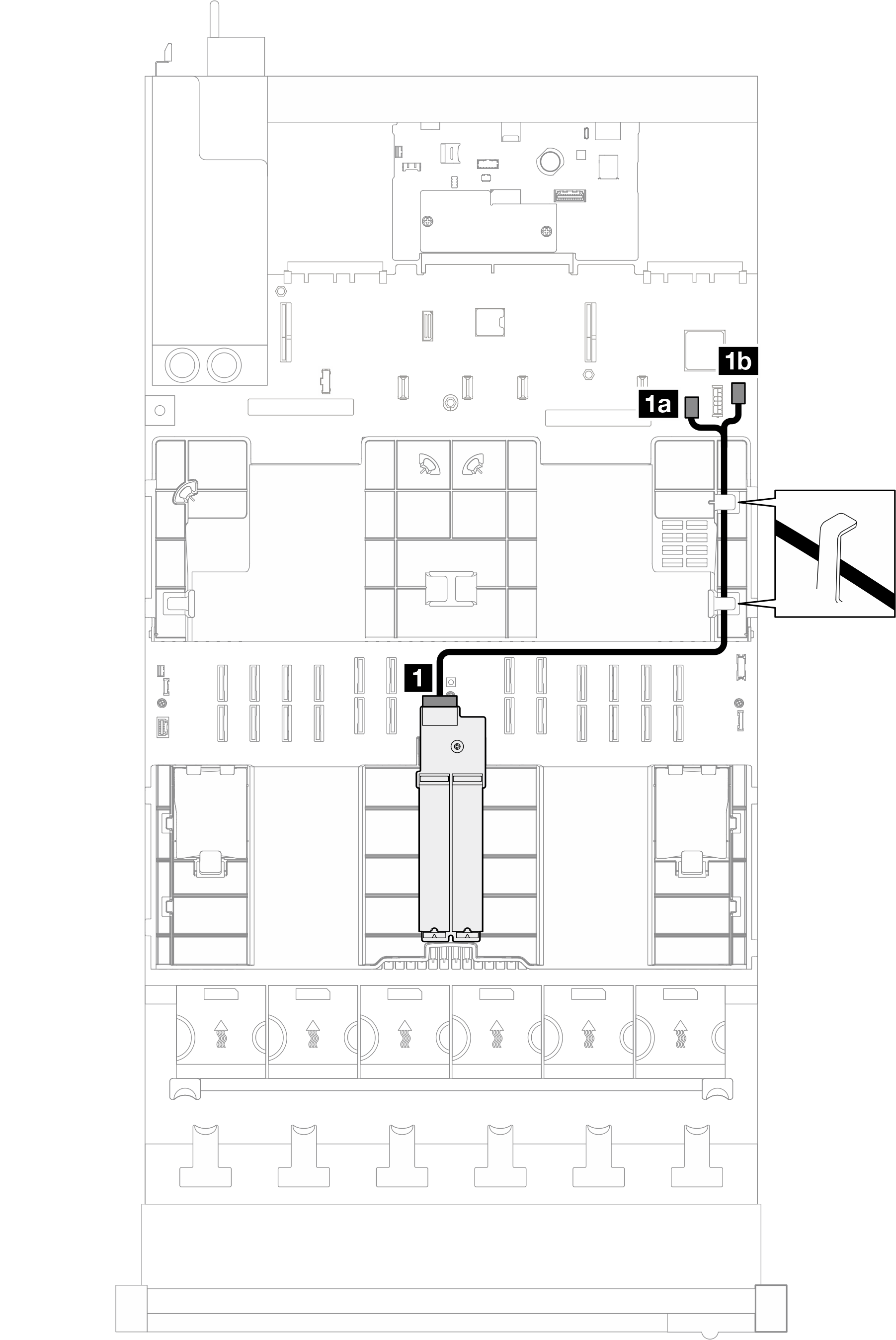

Рис. 4. Прокладка кабелей для объединительной панели M.2 RAID SATA/NVMe
Cable routing for the RAID SATA/NVMe M.2 backplane
КабельОтККабель
1Объединительная панель M.21a Блок материнской платы: сигнальный разъем M.2Сигнальный кабель и кабель питания M.2 (530/550 мм)
1b Блок материнской платы: разъем питания M.2
