M.2 백플레인 케이블 배선

이 섹션의 지침에 따라 M.2 백플레인의 케이블 배선 방법을 알아보십시오.

케이블을 배선할 때 모든 케이블이 케이블 가이드 및 케이블 클립을 통과하여 올바르게 배선되었는지 확인하십시오.

SATA/NVMe 또는 NVMe M.2 백플레인

그림 1. SATA/NVMe 또는 NVMe M.2 백플레인의 케이블 배선
이 구성은 비 RAID SATA, SATA RAID(VROC), 비 RAID NVMe 및 NVMe RAID(VROC 표준)를 지원합니다.

Cable routing for the SATA/NVMe or NVMe M.2 backplane
케이블에서케이블
1M.2 백플레인: 신호 커넥터시스템 보드 어셈블리: M.2 신호 커넥터M.2 신호 및 전원 케이블(530/550/550mm)
2M.2 백플레인: 전원 커넥터시스템 보드 어셈블리: M.2 전원 커넥터

SATA/x4 NVMe M.2 백플레인

그림 2. SATA/x4 NVMe M.2 백플레인을 PCH에 연결하는 케이블 배선
이 구성은 비 RAID SATA 및 SATA RAID(VROC)를 지원합니다.

Cable routing for the SATA/x4 NVMe M.2 backplane to PCH
케이블에서케이블
1M.2 백플레인: 신호 커넥터시스템 보드 어셈블리: M.2 신호 커넥터SlimSAS x4 - SlimSAS x8 케이블(530mm)
2M.2 백플레인: 전원 커넥터시스템 보드 어셈블리: M.2 전원 커넥터전원 2x10 - 전원 2x10(500mm)
그림 3. SATA/x4 NVMe M.2 백플레인을 프로세서에 연결하는 케이블 배선
이 구성은 비RAID NVMe 및 NVMe RAID(VROC 표준)를 지원합니다.

Cable routing for SATA/x4 NVMe M.2 backplane to processor
케이블에서케이블
1M.2 백플레인: 신호 커넥터시스템 보드 어셈블리: NVMe 11 커넥터MCIO x8 - SlimSAS x8(365mm)
2M.2 백플레인: 전원 커넥터시스템 보드 어셈블리: M.2 전원 커넥터전원 2x10 - 전원 2x10(500mm)

RAID SATA/NVMe M.2 백플레인

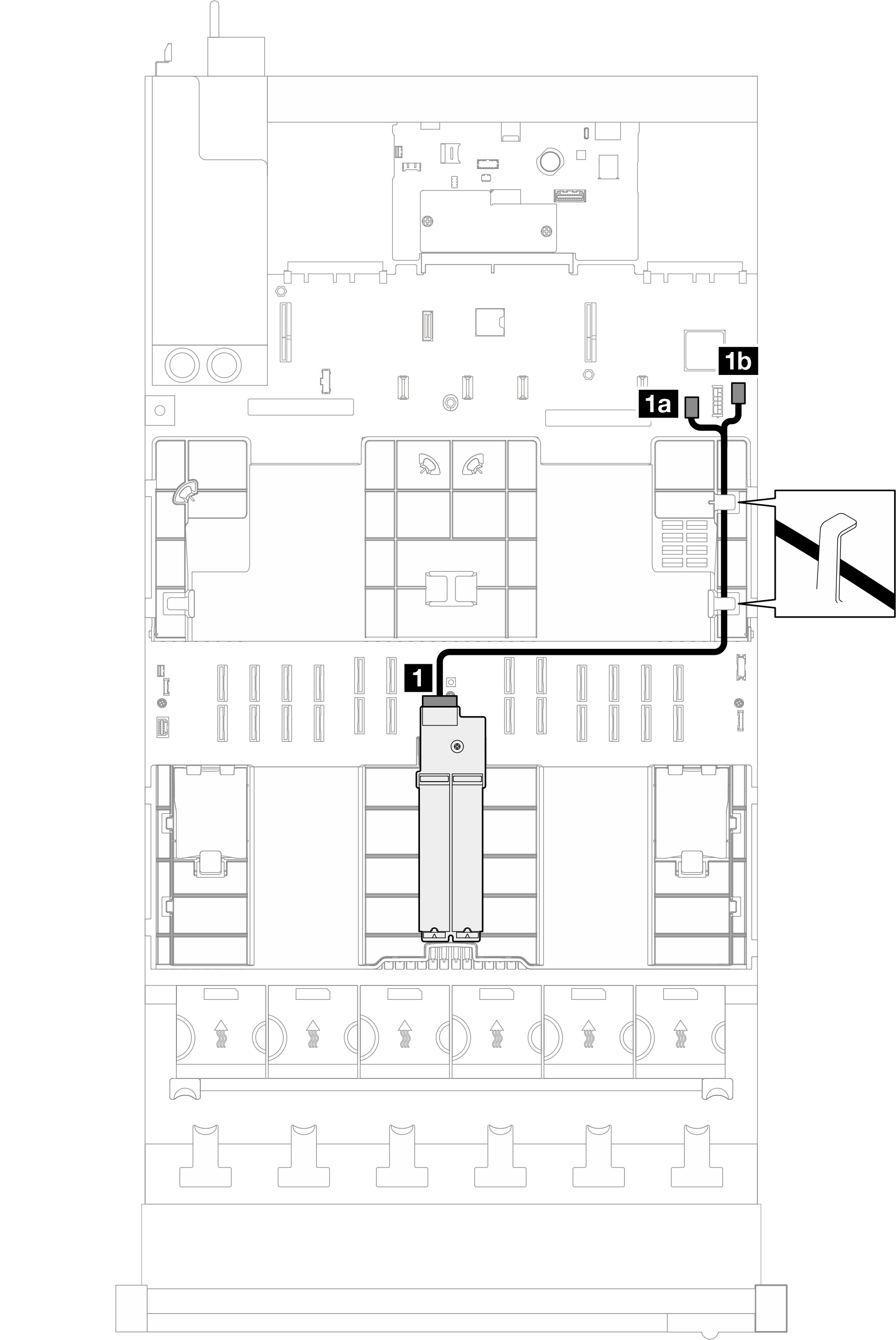

그림 4. RAID SATA/NVMe M.2 백플레인의 케이블 배선
Cable routing for the RAID SATA/NVMe M.2 backplane
케이블에서케이블
1M.2 백플레인1a 시스템 보드 어셈블리: M.2 신호 커넥터M.2 신호 및 전원 케이블(530/550mm)
1b 시스템 보드 어셈블리: M.2 전원 커넥터
