Disposición de cables de la placa posterior M.2

Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para la placa posterior M.2.

Placa posterior M.2 SATA/NVMe o NVMe​

Figura 1. Disposición de cables para la placa posterior M.2 SATA/NVMe o NVMe

Nota

Esta configuración admite SATA no RAID, RAID SATA (VROC), NVMe no RAID y RAID NVMe (VROC estándar).

Cable	Desde	Hasta	Cable
1	Placa posterior M.2: conector de señal	Conjunto de la placa del sistema: conector de señal M.2	Cables de señal y cables de alimentación M.2 (530/550/550 mm)
2	Placa posterior M.2: conector de alimentación	Conjunto de la placa del sistema: conector de alimentación M.2

Placa posterior SATA/x4 NVMe M.2​

Figura 2. Disposición de cables para la placa posterior SATA/x4 NVMe M.2 a PCH

Nota

Esta configuración admite SATA no RAID y RAID SATA (VROC).

Cable	Desde	Hasta	Cable
1	Placa posterior M.2: conector de señal	Conjunto de la placa del sistema: conector de señal M.2	Cable SlimSAS x4 a SlimSAS x8 (530 mm)
2	Placa posterior M.2: conector de alimentación	Conjunto de la placa del sistema: conector de alimentación M.2	Alimentación 2x10 a alimentación 2x10 (500 mm)

Figura 3. Disposición de cables para la placa posterior SATA/x4 NVMe M.2 a procesador

Nota

Esta configuración admite NVMe no RAID y RAID NVMe (estándar VROC).

Cable	Desde	Hasta	Cable
1	Placa posterior M.2: conector de señal	Conjunto de la placa del sistema: conector NVMe 11	MCIO x8 a SlimSAS x8 (365 mm)
2	Placa posterior M.2: conector de alimentación	Conjunto de la placa del sistema: conector de alimentación M.2	Alimentación 2x10 a alimentación 2x10 (500 mm)

Placa posterior RAID SATA/NVMe M.2​

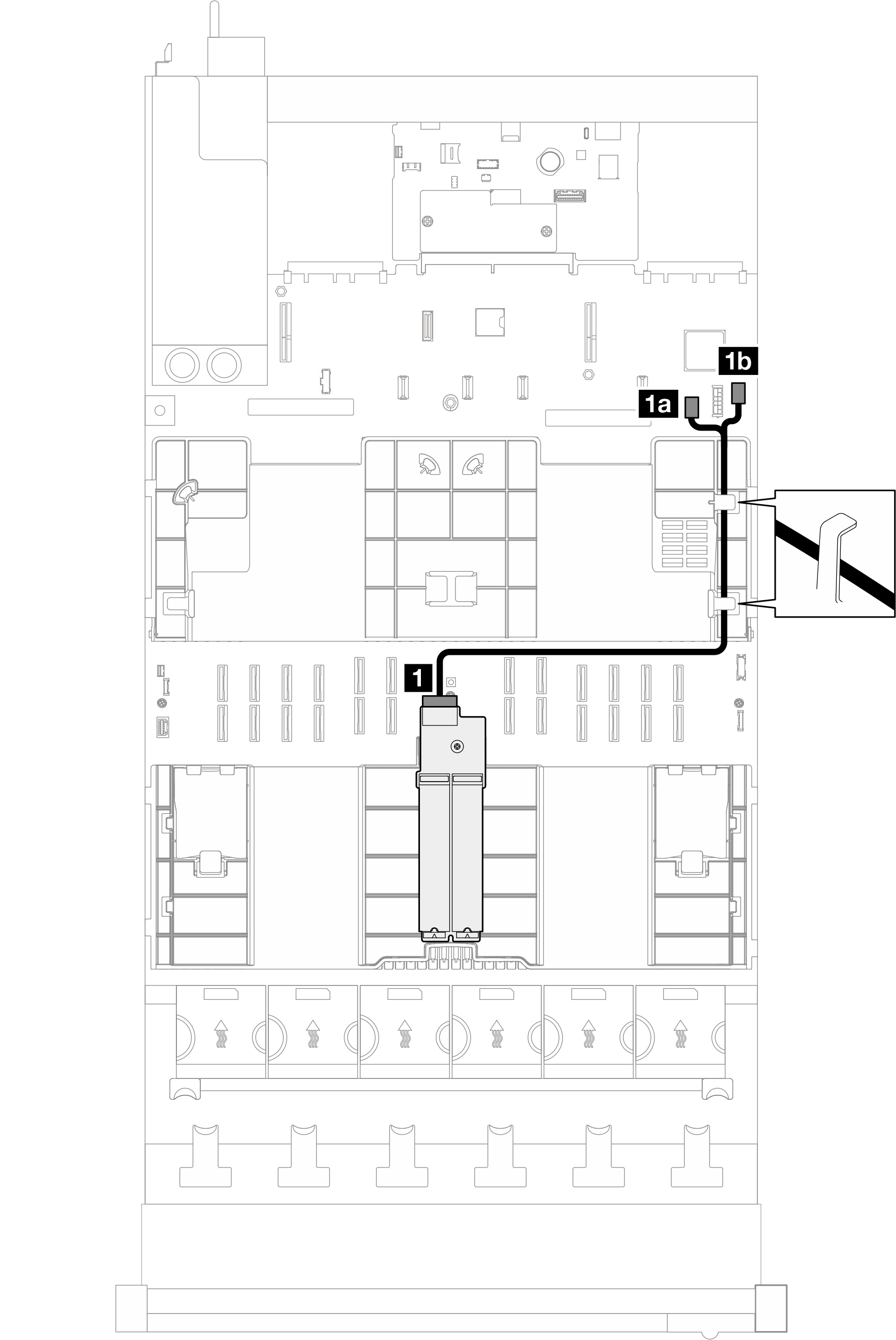

Figura 4. Disposición de cables para la placa posterior RAID SATA/NVMe M.2

Cable	Desde	Hasta	Cable
1	Placa posterior de M.2	1a conjunto de la placa del sistema: conector de señal M.2	Cables de señal y cables de alimentación M.2 (530/550 mm)
		1b Conjunto de la placa del sistema: conector de alimentación M.2
