Retrait du fond de panier M.2

Suivez les instructions de cette section pour retirer le fond de panier M.2.

À propos de cette tâche

Avertissement

Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Si le serveur est installé dans une armoire, retirez-le de l’armoire. Voir Retrait du serveur des glissières.
Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

Procédure

Préparez-vous à cette tâche.
1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
2. Retirez le carter supérieur arrière. Voir Retrait du carter supérieur arrière.
3. Retirez toutes les unités M.2. Voir Retrait d'une unité M.2.
4. Selon le modèle de serveur, retirez la carte mezzanine PCIe suivante.
  - Si le serveur est doté de trois cartes mezzanines PCIe, retirez la carte mezzanine PCIe 1. Voir Retrait d’une carte mezzanine PCIe.
  - Si le serveur est doté de quatre cartes mezzanines PCIe, retirez la carte mezzanine PCIe A. Voir Retrait d’une carte mezzanine PCIe.
Débranchez les câbles du fond de panier M.2 du bloc carte mère.
Retirez le fond de panier M.2.
1. Retirez la vis qui fixe la partie médiane du fond de panier M.2 à la grille d’aération avant.
2. Retirez la vis qui fixe l’extrémité du fond de panier M.2 à la grille d’aération avant
3. Faites coulisser le fond de panier M.2 vers l’arrière, puis retirez-le de la grille d’aération en le soulevant.
  Figure 1. Retrait du fond de panier M.2
Si besoin, débranchez les câbles de fond de panier M.2 du fond de panier M.2.
- Fond de panier SATA/NVMe ou NVMe M.2
  1. Desserrez la vis qui fixe les câbles du fond de panier M.2.
  2. Débranchez les câbles du fond de panier M.2.

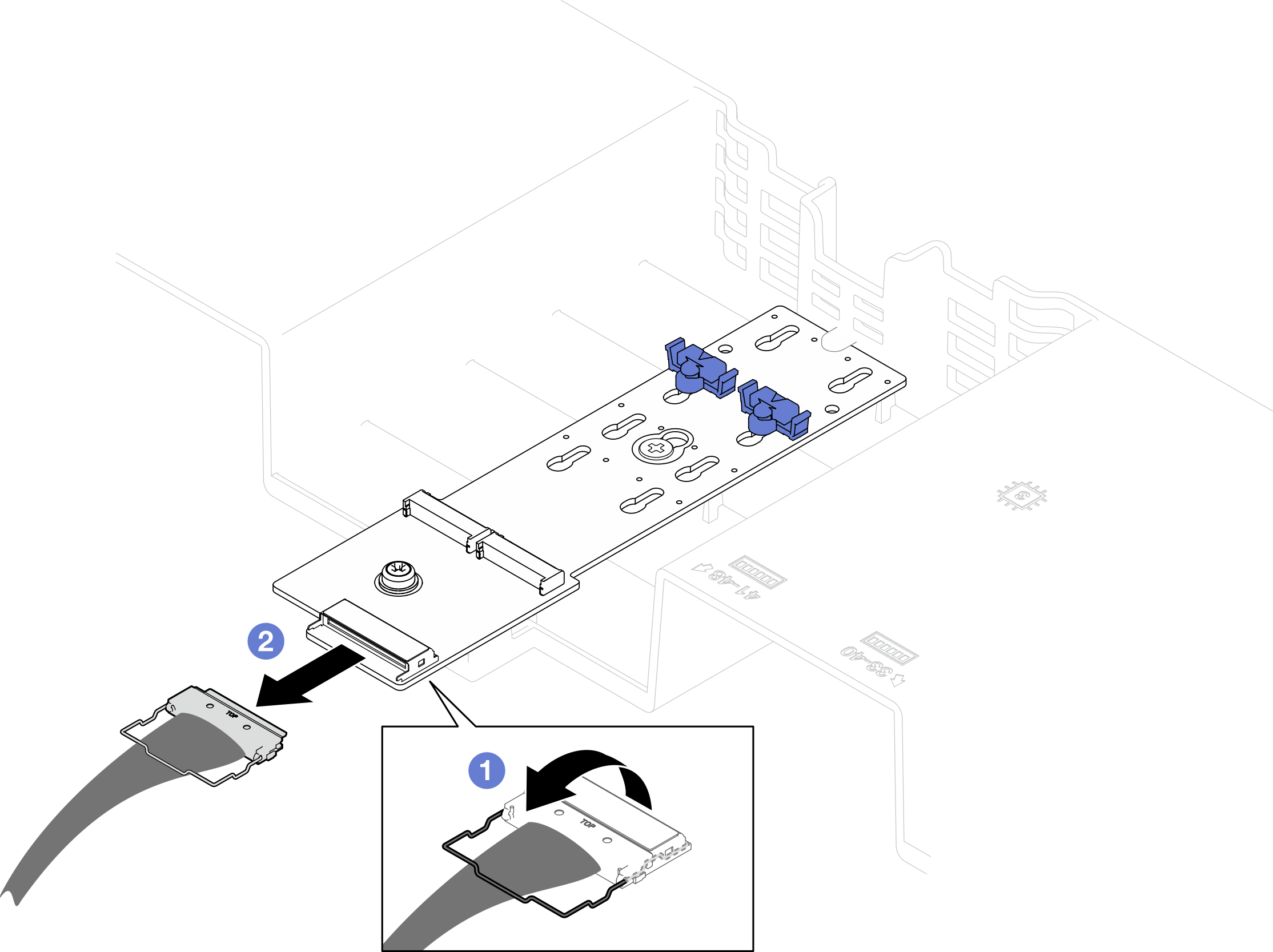

    Figure 2. Déconnexion du câble du fond de panier SATA/NVMe ou NVMe M.2
- Fond de panier M.2 SATA/x4 NVMe
  Déconnectez les câbles de fond de panier M.2 du fond de panier M.2.
  Figure 3. Déconnexion des câbles du fond de panier M.2 SATA/x4 NVMe

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.

Vidéo de démonstration

Découvrez la procédure sur YouTube
