Vista frontal do modelo de servidor com compartimentos de 2,5 polegadas

Esta seção contém informações sobre a vista frontal do modelo de servidor com unidades de 2,5 polegadas.

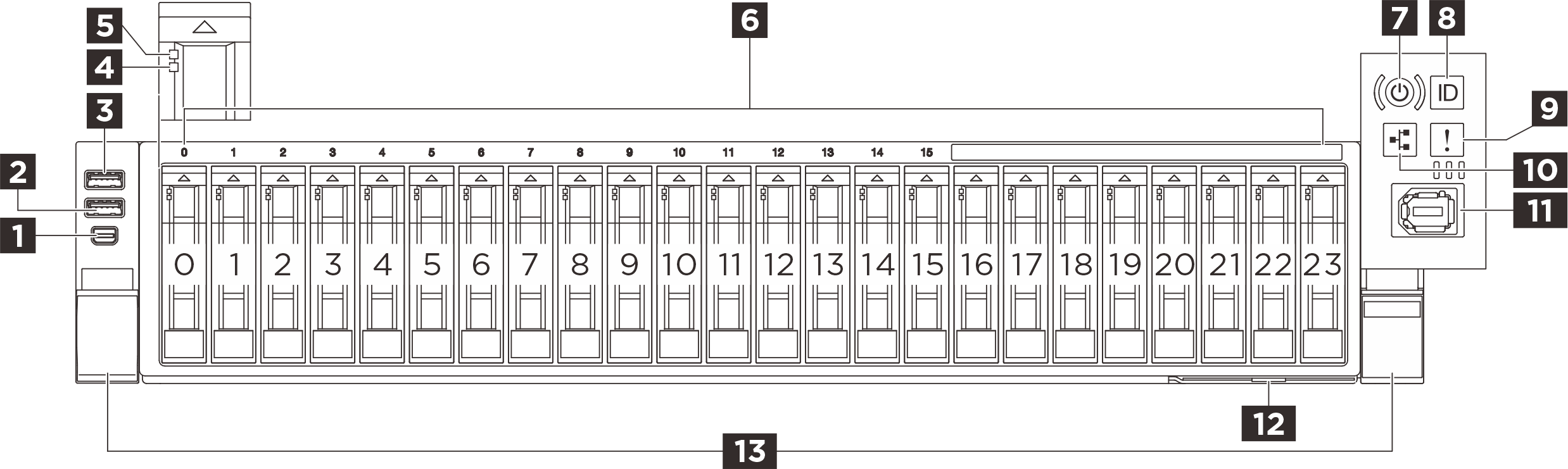

Figura 1. Vista frontal do modelo de servidor com compartimentos de 2,5 polegadas
Front view of the sever model with 2.5-inch bays
1 Conector Mini DisplayPort2 Conector USB 3.2 Gen 1 (5 Gbps)
3 Conector USB 3.2 Gen 1 (5 Gbps) com gerenciamento USB 2.0 XClarity Controller4 LED de status da unidade (amarelo)
5 LED de atividade da unidade (verde)6 Compartimentos de unidades de 2,5 polegadas
7 Botão de energia/LED (verde)8 Botão de ID do sistema/LED (azul)
9 LED de erro de sistema (amarelo)10 LED de atividade da rede (verde)
11 Conector de diagnóstico externo12 Guia de informações removível
13 Travas de liberação do rack

1 Conector Mini DisplayPort

Conecte um monitor nesse conector.

2 Conector USB 3.2 Gen 1 (5 Gbps)

O conector USB 3.2 Gen 1 (5 Gbps) pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

3 Conector USB 3.2 Gen 1 (5 Gbps) com gerenciamento do Lenovo XClarity Controller

O conector USB 3.2 Gen 1 (5 Gbps) pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

A conexão com o Lenovo XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel Lenovo XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.

Selecione Rede na Configuração do BMC para exibir ou modificar as configurações.

Quatro tipos de configurações estão disponíveis:

  • Modo apenas host

    Neste modo, a porta USB sempre está somente conectada ao servidor.

  • Modo apenas BMC

    Neste modo, a porta USB sempre está somente conectada ao Lenovo XClarity Controller.

  • Modo compartilhado: pertencente ao BMC

    Neste modo, a conexão à porta USB é compartilhada pelo servidor e o Lenovo XClarity Controller, enquanto a porta é alternada para o Lenovo XClarity Controller.

  • Modo compartilhado: controlado pelo host

    Neste modo, a conexão à porta USB é compartilhada pelo servidor e o Lenovo XClarity Controller, enquanto a porta é alternada para o servidor.

4 LED de status da unidade (amarelo)

O LED de status da unidade indica o seguinte status:
  • O LED está aceso: ocorreu uma falha na unidade.
  • O LED está piscando lentamente (uma vez por segundo): a unidade está sendo recompilada.
  • O LED está piscando rapidamente (três vezes por segundo): a unidade está sendo identificada.

5 LED de atividade da unidade (verde)

Cada unidade hot-swap é fornecida com um LED de atividade. Quando esse LED está piscando, indica que a unidade está sendo utilizada.

6 Compartimentos de unidades de 2,5 polegadas

Instale unidades de 2,5 polegadas nesses compartimentos. Consulte Instalar uma unidade hot-swap de 2,5 polegadas.

7 Botão de energia/LED (verde)

Pressione esse botão para ligar e desligar o servidor manualmente. Os estados do LED de energia são os seguintes:
StatusCorDescrição
Luz contínuaVerdeO servidor está ligado e em execução.
Piscando lentamente (cerca de um flash por segundo)VerdeO servidor está desligado e está pronto para ser ligado (estado de espera).
Piscando rapidamente (cerca de quatro flashes por segundo)Verde
  • O servidor está desligado, mas o XClarity Controller está inicializando e o servidor não está pronto para ser ligado.
  • A energia do conjunto de placa-mãe falhou.
DesligadoNenhumaNão há energia presente ou a fonte de alimentação falhou.

8 Botão de ID do sistema/LED (azul)

Use esse botão de ID do sistema e o LED azul de ID do sistema para localizar visualmente o servidor. Cada vez que você pressionar o botão de ID do sistema, o estado do LED de ID do sistema é alterado. O LED pode ser alterado para aceso, piscando ou apagado. Também é possível usar o Lenovo XClarity Controller ou um programa de gerenciamento remoto para alterar o estado do LED de ID sistema com o objetivo de ajudar a localizar visualmente o servidor entre outros servidores.

9 LED de erro de sistema (amarelo)

O LED de erro do sistema ajuda a determinar se há erros no sistema.
StatusCorDescriçãoAção
LigadoÂmbarUm erro foi detectado no servidor. As causas podem incluir, entre outras, os erros a seguir:
  • A temperatura do servidor atingiu o limite de temperatura não crítica.

  • A voltagem do servidor atingiu o limite de voltagem não crítica.

  • Um ventilador está funcionando em baixa velocidade.

  • Um ventilador hot-swap foi removido.

  • A fonte de alimentação apresenta um erro crítico.

  • A fonte de alimentação não está conectada na energia.

  • Um erro do processador.

  • Uma placa de E/S do sistema ou um erro da placa do processador.

  • O status anormal é detectado no Processor Neptune® Core Module (NeptCore).

Nota
Em relação a modelos de servidor com o Processor Neptune® Core Module (NeptCore) instalado, é necessário abrir a tampa superior para verificar o status do LED do módulo do sensor de detecção de vazamento. Para obter mais instruções, consulte LED do módulo do sensor de detecção de vazamento.
DesligadoNenhumaO servidor está desligado ou está ligado e funcionando corretamente.Nenhuma.

10 LED de atividade da rede (verde)

O LED de atividade da rede ajuda a identificar a conectividade e a atividade da rede.
StatusCorDescrição
LigadoVerdeO servidor está conectado a uma rede.
PiscandoVerdeA rede está conectada e ativa.
DesligadoNenhumaO servidor está desconectado da rede.
Nota
Se o LED de atividade de rede estiver apagado quando um módulo OCP estiver instalado, verifique as portas de rede na parte traseira do servidor para determinar qual porta está desconectada.

11 Conector de diagnóstico externo

Conecte o monofone de diagnóstico externo a este conector. Consulte Monofone de diagnóstico externo para obter mais detalhes.

12 Guia de informações removível

Essa guia contém informações de rede, como o endereço MAC e a etiqueta de acesso à rede XCC.

13 Travas de liberação do rack

Pressione a trava nas duas laterais para desencaixar o servidor do rack e removê-lo.
