Vue avant du modèle de serveur doté de baies 2,5 pouces

Cette section contient des informations sur la vue avant du modèle de serveur doté d’unités 2,5 pouces.

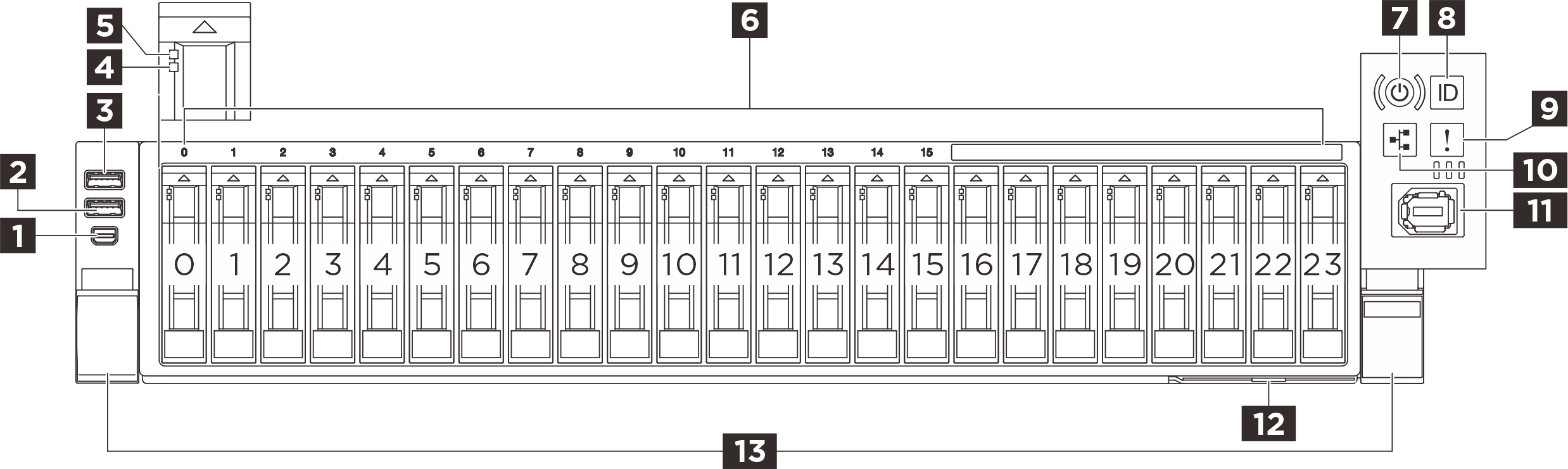

Figure 1. Vue avant du modèle de serveur doté de baies 2,5 pouces
Front view of the sever model with 2.5-inch bays
1 Connecteur Mini DisplayPort2 Connecteur USB 3.2 Gen 1 (5 Gb/s)
3 Connecteur USB 3.2 Gen 1 (5 Gb/s) avec gestion USB 2.0 XClarity Controller4 Voyant d'état de l'unité (jaune)
5 Voyant d'activité de l'unité (vert)6 Baies d’unité 2,5 pouces
7 Bouton/Voyant d'alimentation (vert)8 Voyant/bouton ID du système (bleu)
9 Voyant d'erreur système (jaune)10 Voyant d’activité réseau (vert)
11 Connecteur de diagnostic externe12 Étiquette amovible
13 Loquets de déblocage de l'armoire

1 Connecteur Mini DisplayPort​

Ce connecteur permet de relier un moniteur.

2 Connecteur USB 3.2 Gen 1 (5 Gb/s)​

Les connecteurs USB 3.2 Gen 1 (5 Gb/s) peuvent être utilisés pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.

3 Connecteur USB 3.2 Gen 1 (5 Gb/s) avec gestion Lenovo XClarity Controller​

Les connecteurs USB 3.2 Gen 1 (5 Gb/s) peuvent être utilisés pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.

La connexion à Lenovo XClarity Controller est destinée principalement à une utilisation avec un appareil mobile exécutant l’application mobile Lenovo XClarity Controller. Lorsqu’un appareil mobile est connecté à ce port USB, une connexion Ethernet sur USB est établie entre l’application mobile qui s’exécute sur l’appareil et Lenovo XClarity Controller.

Sélectionnez Réseau dans la Configuration BMC pour afficher ou modifier les paramètres.

Quatre types de paramètres sont disponibles :

  • Mode hôte uniquement

    Dans ce mode, le port USB est toujours uniquement connecté au serveur.

  • Mode BMC uniquement

    Dans ce mode, le port USB est toujours uniquement connecté à Lenovo XClarity Controller.

  • Mode partagé : appartenant à BMC

    Dans ce mode, la connexion au port USB est partagée par le serveur et Lenovo XClarity Controller, tandis que le port est commuté sur Lenovo XClarity Controller.

  • Mode partagé : appartenant à l’hôte

    Dans ce mode, la connexion au port USB est partagée par le serveur et Lenovo XClarity Controller, tandis que le port est commuté sur le serveur.

4 Voyant d'état de l'unité (jaune)​

Le voyant d’état de l’unité indique l’état suivant :
  • Le voyant est allumé : l’unité est défaillante.
  • Le voyant clignote lentement (une fois par seconde) : l’unité est en cours de régénération.
  • Le voyant clignote rapidement (trois fois par seconde) : l’unité est en cours d'identification.

5 Voyant d'activité de l'unité (vert)​

Chaque unité remplaçable à chaud est assortie d'un voyant d'activité. Ce voyant clignote lorsque l'unité est en cours d'utilisation.

6 Baies d’unité 2,5 pouces​

Installez les unités 2,5 pouces dans ces baies. Voir Installation d'une unité remplaçable à chaud de 2,5 pouces.

7 Bouton/Voyant d'alimentation (vert)​

Appuyez sur ce bouton pour mettre le serveur sous/hors tension manuellement. Les états des voyants d’alimentation sont les suivants :
ÉtatCouleurDescription
Allumé, fixeVertLe serveur est sous tension et en cours d’exécution.
Clignotement lent (environ un clignotement par seconde)VertLe serveur est hors tension et est prêt à être mis sous tension (état de veille).
Clignotement rapide (environ quatre clignotements par seconde)Vert
  • Le serveur est éteint, mais le XClarity Controller est en cours d’initialisation et le serveur n’est pas prêt à être mis sous tension.
  • L’alimentation du bloc carte mère est défaillante.
ÉteintAucuneL’alimentation n’est pas présente, ou le bloc d’alimentation est défaillant.

8 Voyant/bouton ID du système (bleu)​

Utilisez ce bouton ID système et le voyant bleu d’ID système pour localiser visuellement le serveur. À chaque fois que vous appuyez sur le bouton ID du système, l’état des voyants ID du système change. Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour modifier l’état des voyants ID du système afin d’identifier plus facilement et visuellement le serveur parmi d’autres serveurs.

9 Voyant d'erreur système (jaune)​

Le voyant d’erreur système vous indique la présence d’erreurs système.
ÉtatCouleurDescriptionAction
AlluméOrangeUne erreur a été détectée sur le serveur. Une ou plusieurs des erreurs suivantes peuvent en être la cause :

  • La température du serveur a atteint le seuil de température non critique.

  • La tension du serveur a atteint le seuil de tension non critique.

  • Une faible vitesse de fonctionnement a été détectée sur un ventilateur.

  • Un ventilateur remplaçable à chaud a été retiré.

  • Une erreur critique a été détectée au niveau du bloc d’alimentation.

  • Le bloc d’alimentation n’est pas raccordé à l’alimentation électrique.

  • Une erreur liée au processeur.

  • Une erreur liée à la carte du processeur ou d’E-S système.

  • Un état anormal est détecté sur le Processor Neptune® Core Module (NeptCore).

  • Consultez le journal des événements Lenovo XClarity Controller et le journal des événements système pour déterminer la cause spécifique de l’erreur.

  • Vérifiez que les autres voyants du serveur sont allumés ; cela vous aidera à trouver la source de l’erreur. Voir Dépannage par affichage des voyants et des diagnostics du système.

  • Si besoin, enregistrez le journal.

Remarque
Pour les modèles de serveur dotés de Processor Neptune® Core Module (NeptCore), il est nécessaire d’ouvrir le carter supérieur pour vérifier l’état du voyant du module de capteur de détection de fluide. Pour plus d’instructions, voir Voyant du module de capteur de détection de fuite.
ÉteintAucuneLe serveur est hors tension ou sous tension et fonctionne correctement.Aucune.

10 Voyant d’activité réseau (vert)​

Le voyant d'activité réseau vous permet d'identifier l'activité et la connectivité réseau.
ÉtatCouleurDescription
AlluméVertLe serveur est connecté à un réseau.
ClignotantVertLe réseau est connecté et actif.
ÉteintAucuneLe serveur n’est pas connecté au réseau.
Remarque
Si le voyant de l’activité réseau est éteint lorsqu’un module OCP est installé, vérifiez les ports réseau à l’arrière de votre serveur afin de déterminer quel port est déconnecté.

11 Connecteur de diagnostic externe​

Connectez l’ensemble de diagnostics externe à ce connecteur. Voir Ensemble de diagnostics externe pour obtenir plus d’informations.

12 Étiquette amovible​

Cet onglet contient des informations réseau telles que l’adresse MAC et l’étiquette d’accès réseau XCC.

13 Loquets de déblocage de l'armoire​

Appuyez sur le taquet de chaque côté pour détacher le serveur de l'armoire et le retirer.
