配備 2.5 吋機槽之伺服器型號的正面圖

本節包含配備 2.5 吋硬碟之伺服器型號正面圖的相關資訊。

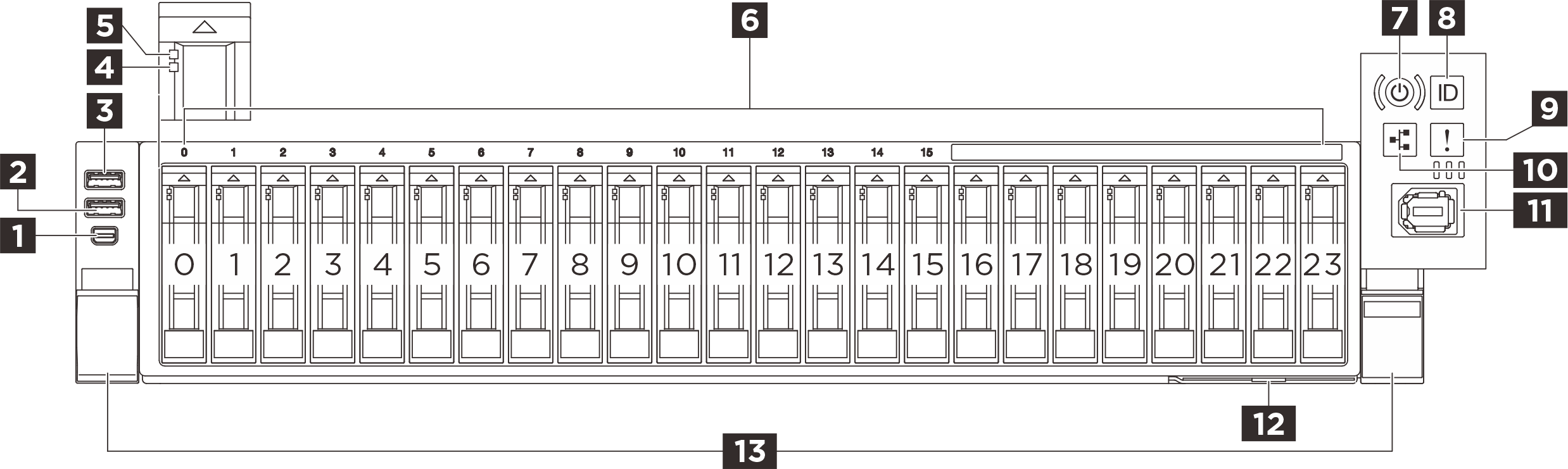

圖 1. 配備 2.5 吋機槽之伺服器型號的正面圖
Front view of the sever model with 2.5-inch bays
1 Mini DisplayPort 接頭2 USB 3.2 Gen 1 (5 Gbps) 接頭
3 具有 USB 2.0 XClarity Controller 管理功能的 USB 3.2 Gen 1 (5 Gbps) 接頭4 硬碟狀態 LED（黃色）
5 硬碟活動 LED（綠色）6 2.5 吋機槽
7 電源按鈕/LED（綠色）8 系統 ID 按鈕/LED（藍色）
9 系統錯誤 LED（黃色）10 網路活動 LED（綠色）
11 外部診斷接頭12 拉出式資訊標籤
13 機架鬆開閂鎖

1 Mini DisplayPort 接頭​

將顯示器連接到此接頭。

2 USB 3.2 Gen 1 (5 Gbps) 接頭​

USB 3.2 Gen 1 (5 Gbps) 接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

3 配備 Lenovo XClarity Controller 管理的 USB 3.2 Gen 1 (5 Gbps) 接頭​

USB 3.2 Gen 1 (5 Gbps) 接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

與 Lenovo XClarity Controller 的連線主要適用於具有執行 Lenovo XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時，在裝置上執行的行動應用程式和 Lenovo XClarity Controller 之間，會建立 Ethernet over USB 連線。

在 BMC 配置中選取網路，以檢視或修改設定。

有四種設定類型可供使用：

  • 僅限主機模式

    在此模式中，USB 埠一律僅連接至伺服器。

  • 僅限 BMC 模式

    在此模式中，USB 埠一律僅連接至 Lenovo XClarity Controller。

  • 共用模式：BMC 所擁有

    在此模式中，與 USB 埠的連線是由伺服器和 Lenovo XClarity Controller 共用，但該埠已切換至 Lenovo XClarity Controller。

  • 共用模式：主機所擁有

    在此模式中，與 USB 埠的連線是由伺服器和 Lenovo XClarity Controller 共用，但該埠已切換至伺服器。

4 硬碟狀態 LED（黃色）​

硬碟狀態 LED 會指出下列狀態：
  • LED 亮起：硬碟發生故障。
  • LED 緩慢閃爍（每秒一次）：正在重建硬碟。
  • LED 快速閃爍（每秒三次）：正在識別硬碟。

5 硬碟活動 LED（綠色）​

每一個熱抽換硬碟皆隨附活動 LED。當此 LED 閃爍時，表示硬碟正在使用中。

6 2.5 吋機槽​

在這些機槽中安裝 2.5 吋硬碟。請參閱安裝 2.5 吋熱抽換硬碟。

7 電源按鈕/LED（綠色）​

按下此按鈕可手動開啟和關閉伺服器。電源 LED 的狀態如下：
狀態顏色說明
恆亮綠色伺服器已開啟且正在執行中。
緩慢閃爍（大約每秒閃爍一次）綠色伺服器已關閉，但已備妥可開啟電源（待命狀態）。
快速閃爍（大約每秒閃爍四次）綠色
  • 伺服器已關閉，但 XClarity Controller 正在起始設定，且伺服器尚未備妥，無法開啟電源。
  • 主機板組件電源出現故障。
關無已切斷電源，或是電源供應器發生故障。

8 系統 ID 按鈕/LED（藍色）​

使用這個系統 ID 按鈕和藍色系統 ID LED，可讓您看見並定位該伺服器。每次按下系統 ID 按鈕，系統 ID LED 的狀態都會變更。LED 可變更為亮起、閃爍或熄滅。您也可以使用 Lenovo XClarity Controller 或遠端管理程式來變更系統 ID LED 的狀態，以協助您在其他伺服器中看見並定位該伺服器。

9 系統錯誤 LED（黃色）​

系統錯誤 LED 可協助您判斷是否發生任何系統錯誤。
狀態顏色說明動作
開琥珀色伺服器上偵測到錯誤。原因可能包括但不限於下列錯誤：

  • 伺服器的溫度已達非嚴重溫度臨界值。

  • 伺服器的電壓已達非嚴重電壓臨界值。

  • 偵測到風扇低速運轉。

  • 熱抽換風扇已卸下。

  • 電源供應器發生嚴重錯誤。

  • 電源供應器未連接到電源。

  • 處理器錯誤。

  • 系統 I/O 板或處理器板錯誤。

  • 在 Processor Neptune® Core Module (NeptCore) 上偵測到異常狀態。

  • 請檢查 Lenovo XClarity Controller 事件日誌和系統事件日誌，以判斷錯誤的確切原因。

  • 檢查伺服器中的其他 LED 是否亮起了。這將引導您找到錯誤來源。請參閱透過系統 LED 和診斷顯示器進行疑難排解。

  • 必要的話，請儲存日誌。

註
對於安裝了 Processor Neptune® Core Module (NeptCore) 的伺服器型號，需要打開上蓋才能檢查洩漏偵測感應器模組的 LED 狀態。如需更多指示，請參閱洩漏偵測感應器模組 LED。
關無伺服器已關閉，或是伺服器已啟動且正常運作。無。

10 網路活動 LED（綠色）​

網路活動 LED 可協助您識別網路連線能力和活動。
狀態顏色說明
開綠色伺服器已連接至網路。
閃爍綠色網路已連接並作用中。
關無伺服器與網路中斷連接。
註
如果在已安裝 OCP 模組的情況下，網路活動 LED 熄滅，請檢查伺服器背面的網路埠，以判定哪一個網路埠已中斷連接。

11 外部診斷接頭​

將外部診斷手持裝置連接到此接頭。如需詳細資料，請參閱 外部診斷手持裝置。

12 拉出式資訊標籤​

此標籤包含網路資訊，例如 MAC 位址和 XCC 網路存取標籤。

13 機架鬆開閂鎖​

按壓兩邊的閂鎖，將伺服器從機架鬆開並使其滑出。
