2.5 インチ ベイを装備したサーバー・モデルの前面図

このセクションでは、2.5 インチ ドライブを搭載したサーバー・モデルの前面図を示します。

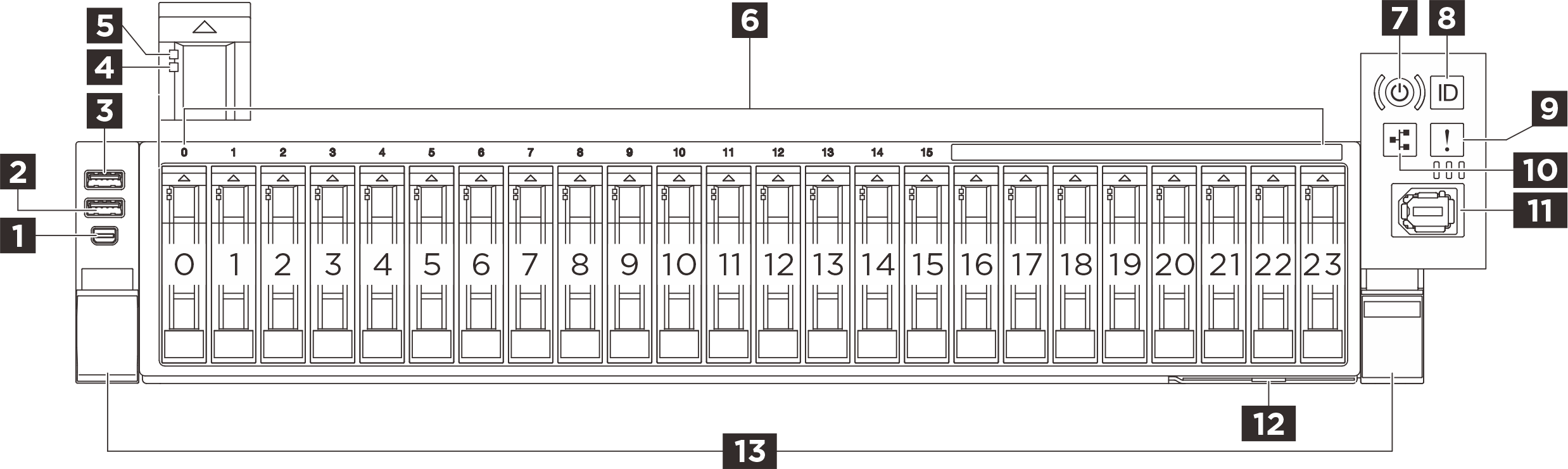

図 1. 2.5 インチ ベイを装備したサーバー・モデルの前面図
Front view of the sever model with 2.5-inch bays
1 Mini DisplayPort コネクター2 USB 3.2 Gen 1 (5 Gbps) コネクター
3 USB 3.2 Gen 1 (5 Gbps) コネクター (USB 2.0 XClarity Controller 管理付き)4 ドライブ状況 LED (黄色)
5 ドライブ活動 LED (緑色)6 2.5 インチ ドライブ・ベイ
7 電源ボタン/LED (緑色)8 システム ID ボタン/LED (青色)
9 システム・エラー LED (黄色)10 ネットワーク活動 LED (緑色)
11 外部診断コネクター12 引き出し式情報タブ
13 ラック・リリース・ラッチ

1 Mini DisplayPort コネクター​

モニターをこのコネクターに接続します。

2 USB 3.2 Gen 1 (5 Gbps) コネクター​

USB 3.2 Gen 1 (5 Gbps) コネクターを使用して、USB キーボード、USB マウス、USB ストレージ・デバイスなどの USB 対応デバイスを取り付けることができます。

3 USB 3.2 Gen 1 (5 Gbps) コネクター (Lenovo XClarity Controller 管理対応)​

USB 3.2 Gen 1 (5 Gbps) コネクターを使用して、USB キーボード、USB マウス、USB ストレージ・デバイスなどの USB 対応デバイスを取り付けることができます。

Lenovo XClarity Controller への接続は、主に Lenovo XClarity Controller モバイル・アプリを実行する、モバイルデバイスのユーザー向けに意図されています。モバイル・デバイスがこの USB ポートに接続されると、デバイスおよび Lenovo XClarity Controller 上で実行されているモバイル・アプリケーションとの間に USB を介したイーサネット接続が確立されます。

設定を表示または変更するには、「BMC 構成」の「ネットワーク」を選択します。

4 種類の設定を使用できます。

  • ホスト専用モード

    このモードでは、USB ポートは常にサーバーにのみ接続されます。

  • BMC 専用モード

    このモードでは、USB ポートは常に Lenovo XClarity Controller にのみ接続されます。

  • 共用モード: BMC 所有

    このモードでは、USB ポートへの接続がサーバーと Lenovo XClarity Controller で共用されます。ポートは Lenovo XClarity Controller に切り替えられます。

  • 共用モード: ホスト所有

    このモードでは、USB ポートへの接続がサーバーおよび Lenovo XClarity Controller で共用されます。ポートはサーバーに切り替えられます。

4 ドライブ状況 LED (黄色)​

ドライブ状態 LED は、以下のことを示します。
  • LED が点灯: ドライブに障害が発生しています。
  • LED がゆっくり (1 秒に 1 回) 点滅: ドライブを再構築しています。
  • LED が高速で (1 秒に 3 回) 点滅: ドライブを特定しています。

5 ドライブ活動 LED (緑色)​

各ホット・スワップ・ドライブには活動 LED が付属しています。この LED が点滅している場合、ドライブが使用中であることを示します。

6 2.5 インチ ドライブ・ベイ​

これらのベイに 2.5 インチ ドライブを取り付けます。2.5 インチ ホット・スワップ・ドライブの取り付けを参照してください。

7 電源ボタン/LED (緑色)​

このボタンを押すと、サーバーの電源を手動でオンまたはオフにできます。電源 LED の状態は次のとおりです。
ステータス色説明
オン緑色サーバーはオンで稼働しています。
遅い点滅 (1 秒間に約 1 回の点滅)緑色サーバーの電源がオフになっていて、オンにする準備ができています (スタンバイ状態)。
速い点滅 (1 秒間に約 4 回の点滅)緑色
  • サーバーの電源はオフの状態ですが、XClarity Controller が初期化中であり、サーバーは電源をオンにする準備ができていません。
  • システム・ボード・アセンブリーの電源に障害が起きました。
オフなし電源が入っていないか、パワー・サプライに障害があります。

8 システム ID ボタン/LED (青色)​

システム ID ボタンおよび青色のシステム ID LED は、サーバーを視覚的に見付けるのに使用します。システム ID ボタンを押すたびに、システム ID LED の状態が変更されます。LED は点灯、点滅、消灯にできます。また、Lenovo XClarity Controller またはリモート管理プログラムを使用してシステム ID LED の状態を変更し、他のサーバーの中から該当のサーバーを視覚的に見つけることもできます。

9 システム・エラー LED (黄色)​

システム・エラー LED は、システム・エラーがあるかどうかを判断する際に役立ちます。
ステータス色説明操作
オンオレンジ色サーバーでエラーが検出されました。原因には、次のようなエラーが含まれますが、これに限定されるものではありません。

  • サーバーの温度が、非クリティカルな温度しきい値に達しました。

  • サーバーの電圧が、非クリティカルな電圧しきい値に達しました。

  • ファンが低速で稼働していることが検出されました。

  • ホット・スワップ・ファンが取り外されました。

  • パワー・サプライにクリティカルなエラーがあります。

  • パワー・サプライが電源に接続されていません。

  • プロセッサー・エラー。

  • システム I/O ボードまたはプロセッサー・ボードのエラー。

  • Processor Neptune® Core Module (NeptCore) で異常ステータスが検出されました。

  • エラーの正確な原因を判別するには、Lenovo XClarity Controller イベント・ログとシステム・イベント・ログを確認します。

  • 他の LED も点灯していないかを確認します。これは、エラーの原因を示します。システム LED と診断ディスプレイによるトラブルシューティングを参照してください。

  • 必要に応じて、ログを保存します。

注
Processor Neptune® Core Module (NeptCore) が取り付けられたサーバー・モデルでは、トップ・カバーを開き、漏水検知センサー・モジュールの LED のステータスを確認する必要があります。詳しくは、漏水検知センサー・モジュール LEDを参照してください。
オフなしサーバーがオフか、サーバーがオンで正しく動作しています。なし。

10 ネットワーク活動 LED (緑色)​

ネットワーク活動 LED は、ネットワークの接続性と活動の識別に役立ちます。
ステータス色説明
オン緑色サーバーがネットワークに接続されています。
点滅緑色ネットワークに接続されており、ネットワークはアクティブです。
オフなしサーバーがネットワークから切断されています。
注
OCP モジュールが取り付けられている場合にネットワーク活動 LED がオフの場合は、サーバーの背面のネットワーク・ポートを確認して、切断されたポートを判別します。

11 外部診断コネクター​

外部診断ハンドセットをこのコネクターに接続します。詳しくは、外部診断ハンドセットを参照してください。

12 引き出し式情報タブ​

このタブには、MAC アドレスおよび XCC ネットワーク・アクセス・ラベルなどのネットワーク情報が表示されます。

13 ラック・リリース・ラッチ​

両側のラッチを押して、サーバーをラックから外し、スライドさせて引き出します。
