มุมมองด้านหน้าของรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ขนาด 2.5 นิ้ว

ส่วนนี้ประกอบด้วยข้อมูลบนมุมมองด้านหน้าของรุ่นเซิร์ฟเวอร์ที่มีไดรฟ์ขนาด 2.5 นิ้ว

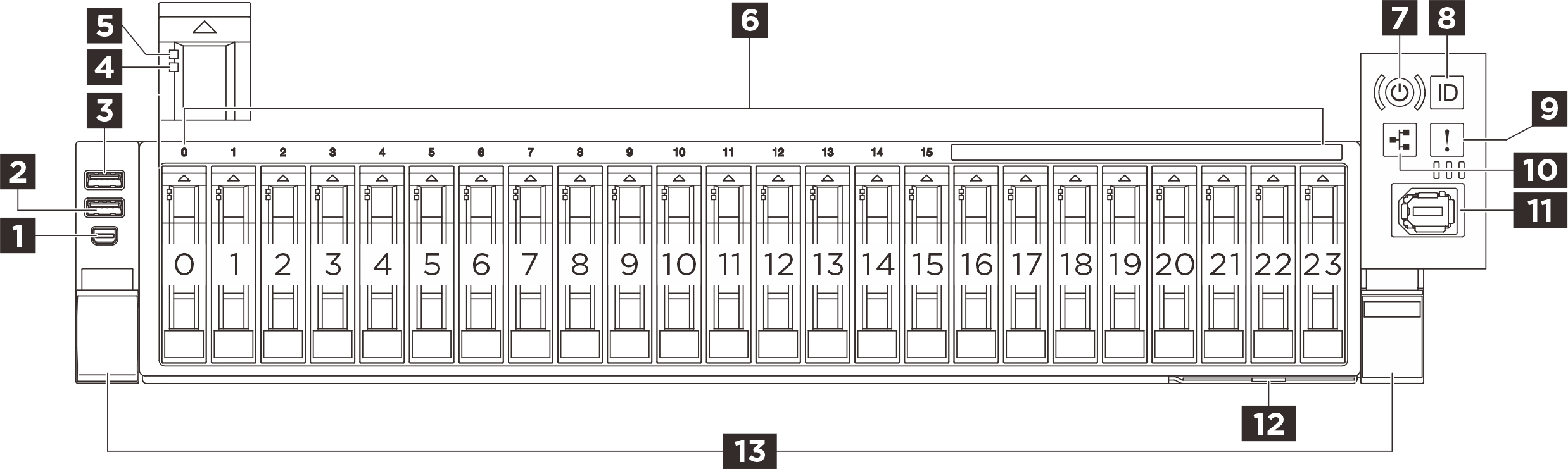

รูปที่ 1. มุมมองด้านหน้าของรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ขนาด 2.5 นิ้ว
Front view of the sever model with 2.5-inch bays
1 ขั้วต่อ Mini DisplayPort2 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps)
3 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps) พร้อมการจัดการ USB 2.0 XClarity Controller4 ไฟ LED แสดงสถานะของไดรฟ์ (สีเหลือง)
5 ไฟ LED แสดงกิจกรรมไดรฟ์ (สีเขียว)6 ช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว
7 ปุ่มเปิด/ปิด/ไฟ LED (สีเขียว)8 ปุ่ม ID ระบบ/LED (สีน้ำเงิน)
9 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)10 ไฟ LED แสดงกิจกรรมของเครือข่าย (สีเขียว)
11 ขั้วต่อการวินิจฉัยภายนอก12 แถบข้อมูลแบบดึงออก
13 สลักปลดล็อคแร็ค

1 ขั้วต่อ Mini DisplayPort​

เชื่อมต่อจอภาพเข้ากับขั้วต่อนี้

2 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps)​

ขั้วต่อ USB 3.2 Gen 1 (5 Gbps) สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB

3 ขั้วต่อ USB 3.2 Gen 1 (5 Gbps) พร้อมการจัดการ Lenovo XClarity Controller​

ขั้วต่อ USB 3.2 Gen 1 (5 Gbps) สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB

การเชื่อมต่อกับ Lenovo XClarity Controller มีจุดประสงค์หลักในการใช้งานกับอุปกรณ์เคลื่อนที่ที่ใช้งานแอปพลิเคชัน Lenovo XClarity Controller บนมือถือ เมื่ออุปกรณ์มือถือเชื่อมต่อกับพอร์ต USB นี้ การเชื่อมต่อ Ethernet over USB จะถูกสร้างขึ้นระหว่างแอปพลิเคชันมือถือที่รันบนอุปกรณ์กับ Lenovo XClarity Controller

เลือก เครือข่าย ใน กำหนดค่า BMC เพื่อดูหรือแก้ไขการตั้งค่า

สามารถใช้การตั้งค่าได้สี่ประเภท:

  • โหมดโฮสต์เท่านั้น

    ในโหมดนี้ USB จะเชื่อมต่อกับเซิร์ฟเวอร์เท่านั้นเสมอ

  • โหมด BMC เท่านั้น

    ในโหมดนี้ USB จะเชื่อมต่อกับ Lenovo XClarity Controller เท่านั้น

  • โหมดแบบใช้งานร่วมกัน: BMC เป็นเจ้าของ

    ในโหมดนี้ การเชื่อมต่อกับพอร์ต USB จะใช้ร่วมกันโดยเซิร์ฟเวอร์และ Lenovo XClarity Controller ขณะที่พอร์ตจะถูกสลับไปยัง Lenovo XClarity Controller

  • โหมดแบบใช้งานร่วมกัน: โฮสต์เป็นเจ้าของ

    ในโหมดนี้ การเชื่อมต่อกับพอร์ต USB จะใช้ร่วมกันโดยเซิร์ฟเวอร์และ Lenovo XClarity Controller ขณะที่พอร์ตจะถูกสลับไปยังเซิร์ฟเวอร์

4 ไฟ LED แสดงสถานะของไดรฟ์ (สีเหลือง)​

ไฟ LED แสดงสถานะของไดรฟ์จะแสดงสถานะต่อไปนี้:
  • ไฟ LED ติดสว่าง: ไดรฟ์ทำงานล้มเหลว
  • ไฟ LED กะพริบช้าๆ (หนึ่งครั้งต่อวินาที): ไดรฟ์กำลังถูกสร้างใหม่
  • ไฟ LED กะพริบอย่างรวดเร็ว (สามครั้งต่อวินาที): ไดรฟ์กำลังถูกระบุ

5 ไฟ LED แสดงกิจกรรมไดรฟ์ (สีเขียว)​

ไดรฟ์แบบ hot-swap แต่ละชุดมาพร้อมกับไฟ LED แสดงกิจกรรม หากไฟ LED นี้กะพริบอยู่ แสดงว่าไดรฟ์ฮาร์ดดิสก์อยู่ระหว่างใช้งาน

6 ช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว​

ติดตั้งไดรฟ์ขนาด 2.5 นิ้วลงในช่องใส่นี้ โปรดดู ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว

7 ปุ่มเปิด/ปิด/ไฟ LED (สีเขียว)​

กดปุ่มนี้เพื่อเปิดหรือปิดเซิร์ฟเวอร์ด้วยตนเอง สถานะของไฟ LED แสดงสถานะเปิดเครื่อง มีดังนี้:
สถานะสีรายละเอียด
สว่างนิ่งสีเขียวเซิร์ฟเวอร์เปิดและทำงานอยู่
กะพริบช้าๆ (ประมาณหนึ่งครั้งต่อวินาที)เขียวเซิร์ฟเวอร์ปิดอยู่ และพร้อมเปิดใช้งาน (สถานะสแตนด์บาย)
กะพริบเร็ว (ประมาณสี่ครั้งต่อวินาที)เขียว
  • เซิร์ฟเวอร์ปิดอยู่ แต่ XClarity Controller กำลังเริ่มต้น และเซิร์ฟเวอร์ยังไม่พร้อมเปิดใช้งาน
  • พลังงานของส่วนประกอบแผงระบบล้มเหลว
ดับไม่มีไม่พบการจ่ายพลังงาน หรือแหล่งจ่ายไฟล้มเหลว

8 ปุ่ม ID ระบบ/LED (สีน้ำเงิน)​

ใช้ปุ่ม ID ระบบนี้และไฟ LED สีน้ำเงินแสดง ID ระบบเพื่อแสดงให้เห็นตำแหน่งของเซิร์ฟเวอร์ แต่ละครั้งที่คุณกดปุ่ม ID ระบบ สถานะของไฟ LED แสดง ID ระบบจะเปลี่ยนแปลง สามารถเปลี่ยนไฟ LED เป็นติด กะพริบ หรือดับ คุณยังสามารถใช้ Lenovo XClarity Controller หรือโปรแกรมจัดการจากระยะไกลในการเปลี่ยนสถานะของไฟ LED แสดง ID ระบบ เพื่อช่วยระบุตำแหน่งเซิร์ฟเวอร์ท่ามกลางเซิร์ฟเวอร์อื่นๆ ด้วยสายตา

9 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)​

ไฟ LED แสดงข้อผิดพลาดของระบบช่วยให้คุณทราบว่ามีข้อผิดพลาดของระบบหรือไม่
สถานะสีรายละเอียดการดำเนินการ
ติดส้มตรวจพบข้อผิดพลาดบนเซิร์ฟเวอร์ ซึ่งสาเหตุอาจรวมแต่ไม่จำกัดข้อผิดพลาดต่อไปนี้:

  • อุณหภูมิของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • แรงดันไฟของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • มีการตรวจพบว่าพัดลมทำงานที่ความเร็วต่ำ

  • พัดลมแบบ Hot-swap ถูกถอดออก

  • แหล่งจ่ายไฟมีข้อผิดพลาดร้ายแรงเกิดขึ้น

  • แหล่งจ่ายไฟไม่เชื่อมต่อกับพลังงาน

  • ข้อผิดพลาดของโปรเซสเซอร์

  • ข้อผิดพลาดของแผง I/O ระบบหรือแผงโปรเซสเซอร์

  • ตรวจพบสถานะที่ผิดปกติบน Processor Neptune® Core Module (NeptCore)

  • ตรวจสอบบันทึกเหตุการณ์ Lenovo XClarity Controller และบันทึกเหตุการณ์ระบบ เพื่อค้นหาสาเหตุที่แท้จริงของข้อผิดพลาด

  • ตรวจสอบว่าไฟ LED อื่นๆ ในเซิร์ฟเวอร์ติดสว่างหรือไม่ ซึ่งจะช่วยคุณระบุที่มาของข้อผิดพลาดได้ โปรดดู การแก้ไขปัญหาโดยไฟ LED ระบบและจอแสดงผลการวินิจฉัย

  • เก็บบันทึกไว้ หากจําเป็น

หมายเหตุ
สำหรับรุ่นเซิร์ฟเวอร์ที่ติดตั้ง Processor Neptune® Core Module (NeptCore) จำเป็นต้องเปิดฝาครอบด้านบนเพื่อตรวจสอบสถานะ LED ของโมดูลเซนเซอร์ตรวจจับการรั่วไหล สำหรับคำแนะนำเพิ่มเติม ดู ไฟ LED โมดูลเซนเซอร์ตรวจจับการรั่วไหล
ดับไม่มีเซิร์ฟเวอร์ปิดอยู่ หรือเปิดอยู่และทำงานเป็นปกติไม่มี

10 ไฟ LED แสดงกิจกรรมของเครือข่าย (สีเขียว)​

ไฟ LED แสดงกิจกรรมเครือข่ายช่วยให้คุณระบุการเชื่อมต่อและกิจกรรมของเครือข่ายได้
สถานะสีรายละเอียด
ติดเขียวเชื่อมต่อเซิร์ฟเวอร์กับเครือข่าย
กะพริบเขียวมีการเชื่อมต่อและใช้งานอยู่เครือข่ายอยู่
ดับไม่มีเซิร์ฟเวอร์ถูกตัดการเชื่อมต่อจากเครือข่าย
หมายเหตุ
หากไฟ LED แสดงกิจกรรมเครือข่ายดับอยู่เมื่อติดตั้งโมดูล OCP ให้ตรวจสอบพอร์ตเครือข่ายที่ด้านหลังของเซิร์ฟเวอร์เพื่อดูว่าพอร์ตใดไม่มีการเชื่อมต่อ

11 ขั้วต่อการวินิจฉัยภายนอก​

เชื่อมต่อหูโทรศัพท์การวินิจฉัยภายนอกไปยังขั้วต่อนี้ ดูรายละเอียดเพิ่มเติมที่ หูโทรศัพท์การวินิจฉัยภายนอก

12 แถบข้อมูลแบบดึงออก​

แถบนี้ประกอบด้วยข้อมูลเครือข่าย เช่น ที่อยู่ MAC และป้ายการเข้าถึงเครือข่าย XCC

13 สลักปลดล็อคแร็ค​

กดที่ทั้งสองด้านของสลักเพื่อปลดเซิร์ฟเวอร์ออกจากแร็คและเลื่อนออก
