PCIe-Adapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen PCIe-Adapter zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und externen Kabel ab. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Anmerkung
Gehen Sie je nach Konfiguration entsprechend dem passenden Installationsverfahren vor.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren.

PCIe-Adapter an FH PCIe-Adapterkarte mit zwei Steckplätzen installieren​

Vorgehensweise

  1. Wenn eine Abdeckblende im Steckplatz des PCIe-Adapterkarte installiert ist, entfernen Sie die Schraube, mit der sie befestigt ist, und entfernen Sie die Abdeckblende.
  2. Installieren Sie den PCIe-Adapter.
    Abbildung 1. Installieren eines PCIe-Adapters am Adapter

    Installing PCIe adapter to riser
    1. Richten Sie den Adapter am Anschluss des PCIe-Adapterkarte aus. Drücken Sie den PCIe-Adapter dann vorsichtig gerade in den Steckplatz, bis er ordnungsgemäß eingesetzt ist und seine Halterung fixiert ist.

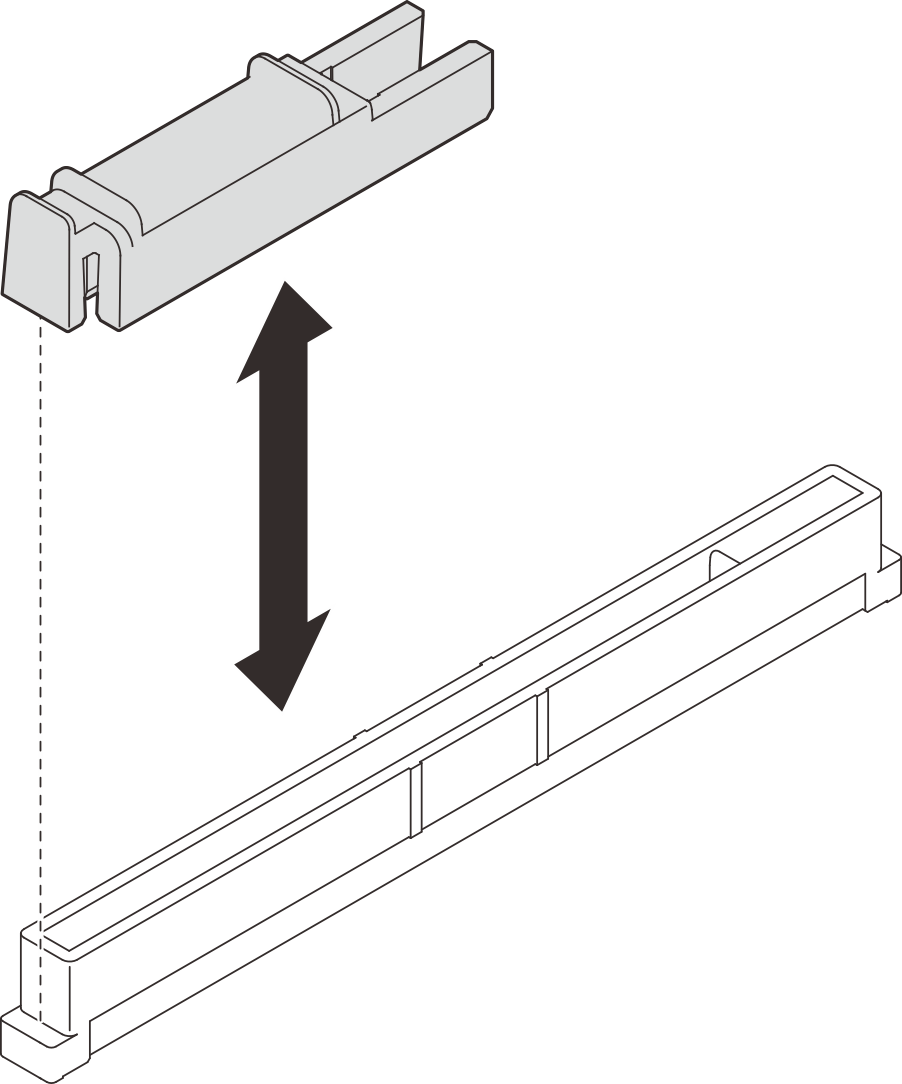

    2. Stellen Sie sicher, dass die Verriegelung hörbar in der gesperrten Position einrastet.
    3. Befestigen Sie den Adapter mit einer Schraube.

PCIe-Adapter an FH PCIe-Adapterkarte mit sechs Steckplätzen installieren​

Anmerkung
In diesem Abschnitt wird ein Gen 4 Adapter als Beispiel verwendet. Das Austauschverfahren für einen Gen 5 Adapter ist ähnlich.

Vorgehensweise

  1. Wenn eine Abdeckblende im Steckplatz des PCIe-Adapterkarte installiert ist, entfernen Sie die Schraube, mit der sie befestigt ist, und entfernen Sie die Abdeckblende.
  2. Installieren Sie den PCIe-Adapter.
    Abbildung 2. Installieren eines PCIe-Adapters am Adapter

    Installing PCIe adapter to riser
    1. Richten Sie den Adapter am Anschluss des PCIe-Adapterkarte aus. Drücken Sie den PCIe-Adapter dann vorsichtig gerade in den Steckplatz, bis er ordnungsgemäß eingesetzt ist und seine Halterung fixiert ist.
    2. Befestigen Sie den Adapter mit einer Schraube.
    3. Ziehen Sie am Kolben, mit dem die PCIe-Adapterhalterung befestigt ist.
    4. Klappen Sie die PCIe-Adapterhalterung in die gesperrte Position.

PCIe-Adapter an HH PCIe-Adapterkarte mit sechs Steckplätzen installieren​

Anmerkung
In diesem Abschnitt wird ein Gen 4 Adapter als Beispiel verwendet. Das Austauschverfahren für einen Gen 5 Adapter ist ähnlich.

Vorgehensweise

  1. Wenn eine Abdeckblende im Steckplatz des PCIe-Adapterkarte installiert ist, entfernen Sie die Schraube, mit der sie befestigt ist, und entfernen Sie die Abdeckblende.
  2. Installieren Sie den PCIe-Adapter.
    Abbildung 3. Installieren eines PCIe-Adapters am Adapter

    Installing PCIe adapter to riser
    1. Richten Sie den Adapter am Anschluss des PCIe-Adapterkarte aus. Drücken Sie den PCIe-Adapter dann vorsichtig gerade in den Steckplatz, bis er ordnungsgemäß eingesetzt ist und seine Halterung fixiert ist.
    2. Befestigen Sie den Adapter mit einer Schraube.
    3. Ziehen Sie am Kolben, mit dem die PCIe-Adapterhalterung befestigt ist.
    4. Klappen Sie die PCIe-Adapterhalterung in die gesperrte Position.

Nach dieser Aufgabe

  1. Installieren Sie die PCIe-Adapterkarte erneut. Siehe PCIe-Adapterkarte installieren.

  2. Installieren Sie die Querstrebe wieder. Siehe Querstrebe installieren.

  3. Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.

  4. Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.

  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
