Installation d'un adaptateur PCIe

Suivez les instructions de cette section pour installer un adaptateur PCIe.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer de travailler en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre.

Remarque
Reportez-vous aux procédures qui correspondent à votre configuration afin de suivre la bonne procédure d’installation.
Téléchargement du microprogramme et du pilote : après le remplacement d’un composant, il est possible que la mise à jour du microprogramme ou du pilote soit requise.

Installation d’un adaptateur PCIe dans un bloc mezzanine pleine hauteur à deux emplacements​

Procédure

  1. Si un obturateur a été installé dans l’emplacement sur le bloc mezzanine PCIe, retirez la vis qui le fixe, puis retirez-le.
  2. Installez l'adaptateur PCIe.

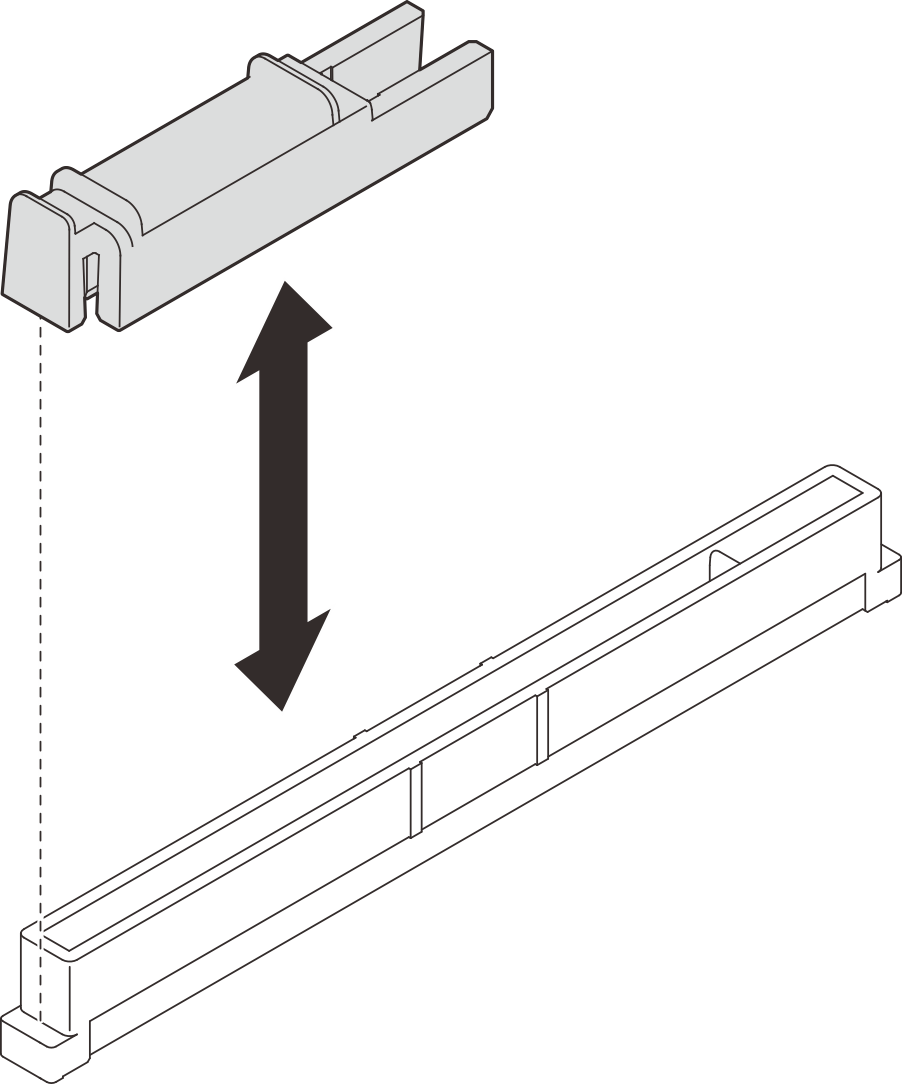

    Figure 1. Installation d’un adaptateur PCIe dans un bloc mezzanine

    Installing PCIe adapter to riser
    1. Alignez l’adaptateur avec le connecteur du bloc mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit bien installé et que son support soit également fixé.
    2. Assurez-vous que le loquet s’enclenche en position verrouillée.
    3. Fixez l’adaptateur avec une vis.

Installation d’un adaptateur PCIe dans un bloc mezzanine pleine hauteur à six emplacements​

Remarque
Un bloc mezzanine de 4e génération est utilisé comme exemple pour l’illustration. La procédure de remplacement d’un bloc mezzanine de 5e génération est similaire.

Procédure

  1. Si un obturateur a été installé dans l’emplacement sur le bloc mezzanine PCIe, retirez la vis qui le fixe, puis retirez-le.
  2. Installez l'adaptateur PCIe.
    Figure 2. Installation d’un adaptateur PCIe dans un bloc mezzanine

    Installing PCIe adapter to riser
    1. Alignez l’adaptateur avec le connecteur du bloc mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit bien installé et que son support soit également fixé.
    2. Fixez l’adaptateur avec une vis.
    3. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
    4. Fermez le dispositif de retenue de l’adaptateur PCIe en position verrouillée.

Installation d’un adaptateur PCIe dans un bloc mezzanine demi hauteur à six emplacements​

Remarque
Un bloc mezzanine de 4e génération est utilisé comme exemple pour l’illustration. La procédure de remplacement d’un bloc mezzanine de 5e génération est similaire.

Procédure

  1. Si un obturateur a été installé dans l’emplacement sur le bloc mezzanine PCIe, retirez la vis qui le fixe, puis retirez-le.
  2. Installez l'adaptateur PCIe.
    Figure 3. Installation d’un adaptateur PCIe dans un bloc mezzanine

    Installing PCIe adapter to riser
    1. Alignez l’adaptateur avec le connecteur du bloc mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur PCIe dans l’emplacement jusqu’à ce qu’il soit bien installé et que son support soit également fixé.
    2. Fixez l’adaptateur avec une vis.
    3. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
    4. Fermez le dispositif de retenue de l’adaptateur PCIe en position verrouillée.

Après avoir terminé

  1. Réinstallez la carte mezzanine PCIe. Voir Installer la carte mezzanine PCIe.

  2. Réinstallez la traverse. Voir Installation de la traverse.

  3. Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.

  4. Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.

  5. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
