PCIe 어댑터 설치

이 섹션의 지침에 따라 PCIe 어댑터를 설치하십시오.

이 작업 정보

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

주
적절한 설치 절차를 위해 구성에 따라 아래에서 해당하는 절차를 따르십시오.
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

2슬롯 FH 라이저에 PCIe 어댑터 설치​

절차

  1. 필러가 PCIe 라이저에 설치된 경우 이를 고정하는 나사를 제거하고 필러를 제거하십시오.
  2. PCIe 어댑터를 설치하십시오.
    그림 1. 라이저에 PCIe 어댑터 설치

    Installing PCIe adapter to riser
    1. 어댑터를 PCIe 라이저의 커넥터에 맞춘 다음, PCIe 어댑터 스트레이트가 단단히 고정되고 브래킷도 고정될 때까지 슬롯에 조심스럽게 밀어 넣으십시오.
    2. 래치가 잠금 위치에 딸깍 소리가 날 때까지 밀어 넣으십시오.
    3. 나사로 어댑터를 고정하십시오.

6슬롯 FH 라이저에 PCIe 어댑터 설치​

주
설명을 위한 예로 Gen 4 라이저가 사용됩니다. Gen 5 라이저의 교체 절차도 이와 유사합니다.

절차

  1. 필러가 PCIe 라이저에 설치된 경우 이를 고정하는 나사를 제거하고 필러를 제거하십시오.
  2. x8 PCIe 인터페이스가 있는 RAID/HBA 어댑터를 설치하는 경우 PCIe 커넥터에 슬림 PCIe 슬롯 홀더를 설치하십시오.

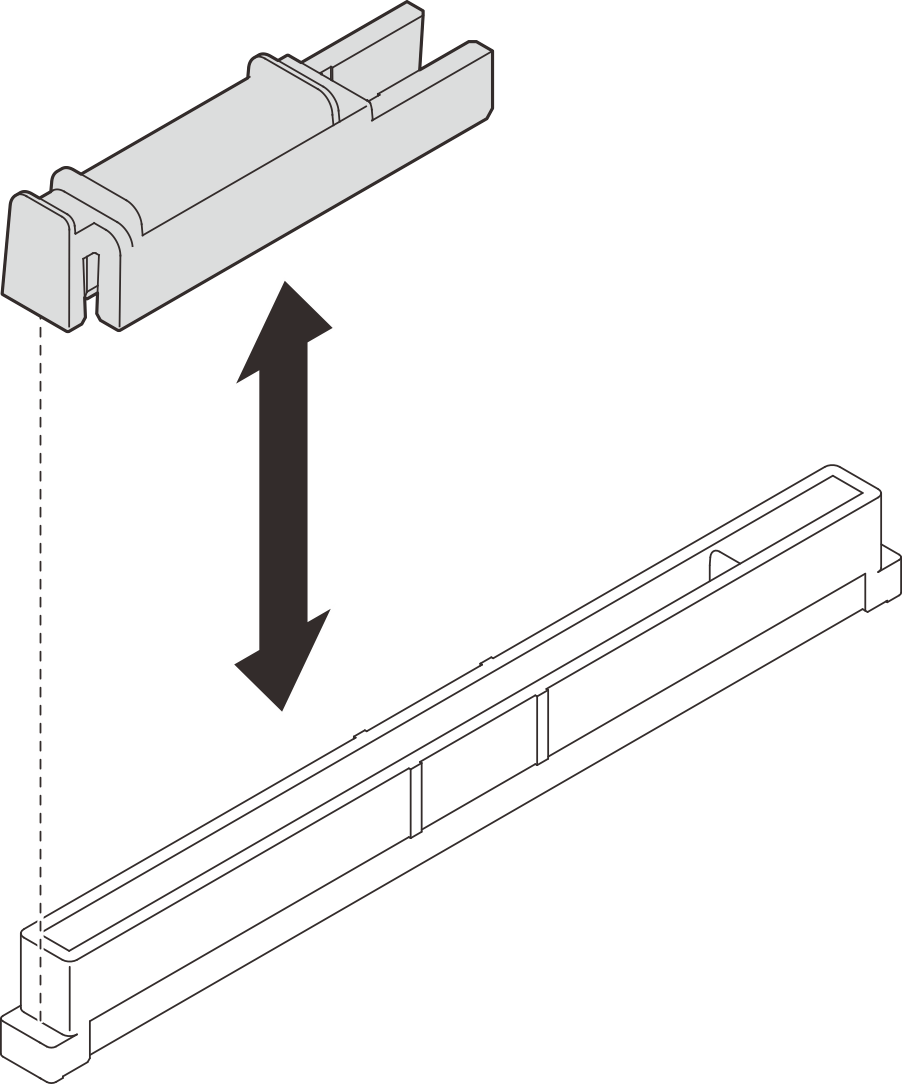

    그림 2. 슬림 PCIe 슬롯 홀더 설치

    Installing slim PCIe slot holder
  3. PCIe 어댑터를 설치하십시오.
    그림 3. 라이저에 PCIe 어댑터 설치

    Installing PCIe adapter to riser
    1. 어댑터를 PCIe 라이저의 커넥터에 맞춘 다음, PCIe 어댑터 스트레이트가 단단히 고정되고 브래킷도 고정될 때까지 슬롯에 조심스럽게 밀어 넣으십시오.
    2. 나사로 어댑터를 고정하십시오.
    3. PCIe 어댑터 고정장치를 고정하는 플런저를 당기십시오.
    4. PCIe 어댑터 고정장치를 잠금 위치로 닫으십시오.

6슬롯 HH 라이저에 PCIe 어댑터 설치​

주
설명을 위한 예로 Gen 4 라이저가 사용됩니다. Gen 5 라이저의 교체 절차도 이와 유사합니다.

절차

  1. 필러가 PCIe 라이저에 설치된 경우 이를 고정하는 나사를 제거하고 필러를 제거하십시오.
  2. x8 PCIe 인터페이스가 있는 PCIe 어댑터를 설치하는 경우 PCIe 커넥터에 슬림 PCIe 슬롯 홀더를 설치하십시오.
    그림 4. 슬림 PCIe 슬롯 홀더 설치

    Installing slim PCIe slot holder
  3. PCIe 어댑터를 설치하십시오.
    그림 5. 라이저에 PCIe 어댑터 설치

    Installing PCIe adapter to riser
    1. 어댑터를 PCIe 라이저의 커넥터에 맞춘 다음, PCIe 어댑터 스트레이트가 단단히 고정되고 브래킷도 고정될 때까지 슬롯에 조심스럽게 밀어 넣으십시오.
    2. 나사로 어댑터를 고정하십시오.
    3. PCIe 어댑터 고정장치를 고정하는 플런저를 당기십시오.
    4. PCIe 어댑터 고정장치를 잠금 위치로 닫으십시오.

완료한 후

  1. PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.

  2. 크로스바를 다시 설치하십시오. 크로스바 설치의 내용을 참조하십시오.

  3. 뒷면 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.

  4. 앞면 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.

  5. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
