ติดตั้งอะแดปเตอร์ PCIe

ขั้นตอน

1. หากมีการติดตั้งแผงครอบในช่องเสียบบนตัวยก PCIe ให้ถอดสกรูที่ยึดและถอดแผงครอบออก
2. ติดตั้งอะแดปเตอร์ PCIe
   รูปที่ 1. การติดตั้งอะแดปเตอร์ PCIe ลงในตัวยก




   1. จัดแนวอะแดปเตอร์ให้ตรงกับขั้วต่อบนตัวยก PCIe จากนั้น ค่อยๆ กดอะแดปเตอร์ PCIe ลงไปในช่องเสียบตรงๆ จนกว่าจะเข้าที่แน่นดี และโครงยึดถูกยึด
   2. ตรวจสอบให้แน่ใจว่าสลักคลิกเข้าที่ในตําแหน่งล็อค
   3. ยึดอะแดปเตอร์ให้แน่นด้วยสกรู

ขั้นตอน

1. หากมีการติดตั้งแผงครอบในช่องเสียบบนตัวยก PCIe ให้ถอดสกรูที่ยึดและถอดแผงครอบออก
2. หากคุณกำลังติดตั้งอะแดปเตอร์ RAID/HBA ที่มีอินเทอร์เฟซ x8 PCIe ให้ติดตั้งตัวยึดช่องเสียบ PCIe แบบบางเข้ากับขั้วต่อ PCIe

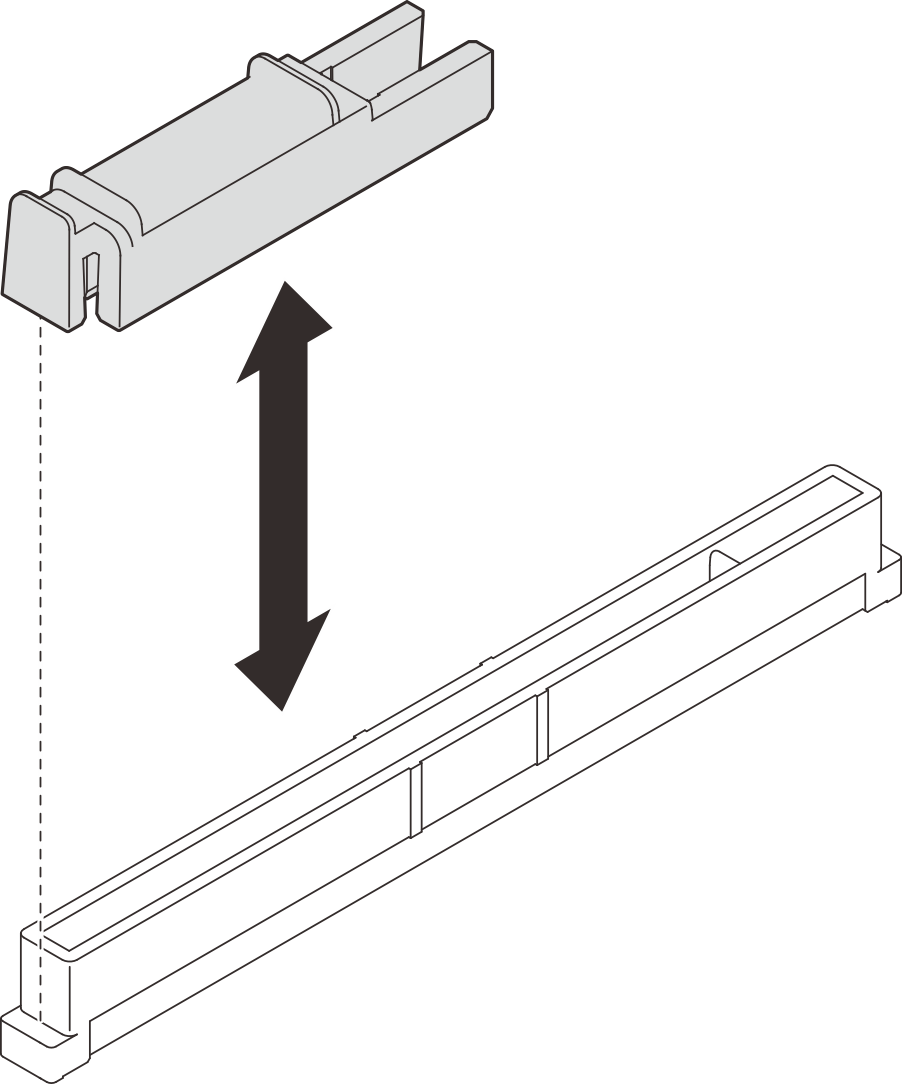

   รูปที่ 2. การติดตั้งตัวยึดช่องเสียบ PCIe แบบบาง




3. ติดตั้งอะแดปเตอร์ PCIe
   รูปที่ 3. การติดตั้งอะแดปเตอร์ PCIe ลงในตัวยก




   1. จัดแนวอะแดปเตอร์ให้ตรงกับขั้วต่อบนตัวยก PCIe จากนั้น ค่อยๆ กดอะแดปเตอร์ PCIe ลงไปในช่องเสียบตรงๆ จนกว่าจะเข้าที่แน่นดี และโครงยึดถูกยึด
   2. ยึดอะแดปเตอร์ให้แน่นด้วยสกรู
   3. ดึงพลันเจอร์ที่ยึดตัวยึดอะแดปเตอร์ PCIe
   4. ปิดตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งปิด

ขั้นตอน

1. หากมีการติดตั้งแผงครอบในช่องเสียบบนตัวยก PCIe ให้ถอดสกรูที่ยึดและถอดแผงครอบออก
2. หากคุณกำลังติดตั้งอะแดปเตอร์ PCIe ที่มีอินเทอร์เฟซ x8 PCIe ให้ติดตั้งตัวยึดช่องเสียบ PCIe แบบบางลงบนขั้วต่อ PCIe
   รูปที่ 4. การติดตั้งตัวยึดช่องเสียบ PCIe แบบบาง




3. ติดตั้งอะแดปเตอร์ PCIe
   รูปที่ 5. การติดตั้งอะแดปเตอร์ PCIe ลงในตัวยก




   1. จัดแนวอะแดปเตอร์ให้ตรงกับขั้วต่อบนตัวยก PCIe จากนั้น ค่อยๆ กดอะแดปเตอร์ PCIe ลงไปในช่องเสียบตรงๆ จนกว่าจะเข้าที่แน่นดี และโครงยึดถูกยึด
   2. ยึดอะแดปเตอร์ให้แน่นด้วยสกรู
   3. ดึงพลันเจอร์ที่ยึดตัวยึดอะแดปเตอร์ PCIe
   4. ปิดตัวยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งปิด
