Vorderansicht des Servermodells mit E3.S 1T-Positionen

Dieser Abschnitt enthält Informationen zur Vorderansicht des Servermodells mit E3.S 1T-Positionen.

Vorderansicht des Servermodells mit E3.S 1T-Positionen

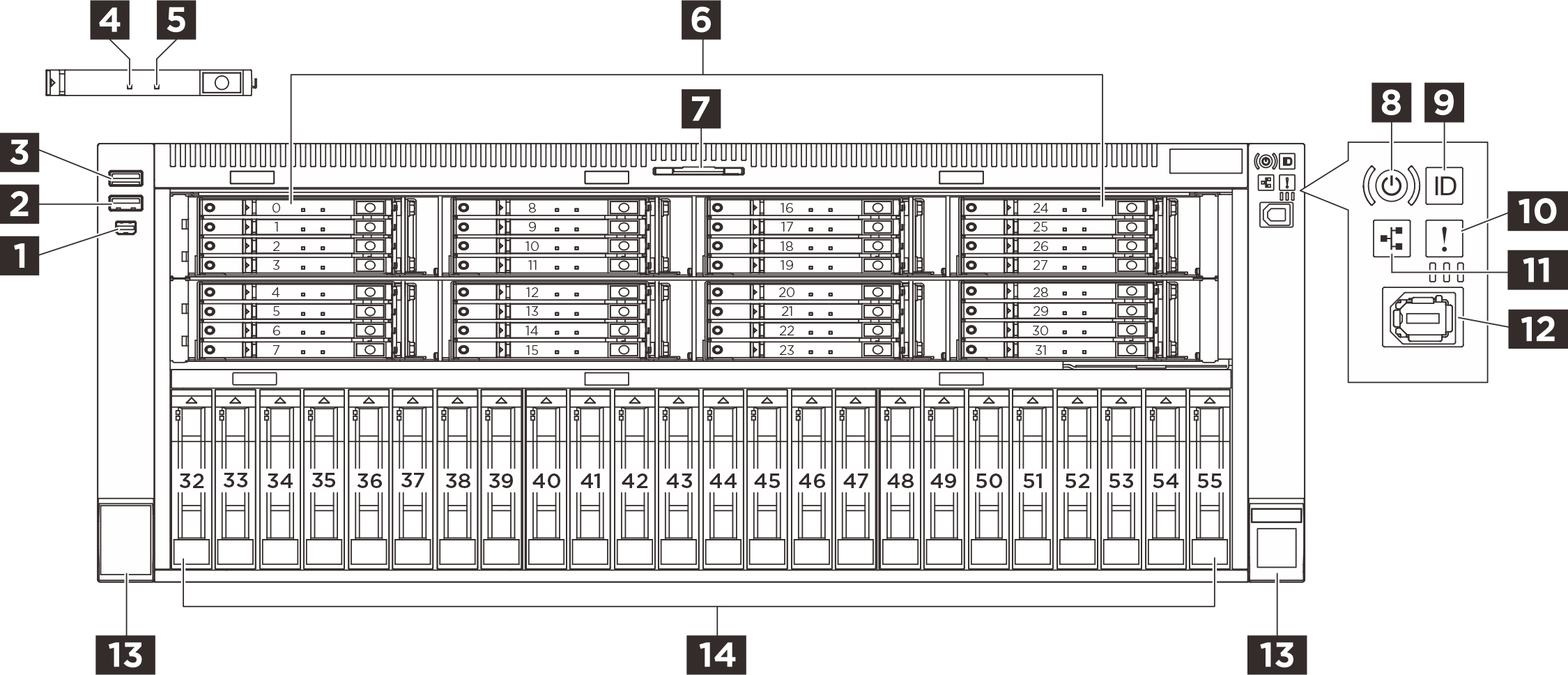

Abbildung 1. Vorderansicht des Servermodells mit E3.S 1T-Positionen
Front view of the sever model with E3.S 1T bays
1 Mini DisplayPort-Anschluss2 USB 3.2 Gen 1-Anschluss (5 Gbit/s)
3 USB 3.2 Gen 1 (5 Gbit/s) mit XCC-Verwaltung für USB 2.0-Anschluss4 Anzeige für Laufwerkstatus (gelb)
5 Betriebsanzeige für Laufwerk (grün)6 E3.S-Positionen
7 Herausziehbare Informationskarte8 Netzschalter mit Anzeige (grün)
9 System-ID-Taste mit Anzeige (blau)10 Systemfehleranzeige (gelb)
11 Anzeige für Netzwerkaktivität (grün)12 Externer Diagnoseanschluss
13 Rack-Entriegelungshebel14 2,5-Zoll-Laufwerkpositionen

1 Mini DisplayPort-Anschluss

Der Mini DisplayPort (MiniDP)-Anschluss kann verwendet werden, um einen Hochleistungsmonitor und einen Direct-Drive-Monitor mit einem Videokonverter zu verbinden, oder Geräte, die einen MiniDP-Anschluss verwenden.

2 USB 3.1 Gen 1-Anschluss (5 Gbit/s)

Der USB 3.1 Gen 1-Anschluss (5 Gbit/s) kann verwendet werden, um eine USB-kompatible Einheit anzuschließen, z. B. eine USB-Tastatur, USB-Maus oder USB-Speichereinheit.

3 USB 3.2 Gen 1 (5 Gbit/s) mit XCC-Verwaltung für USB 2.0-Anschluss

Der Anschluss kann als regulärer USB 3.2 Gen 1-Anschluss für das Hostbetriebssystem fungieren. Er kann verwendet werden, um ein USB-kompatibles Gerät anzuschließen, z. B. eine USB-Tastatur, eine USB-Maus oder ein USB-Speichergerät.

Darüber hinaus kann der Anschluss als USB 2.0 Lenovo XClarity Controller-Verwaltungsanschluss fungieren.

4 5 E3.S-Laufwerkanzeigen

Jedes E3.S-Laufwerk verfügt über eine Aktivitätsanzeige und eine Statusanzeige.

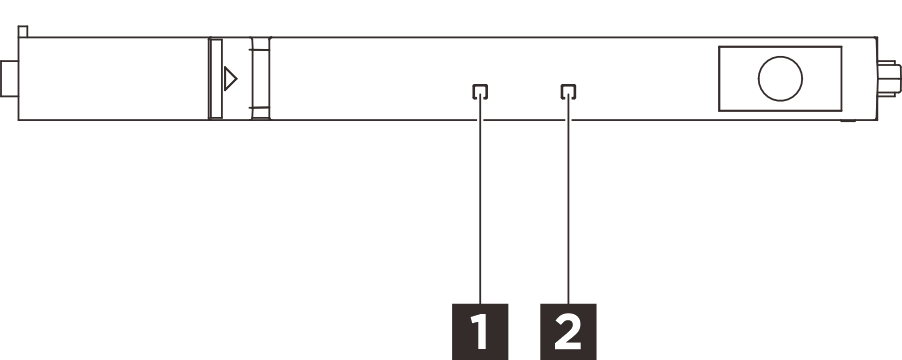

Abbildung 2. E3.S 1T-Laufwerkanzeigen
E3.S 1T drive LEDs
AnzeigeStatusBeschreibung
1 Anzeige für Laufwerkstatus (gelb)Dauerhaft anBeim Laufwerk ist ein Fehler aufgetreten.
Blinkt langsam (ungefähr einmal pro Sekunde)Das Laufwerk wird wiederhergestellt.
Schnelles Blinken (ca. dreimal pro Sekunde)Das Laufwerk wird identifiziert.
2 Betriebsanzeige für Laufwerk (grün)Dauerhaft anDas Laufwerk ist eingeschaltet, jedoch nicht aktiv.
BlinktAuf das Laufwerk wird zugegriffen (Daten werden gelesen oder geschrieben).

6 E3.S-Laufwerkpositionen

Die Laufwerkpositionen werden verwendet, um E3.S‑Hot-Swap-Laufwerke zu installieren. Beachten Sie beim Einbauen von Laufwerken die Nummern der Laufwerkpositionen. Zur Vermeidung elektromagnetischer Störungen sowie zur ordnungsgemäßen Kühlung des Servers müssen alle Laufwerkpositionen belegt sein. Die freien Laufwerkpositionen müssen mit Abdeckblenden versehen oder belegt sein.

7 Herausziehbare Informationskarte

Diese Karte enthält Netzwerkinformationen, z. B. die MAC-Adresse und das XCC-Netzwerkzugriffsetikett.

8 Netzschalter mit Anzeige (grün)

Mit diesem Schalter können Sie den Server manuell ein- und ausschalten. Die Betriebsanzeige kann den folgenden Status aufweisen:
StatusFarbeBeschreibung
Dauerhaft anGrünDer Server ist eingeschaltet und läuft.
Blinkt langsam (ungefähr einmal pro Sekunde)GrünDer Server ist ausgeschaltet und ist bereit zum Einschalten (Standby-Modus).
Blinkt schnell (ungefähr viermal pro Sekunde)Grün
  • Der Server ist ausgeschaltet, aber der XClarity Controller wird gestartet. Der Server ist nicht zum Einschalten bereit.
  • Stromversorgung der Systemplatinenbaugruppe ist ausgefallen.
AusKeineEs besteht keine Stromversorgung oder das Netzteil ist ausgefallen.

9 System-ID-Taste mit Anzeige (blau)

Verwenden Sie diese System-ID-Taste und die blaue System-ID-Anzeige, um den Server eindeutig zu bestimmen. Auf der Rückseite des Servers befindet sich ebenfalls eine System-ID-Anzeige. Mit jedem Druck der System-ID-Taste ändert sich der Status der beiden System-ID-Anzeigen. Die Anzeigen können in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote-Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.

10 Systemfehleranzeige (gelb)

Mit der Systemfehleranzeige können Sie ermitteln, ob Systemfehler aufgetreten sind.
StatusFarbeBeschreibungAktion
EinGelbAuf dem Server wurde ein Fehler erkannt. Ursachen können einer oder mehrere der folgenden Fehler sein:
  • Die Temperatur des Servers hat den nicht kritischen Temperaturschwellenwert erreicht.

  • Die Spannung des Servers hat den nicht kritischen Spannungsschwellenwert erreicht.

  • Es wurde ein Lüfter mit niedriger Drehzahl entdeckt.

  • Ein Hot-Swap-Lüfter wurde entfernt.

  • Das Netzteil weist einen kritischen Fehler auf.

  • Das Netzteil ist nicht an den Strom angeschlossen.

  • Ein Prozessorfehler.

  • Ein System-E/A-Platinen‑ oder Prozessorplatinenfehler.

  • Auf dem Processor Neptune® Core Module wurde ein abnormaler Status erkannt.

  • Prüfen Sie das Lenovo XClarity Controller-Ereignisprotokoll und das Systemereignisprotokoll, um die genaue Fehlerursache zu bestimmen.

  • Überprüfen Sie, ob weitere Anzeigen im Server ebenfalls leuchten, die Sie zur Fehlerbestimmung nutzen können. Siehe Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige.

  • Speichern Sie ggf. das Protokoll.

Anmerkung
Bei Servermodellen mit installiertem Processor Neptune® Core Module muss die obere Abdeckung geöffnet werden, um den Anzeigenstatus am Flüssigkeitserkennungssensormodul zu überprüfen. Weitere Anweisungen finden Sie unter Anzeige des Flüssigkeitserkennungssensormoduls.
AusKeineDer Server ist aus- oder eingeschaltet und funktioniert ordnungsgemäß.Keine

11 Anzeige für Netzwerkaktivität (grün)

Wenn ein OCP-Modul installiert ist, zeigt die Anzeige für Netzwerkaktivität der E/A-Baugruppe an der Vorderseite die Netzwerkverbindung und -aktivitäten an. Wenn kein OCP-Modul installiert ist, ist diese Anzeige ausgeschaltet.
StatusFarbeBeschreibung
EinGrünDer Server ist mit einem Netzwerk verbunden.
BlinktGrünDas Netzwerk ist verbunden und aktiv.
AusKeineDer Server ist vom Netzwerk getrennt.
Anmerkung
Wenn bei der Installation eines OCP-Moduls die Anzeige für Netzwerkaktivität nicht leuchtet, überprüfen Sie die Netzwerkanschlüsse an der Rückseite des Servers, um festzustellen, welcher Anschluss getrennt ist.

12 Externer Diagnoseanschluss

Der Anschluss dient zum Verbinden eines externen Diagnosegeräts. Weitere Informationen finden Sie unter Externes Diagnosegerät .

13 Rack-Entriegelungshebel

Wenn der Server in einem Rack installiert ist, können Sie die Rack-Verriegelungen verwenden, um den Server aus dem Rack herauszuziehen. Außerdem können Sie den Server mithilfe der Rack-Verriegelung und Schrauben im Rack befestigen, sodass er insbesondere in Umgebungen, die Erschütterungen ausgesetzt sind, nicht herausrutschen kann.

14 2,5-Zoll-Laufwerkpositionen

Die Laufwerkpositionen werden verwendet, um 2,5-Zoll‑Hot-Swap-Laufwerke zu installieren. Beachten Sie beim Einbauen von Laufwerken die Nummern der Laufwerkpositionen. Zur Vermeidung elektromagnetischer Störungen sowie zur ordnungsgemäßen Kühlung des Servers müssen alle Laufwerkpositionen belegt sein. Die freien Laufwerkpositionen müssen mit Abdeckblenden versehen oder belegt sein.
