Vue avant du modèle de serveur doté de baies E3.S 1T
Cette section contient des informations sur la vue avant du modèle de serveur doté de baies E3.S 1T.
Vue avant du modèle de serveur doté de baies E3.S 1T

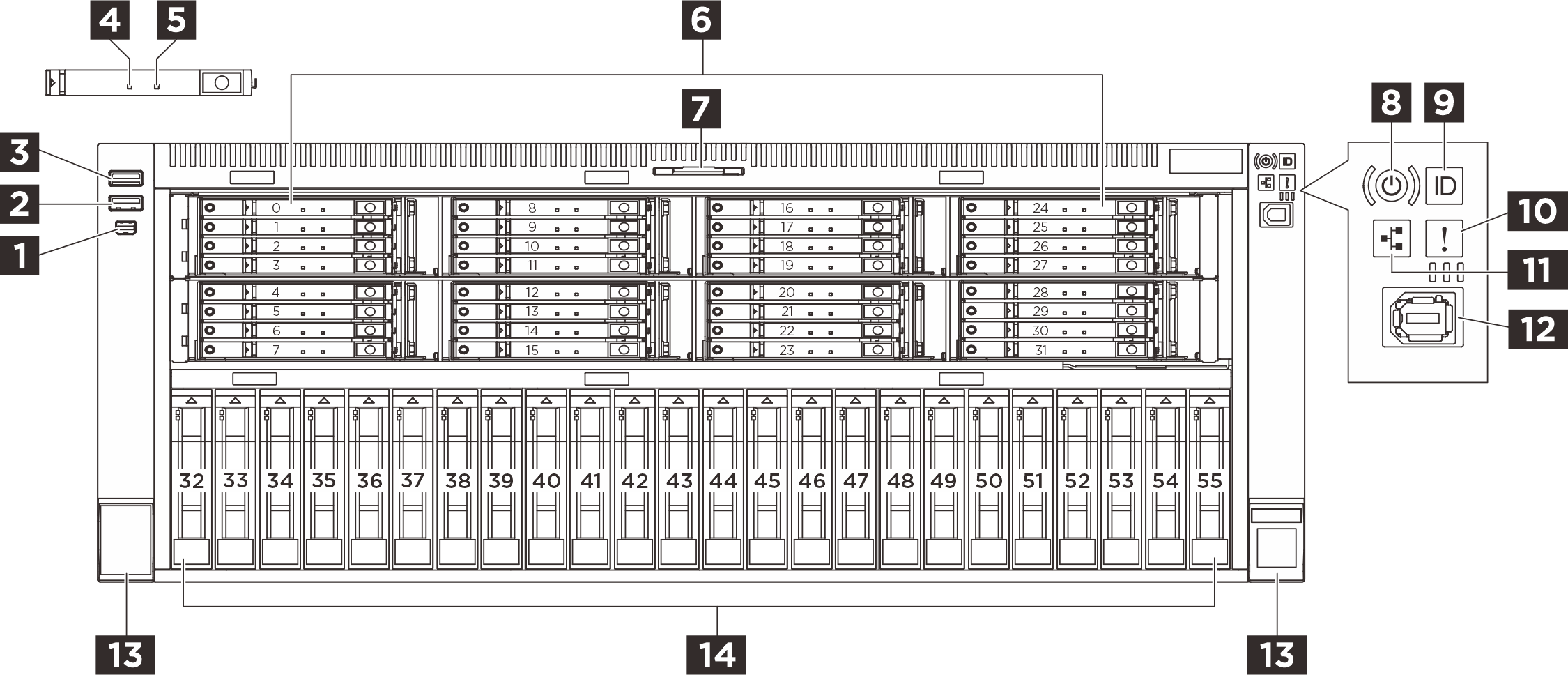

| 1 Connecteur Mini DisplayPort | 2 Connecteur USB 3.2 Gen 1 (5 Gb/s) |
| 3 USB 3.2 Gen 1 (5 Gb/s) avec gestion du connecteur USB 2.0 XCC | 4 Voyant d'état de l'unité (jaune) |
| 5 Voyant d'activité de l'unité (vert) | 6 Baies E3.S |
| 7 Étiquette amovible | 8 Bouton d’alimentation avec voyant (vert) |
| 9 Bouton ID système avec voyant (bleu) | 10 Voyant d'erreur système (jaune) |
| 11 Voyant d’activité réseau (vert) | 12 Connecteur de diagnostic externe |
| 13 Loquets de déblocage de l'armoire | 14 Baies d’unité 2,5 pouces |
1 Connecteur Mini DisplayPort
Le connecteur Mini DisplayPort (MiniDP) peut être utilisé afin de connecter un écran hautes performances et un écran Direct Drive à un convertisseur vidéo, ou des périphériques utilisant un connecteur MiniDP.
2 Connecteur USB 3.1 Gen 1 (5 Gb/s)
Les connecteurs USB 3.1 Gen 1 (5 Gb/s) peuvent être utilisés pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.
3 USB 3.2 Gen 1 (5 Gb/s) avec gestion du connecteur USB 2.0 XCC
Le connecteur peut fonctionner comme un connecteur USB 3.2 Gen 1 standard vers le système d’exploitation hôte ; il peut être utilisé pour connecter un périphérique compatible USB, tel qu’un clavier USB, une souris USB ou un dispositif de stockage USB.
En outre, le connecteur peut fonctionner comme un port de gestion Lenovo XClarity Controller USB 2.0.
4 5 Voyants d’unité E3.S
Chaque unité E3.S comporte un voyant d’activité et un voyant d’état.
| Voyant | État | Description |
|---|---|---|
| 1 Voyant d’état de l’unité (jaune) | Allumé, fixe | L’unité a détecté une erreur. |
| Clignotement lent (environ un clignotement par seconde) | L’unité est en cours de régénération. | |
| Clignotement rapide (environ trois clignotements par seconde) | L’unité est en cours d’identification. | |
| 2 Voyant d'activité de l'unité (vert) | Allumé, fixe | L’unité est alimentée mais non active. |
| Clignotant | L’unité est en cours d’accès (lecture ou écriture de données). |
6 Baies d’unité E3.S
Les baies d’unité permettent d’installer des unités remplaçables à chaud E3.S. Lorsque vous installez des unités, respectez l’ordre des numéros de baie d’unité. L'intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d'unité sont occupées. Les baies d'unité vides doivent être occupées par des obturateurs de baie d'unité ou les obturateurs d'unité.
7 Étiquette amovible
Cet onglet contient des informations réseau telles que l’adresse MAC et l’étiquette d’accès réseau XCC.
8 Bouton d’alimentation avec voyant (vert)
| État | Couleur | Description |
|---|---|---|
| Allumé, fixe | Vert | Le serveur est sous tension et en cours d’exécution. |
| Clignotement lent (environ un clignotement par seconde) | Vert | Le serveur est hors tension et est prêt à être mis sous tension (état de veille). |
| Clignotement rapide (environ quatre clignotements par seconde) | Vert |
|
| Éteint | Aucune | L’alimentation n’est pas présente, ou le bloc d’alimentation est défaillant. |
9 Bouton ID système avec voyant (bleu)
Utilisez ce bouton ID système et le voyant bleu d’ID système pour localiser visuellement le serveur. Un voyant d’ID système figure également à l’arrière du serveur. Chaque fois que vous appuyez sur le bouton d’ID système, l’état des deux voyants d’ID système change. Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l’état des voyants ID système afin d’aider à localiser visuellement le serveur parmi d’autres serveurs.
10 Voyant d'erreur système (jaune)
| État | Couleur | Description | Action |
|---|---|---|---|
| Allumé | Orange | Une erreur a été détectée sur le serveur. Une ou plusieurs des erreurs suivantes peuvent en être la cause :
|
Remarque Pour les modèles de serveur dotés de |
| Éteint | Aucune | Le serveur est hors tension ou sous tension et fonctionne correctement. | Aucune. |
11 Voyant d’activité réseau (vert)
| État | Couleur | Description |
|---|---|---|
| Allumé | Vert | Le serveur est connecté à un réseau. |
| Clignotant | Vert | Le réseau est connecté et actif. |
| Éteint | Aucune | Le serveur n’est pas connecté au réseau. Remarque Si le voyant de l’activité réseau est éteint lorsqu’un module OCP est installé, vérifiez les ports réseau à l’arrière de votre serveur afin de déterminer quel port est déconnecté. |
12 Connecteur de diagnostic externe
Le connecteur permet de connecter un ensemble de diagnostic externe. Voir Ensemble de diagnostics externe pour obtenir plus d’informations.
13 Loquets de déblocage de l'armoire
Si le serveur est installé dans une armoire, vous pouvez utiliser les taquets d’armoire pour l’en sortir. Vous pouvez également utiliser les taquets d’armoire et les vis pour fixer le serveur dans l’armoire afin de le sécuriser, en particulier sur les zones sujettes aux vibrations.
14 Baies d’unité 2,5 pouces
Les baies d’unité permettent d’installer des unités remplaçables à chaud 2,5 pouces. Lorsque vous installez des unités, respectez l’ordre des numéros de baie d’unité. L'intégrité EMI et le refroidissement du serveur sont assurés si toutes les baies d'unité sont occupées. Les baies d’unité vides doivent être occupées par des obturateurs de baie d’unité ou des obturateurs d’unité.
