Vista frontal del modelo de servidor con bahías E3.S 1T

Esta sección contiene información sobre la vista frontal del modelo de servidor con bahías E3.S 1T.

Vista frontal del modelo de servidor con bahías E3.S 1T

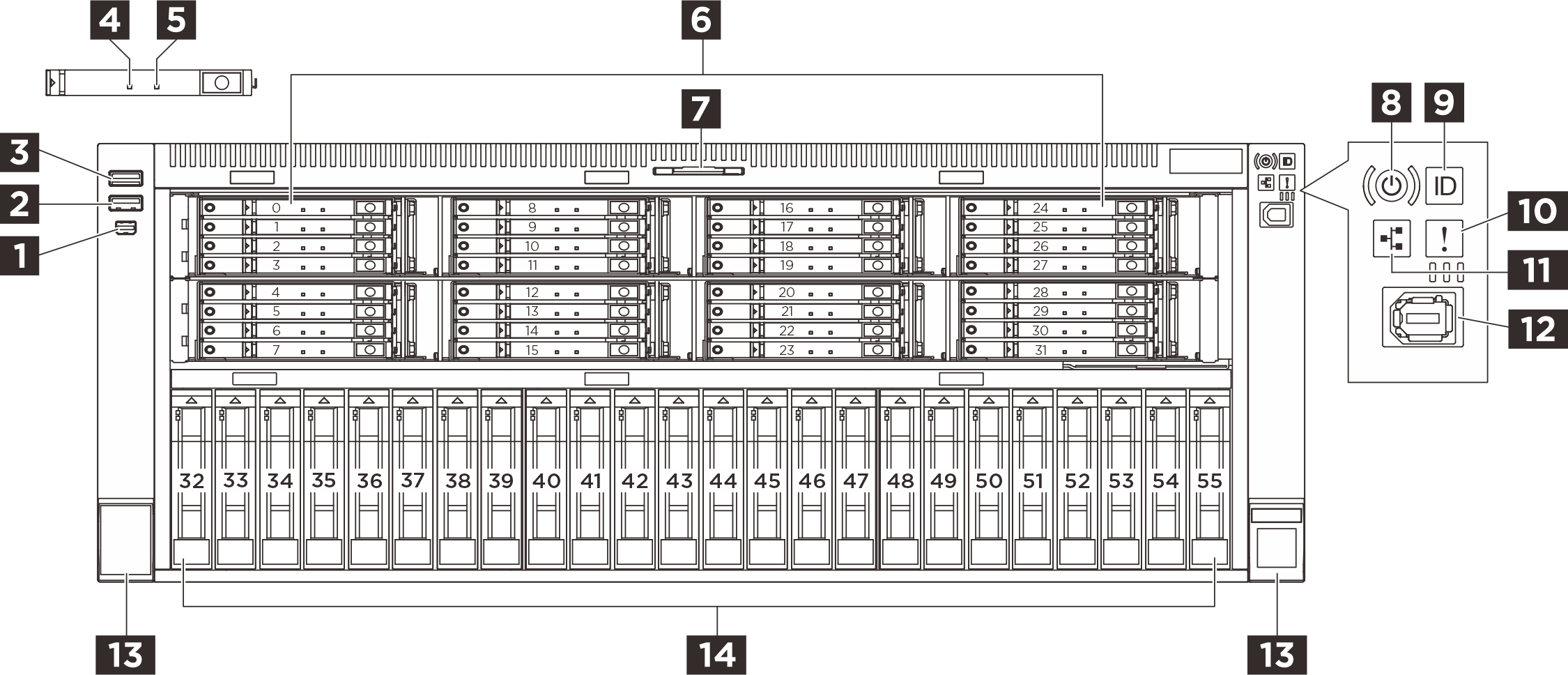

Figura 1. Vista frontal del modelo de servidor con bahías E3.S 1T
Front view of the sever model with E3.S 1T bays
1 Conector Mini DisplayPort2 Conector USB 3.2 Gen 1 (5 Gbps)
3 USB 3.2 Gen 1 (5 Gbps) con conector USB2.0 con gestión de XCC4 LED de estado de la unidad (amarillo)
5 LED de actividad de la unidad (verde)6 Bahías E3.S
7 Pestaña de información extraíble8 Botón de encendido con LED (verde)
9 Botón de ID del sistema con LED (azul)10 LED de error del sistema (amarillo)
11 LED de actividad de red (verde)12 Conector de diagnóstico externo
13 Pestillos de liberación del bastidor14 Bahías de unidad de 2,5 pulgadas

1 Conector Mini DisplayPort

El conector Mini DisplayPort (MiniDP) se puede utilizar para conectar un monitor de alto rendimiento y un monitor de entrada directa con un convertidor de video o los dispositivos que utilizan un conector MiniDP.

2 Conector USB 3.1 Gen 1 (5 Gbps)

El conector USB 3.1 Gen 1 (5 Gbps) puede utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.

3 USB 3.2 Gen 1 (5 Gbps) con conector USB2.0 con gestión de XCC

El conector puede funcionar como conector USB 3.2 Gen 1 normal para el SO host; se puede utilizar para conectar un dispositivo compatible con USB, como un teclado, mouse o dispositivo de almacenamiento USB.

Además, el conector puede funcionar como puerto de gestión USB 2.0 de Lenovo XClarity Controller.

4 5 LED de las unidades E3.S

Cada unidad E3.S viene con un LED de actividad y un LED de estado.

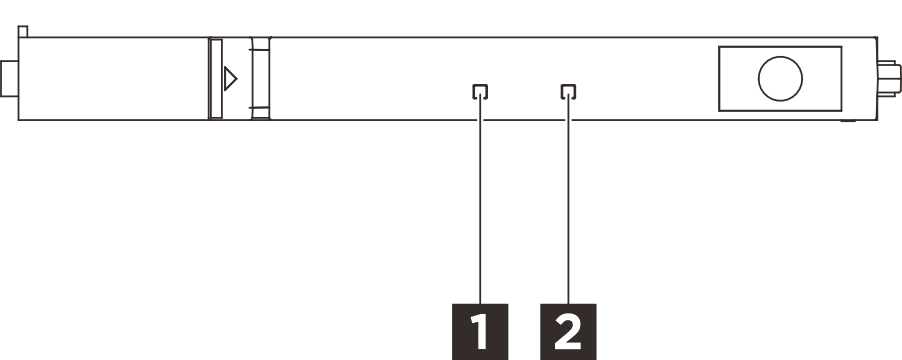

Figura 2. LED de la unidad E3.S 1T
E3.S 1T drive LEDs
LEDEstadoDescripción
1 LED de estado de la unidad (amarillo)Encendido persistenteLa unidad tiene un error.
Parpadeo lento (aproximadamente un destello por segundo)La unidad se está reconstruyendo.
Parpadeo rápido (aproximadamente tres destellos por segundo)La unidad se está identificando.
2 LED de actividad de la unidad (verde)Encendido persistenteLa unidad está recibiendo alimentación, pero no está activa.
ParpadeanteSe está accediendo a la unidad (leyendo o escribiendo datos).

6 Bahías de unidad E3.S

Las bahías de unidad se utilizan para instalar unidades de intercambio en caliente E3.S. Al instalar unidades, siga el orden de los números de las bahías de unidad. La refrigeración y la integridad EMI del servidor están protegidas si todas las bahías de unidad están ocupadas. Las bahías de unidad vacías se deben llenar con rellenos de bahía de unidad o rellenos de unidad.

7 Pestaña de información extraíble

Esta pestaña contiene información de red, como la dirección MAC y la etiqueta de acceso de red de XCC.

8 Botón de encendido con LED (verde)

Presione este botón para encender y apagar el servidor manualmente. Los estados del LED de encendido son los siguientes:
EstadoColorDescripción
Encendido persistenteVerdeEl servidor está encendido y en funcionamiento.
Parpadeo lento (aproximadamente un destello por segundo)VerdeEl servidor está apagado y no está listo para encenderse (estado de espera).
Parpadeo rápido (aproximadamente cuatro destellos por segundo)Verde
  • El servidor está apagado, pero XClarity Controller se está inicializando, y el servidor no está listo para encenderse.
  • La alimentación del conjunto de la placa del sistema ha fallado.
ApagadoNingunoNo hay alimentación o la fuente de alimentación presenta errores.

9 Botón de ID del sistema con LED (azul)

Utilice este botón de ID del sistema y el LED azul de ID del sistema para localizar visualmente el servidor. En la parte posterior del servidor también hay un LED de ID del sistema. Cada vez que se presiona el botón de ID del sistema, el estado de ambos LED de ID del sistema cambia. Los LED pueden cambiar a encendido, parpadeo o apagado. También puede utilizar Lenovo XClarity Controller o un programa de gestión remota para cambiar el estado del LED de ID del sistema para facilitar la localización visual del servidor entre otros servidores.

10 LED de error del sistema (amarillo)

El LED de error del sistema ayuda a determinar si hay errores del sistema.
EstadoColorDescripciónAcción
EncendidoÁmbarSe ha detectado un error en el servidor. Las causas pueden incluir, entre otras, uno o más de los siguientes errores:
  • La temperatura del servidor ha alcanzado el umbral no crítico de temperatura.

  • El voltaje del servidor alcanzó el umbral no crítico de voltaje.

  • Se detectó que un ventilador está funcionando a baja velocidad.

  • Se extrajo un ventilador de intercambio en caliente.

  • La fuente de alimentación tiene un error grave.

  • La fuente de alimentación no se encuentra conectada a la alimentación.

  • Error del procesador.

  • Error de la placa de E/S o de la placa del procesador del sistema.

  • Se detecta un estado anormal en el Processor Neptune® Core Module.

Nota
Para los modelos de servidor con Processor Neptune® Core Module, es necesario abrir la cubierta superior para comprobar el estado del LED del módulo de sensor de detección de filtraciones. Para obtener instrucciones, consulte LED del módulo de sensor de detección de filtraciones.
ApagadoNingunoEl servidor está apagado o está encendido y funciona correctamente.Ninguna.

11 LED de actividad de red (verde)

Cuando se instala un módulo OCP, el LED de actividad de red del conjunto de E/S frontal le ayuda a identificar la conectividad y la actividad de la red. Si no se instala ningún módulo de OCP, este LED estará apagado.
EstadoColorDescripción
EncendidoVerdeEl servidor está conectado a una red.
ParpadeanteVerdeLa red está conectada y activa.
ApagadoNingunoEl servidor está desconectado de la red.
Nota
Si el LED de actividad de red está apagado cuando hay un módulo de OCP instalado, compruebe los puertos de red de la parte posterior del servidor para determinar qué puerto está desconectado.

12 Conector de diagnóstico externo

El conector es para conectar un auricular de diagnóstico externo. Consulte Auricular de diagnóstico externo para obtener más detalles.

13 Pestillos de liberación del bastidor

Si el servidor se instala en un bastidor, puede utilizar los pestillos del bastidor para ayudarle a deslizar el servidor fuera del bastidor. También puede utilizar los pestillos del bastidor y los tornillos para fijar el servidor en el bastidor, de modo que el servidor no se deslice hacia fuera, algo especialmente importante en áreas propensas a la vibración.

14 Bahías de unidad de 2,5 pulgadas

Las bahías de unidad se utilizan para instalar unidades de intercambio en caliente de 2,5 pulgadas. Al instalar unidades, siga el orden de los números de las bahías de unidad. La refrigeración y la integridad EMI del servidor están protegidas si todas las bahías de unidad están ocupadas. Las bahías de unidad vacías se deben llenar con rellenos de bahía de unidad o rellenos de unidad.
