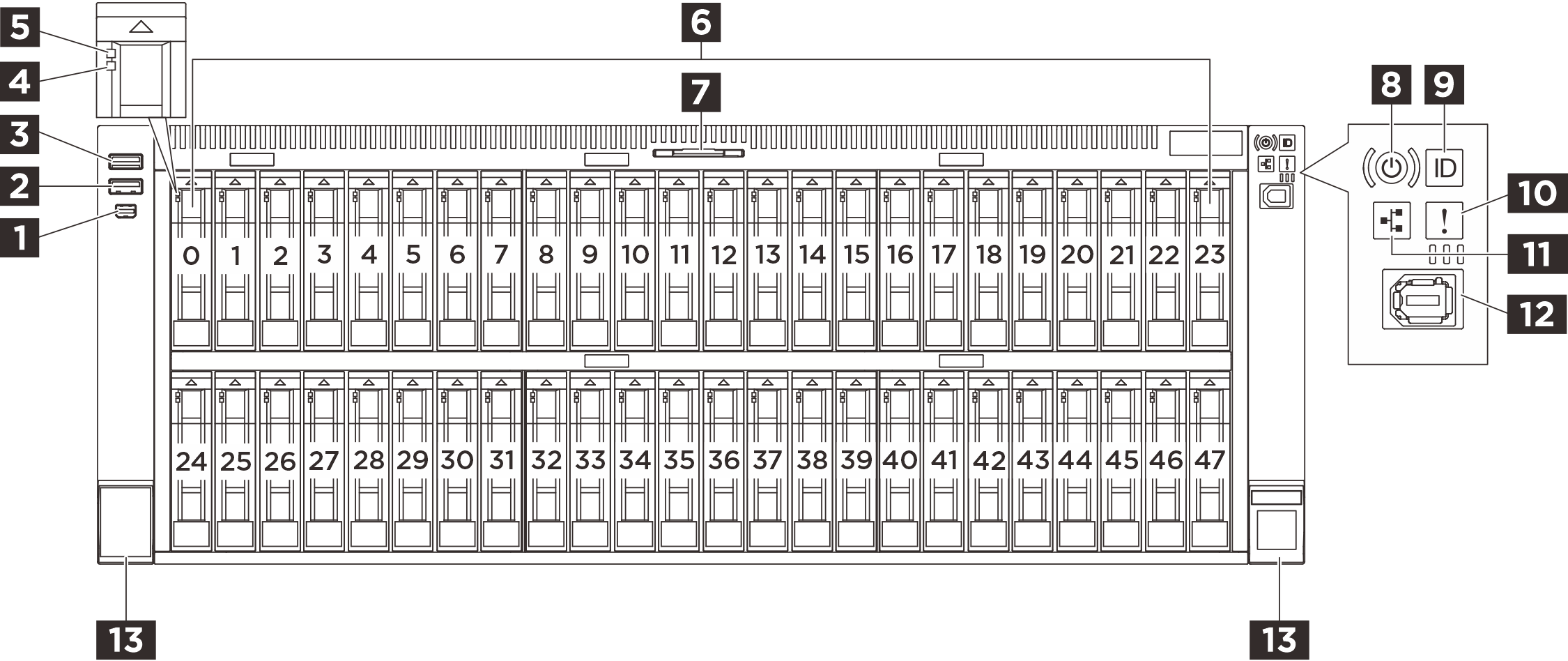

Vista frontal del modelo de servidor con bahías de 2,5 pulgadas
Esta sección contiene información sobre la vista frontal del modelo de servidor con unidades de 2,5 pulgadas.
Vista frontal del modelo de servidor con bahías de 2,5 pulgadas
| 1 Conector Mini DisplayPort | 2 Conector USB 3.2 Gen 1 (5 Gbps) |
| 3 USB 3.2 Gen 1 (5 Gbps) con conector USB2.0 con gestión de XCC | 4 LED de estado de la unidad (amarillo) |
| 5 LED de actividad de la unidad (verde) | 6 Bahías de unidad de 2,5 pulgadas |
| 7 Pestaña de información extraíble | 8 Botón de encendido con LED (verde) |
| 9 Botón de ID del sistema con LED (azul) | 10 LED de error del sistema (amarillo) |
| 11 LED de actividad de red (verde) | 12 Conector de diagnóstico externo |
| 13 Pestillos de liberación del bastidor |
1 Conector Mini DisplayPort
El conector Mini DisplayPort (MiniDP) se puede utilizar para conectar un monitor de alto rendimiento y un monitor de entrada directa con un convertidor de video o los dispositivos que utilizan un conector MiniDP.
2 Conector USB 3.1 Gen 1 (5 Gbps)
El conector USB 3.1 Gen 1 (5 Gbps) puede utilizarse para conectar un dispositivo compatible con USB, como un teclado, un mouse USB o un dispositivo de almacenamiento USB.
3 USB 3.2 Gen 1 (5 Gbps) con conector USB2.0 con gestión de XCC
El conector puede funcionar como conector USB 3.2 Gen 1 normal para el SO host; se puede utilizar para conectar un dispositivo compatible con USB, como un teclado, mouse o dispositivo de almacenamiento USB.
Además, el conector puede funcionar como puerto de gestión USB 2.0 de Lenovo XClarity Controller.

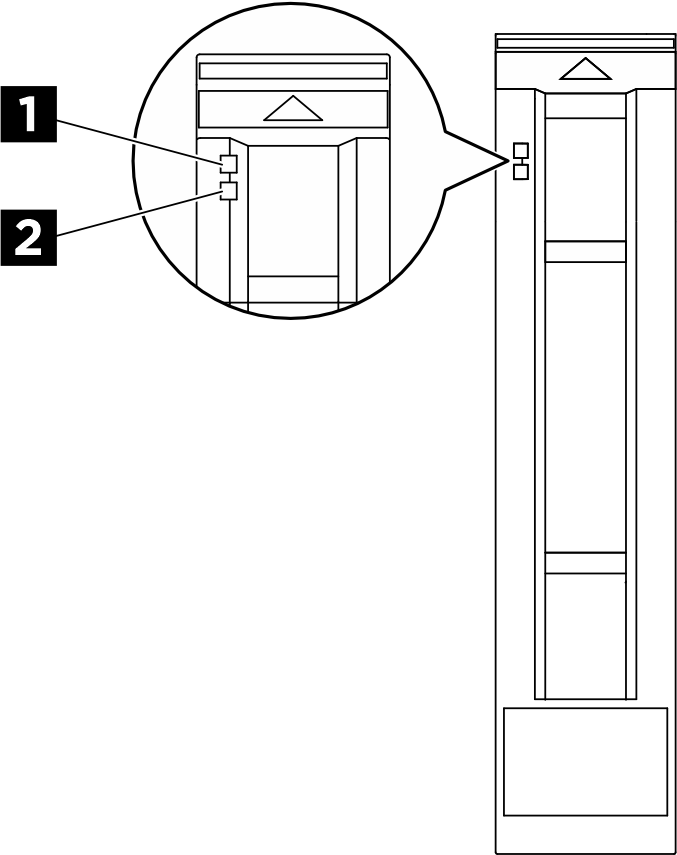

4 5 LED de las unidades de 2,5 pulgadas
Cada unidad de 2,5 pulgadas viene con un LED de actividad y un LED de estado.
| LED | Estado | Descripción |
|---|---|---|
| 1 LED de actividad de la unidad (verde) | Encendido persistente | La unidad está recibiendo alimentación, pero no está activa. |
| Parpadeante | Se está accediendo a la unidad (leyendo o escribiendo datos). | |
| 2 LED de estado de la unidad (amarillo) | Encendido persistente | La unidad tiene un error. |
| Parpadeo lento (aproximadamente un destello por segundo) | La unidad se está reconstruyendo. | |
| Parpadeo rápido (aproximadamente tres destellos por segundo) | La unidad se está identificando. |
6 Bahías de unidad de 2,5 pulgadas
Las bahías de unidad se utilizan para instalar unidades de intercambio en caliente de 2,5 pulgadas. Al instalar unidades, siga el orden de los números de las bahías de unidad. La refrigeración y la integridad EMI del servidor están protegidas si todas las bahías de unidad están ocupadas. Las bahías de unidad vacías se deben llenar con rellenos de bahía de unidad o rellenos de unidad.
7 Pestaña de información extraíble
Esta pestaña contiene información de red, como la dirección MAC y la etiqueta de acceso de red de XCC.
8 Botón de encendido con LED (verde)
| Estado | Color | Descripción |
|---|---|---|
| Encendido persistente | Verde | El servidor está encendido y en funcionamiento. |
| Parpadeo lento (aproximadamente un destello por segundo) | Verde | El servidor está apagado y no está listo para encenderse (estado de espera). |
| Parpadeo rápido (aproximadamente cuatro destellos por segundo) | Verde |
|
| Apagado | Ninguno | No hay alimentación o la fuente de alimentación presenta errores. |
9 Botón de ID del sistema con LED (azul)
Utilice este botón de ID del sistema y el LED azul de ID del sistema para localizar visualmente el servidor. En la parte posterior del servidor también hay un LED de ID del sistema. Cada vez que se presiona el botón de ID del sistema, el estado de ambos LED de ID del sistema cambia. Los LED pueden cambiar a encendido, parpadeo o apagado. También puede utilizar Lenovo XClarity Controller o un programa de gestión remota para cambiar el estado del LED de ID del sistema para facilitar la localización visual del servidor entre otros servidores.
10 LED de error del sistema (amarillo)
| Estado | Color | Descripción | Acción |
|---|---|---|---|
| Encendido | Ámbar | Se ha detectado un error en el servidor. Las causas pueden incluir, entre otras, uno o más de los siguientes errores:
|
Nota Para los modelos de servidor con |
| Apagado | Ninguno | El servidor está apagado o está encendido y funciona correctamente. | Ninguna. |
11 LED de actividad de red (verde)
| Estado | Color | Descripción |
|---|---|---|
| Encendido | Verde | El servidor está conectado a una red. |
| Parpadeante | Verde | La red está conectada y activa. |
| Apagado | Ninguno | El servidor está desconectado de la red. Nota Si el LED de actividad de red está apagado cuando hay un módulo de OCP instalado, compruebe los puertos de red de la parte posterior del servidor para determinar qué puerto está desconectado. |
12 Conector de diagnóstico externo
El conector es para conectar un auricular de diagnóstico externo. Consulte Auricular de diagnóstico externo para obtener más detalles.
13 Pestillos de liberación del bastidor
Si el servidor se instala en un bastidor, puede utilizar los pestillos del bastidor para ayudarle a deslizar el servidor fuera del bastidor. También puede utilizar los pestillos del bastidor y los tornillos para fijar el servidor en el bastidor, de modo que el servidor no se deslice hacia fuera, algo especialmente importante en áreas propensas a la vibración.
