Vista frontal do modelo de servidor com compartimentos de 2,5 polegadas

Esta seção contém informações sobre a vista frontal do modelo de servidor com unidades de 2,5 polegadas.

Vista frontal do modelo de servidor com compartimentos de 2,5 polegadas

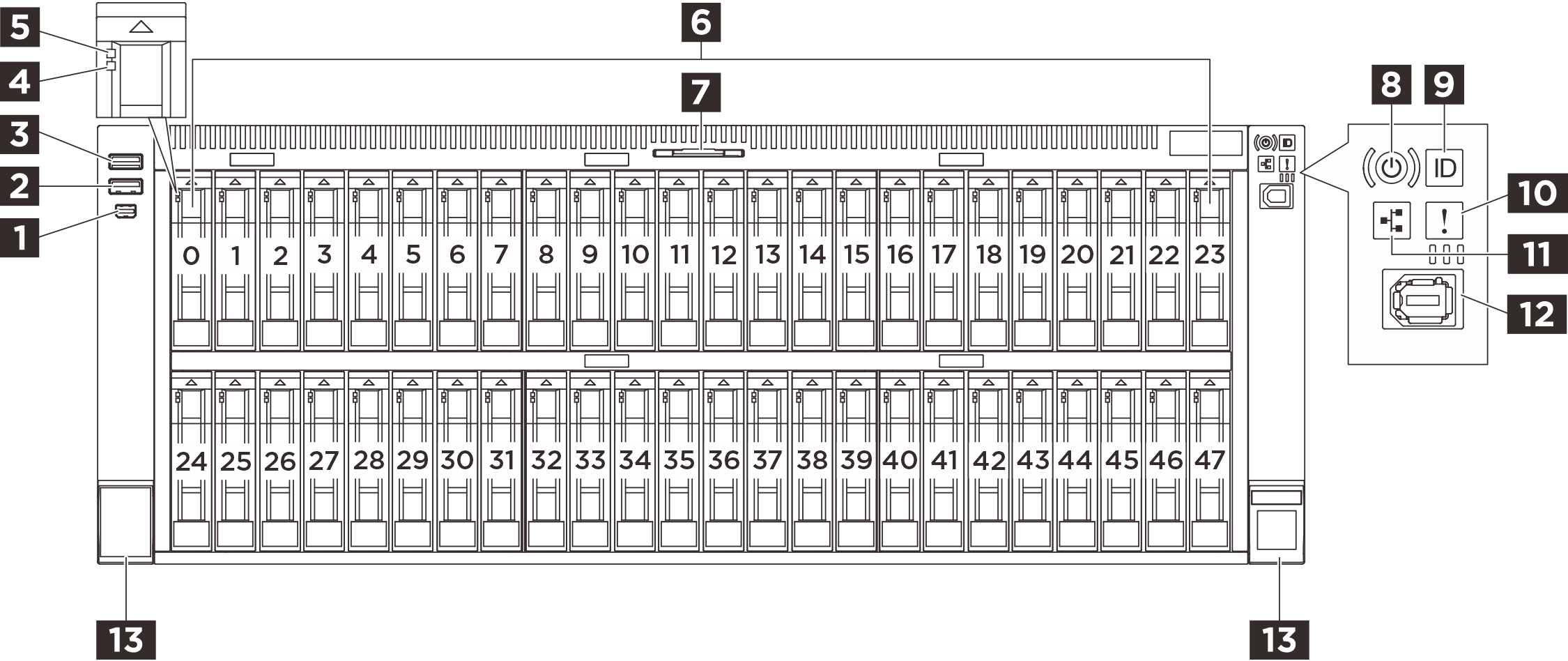

Figura 1. Vista frontal do modelo de servidor com compartimentos de 2,5 polegadas
Front view of the sever model with 2.5-inch bays
1 Conector Mini DisplayPort2 Conector USB 3.2 Gen 1 (5 Gbps)
3 USB 3.2 Gen 1 (5 Gbps) com gerenciamento de conector USB2.0 XCC4 LED de status da unidade (amarelo)
5 LED de atividade da unidade (verde)6 Compartimentos de unidades de 2,5 polegadas
7 Aba de informações removível8 Botão de energia com LED (verde)
9 Botão lD do sistema com LED (azul)10 LED de erro de sistema (amarelo)
11 LED de atividade da rede (verde)12 Conector de diagnóstico externo
13 Travas de liberação do rack

1 Conector Mini DisplayPort

O conector Mini DisplayPort (MiniDP) pode ser usado para conectar um monitor de alto desempenho e um monitor de unidade direta a um conversor de vídeo ou os dispositivos que usam um conector.

2 Conector USB 3.1 Gen 1 (5 Gbps)

O conector USB 3.1 Gen 1 (5 Gbps) pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

3 USB 3.2 Gen 1 (5 Gbps) com gerenciamento de conector USB2.0 XCC

O conector pode funcionar como um conector USB 3.2 Gen 1 normal para o sistema operacional host; ele pode ser usado para conectar um dispositivo compatível com USB, como um teclado USB, um mouse USB ou um dispositivo de armazenamento USB.

Além disso, o conector pode funcionar como uma porta de geranciamento do Lenovo XClarity Controller USB 2.0.

4 5 LEDs da unidade de 2,5 polegadas

Cada unidade de 2,5 polegadas vem com um LED de atividade e um LED de status.

Figura 2. LEDs da unidade de 2,5 polegadas
2.5-inch drive LEDs
LEDStatusDescrição
1 LED de atividade da unidade (verde)Luz contínuaA unidade está ligada, mas não está ativa.
PiscandoA unidade está sendo acessada (lendo ou gravando dados).
2 LED de status da unidade (amarelo)Luz contínuaA unidade tem um erro.
Piscando lentamente (cerca de um flash por segundo)A unidade está sendo reconstruída.
Piscando rapidamente (cerca de três flashes por segundo)A unidade está sendo identificada.

6 Compartimentos de unidades de 2,5 polegadas

Os compartimentos de unidade são usados para instalar unidades hot-swap de 2,5 polegadas. Ao instalar unidades, siga a ordem dos números dos compartimentos de unidades. A integridade contra interferência eletromagnética e o resfriamento do servidor são protegidos ao manter todos os compartimentos de unidades ocupados. Compartimentos de unidade vazios devem ser por ocupados por preenchimentos do compartimento de unidade ou por preenchimentos de unidade.

7 Aba de informações removível

Essa guia contém informações de rede, como o endereço MAC e a etiqueta de acesso à rede XCC.

8 Botão de energia com LED (verde)

Pressione esse botão para ligar e desligar o servidor manualmente. Os estados do LED de energia são os seguintes:
StatusCorDescrição
Luz contínuaVerdeO servidor está ligado e em execução.
Piscando lentamente (cerca de um flash por segundo)VerdeO servidor está desligado e está pronto para ser ligado (estado de espera).
Piscando rapidamente (cerca de quatro flashes por segundo)Verde
  • O servidor está desligado, mas o XClarity Controller está inicializando e o servidor não está pronto para ser ligado.
  • A energia do conjunto de placa-mãe falhou.
DesligadoNenhumaNão há energia presente ou a fonte de alimentação falhou.

9 Botão lD do sistema com LED (azul)

Use esse botão de ID do sistema e o LED azul de ID do sistema para localizar visualmente o servidor. Um LED de ID do sistema também está localizado na parte traseira do servidor. Cada vez que você pressionar o botão do ID do sistema, o estado dos LEDs de ID do sistema é alterado. Os LEDs podem ser alterados para acesos, piscando ou apagados. Também é possível usar o Lenovo XClarity Controller ou um programa de gerenciamento remoto para alterar o estado dos LEDs de ID do sistema com o objetivo de ajudar a localizar visualmente o servidor entre outros servidores.

10 LED de erro de sistema (amarelo)

O LED de erro do sistema ajuda a determinar se há erros no sistema.
StatusCorDescriçãoAção
LigadoÂmbarUm erro foi detectado no servidor. As causas podem incluir, entre outras, os erros a seguir:
  • A temperatura do servidor atingiu o limite de temperatura não crítica.

  • A voltagem do servidor atingiu o limite de voltagem não crítica.

  • Um ventilador está funcionando em baixa velocidade.

  • Um ventilador hot-swap foi removido.

  • A fonte de alimentação apresenta um erro crítico.

  • A fonte de alimentação não está conectada na energia.

  • Um erro do processador.

  • Uma placa de E/S do sistema ou um erro da placa do processador.

  • O status anormal é detectado no Processor Neptune® Core Module.

Nota
Em relação a modelos de servidor com o Processor Neptune® Core Module instalado, é necessário abrir a tampa superior para verificar o status do LED do módulo do sensor de detecção de vazamento. Para obter mais instruções, consulte LED do módulo do sensor de detecção de vazamento.
DesligadoNenhumaO servidor está desligado ou está ligado e funcionando corretamente.Nenhuma.

11 LED de atividade da rede (verde)

Quando um módulo OCP está instalado, o LED de atividade da rede no conjunto de E/S frontal ajuda a identificar a conectividade e a atividade da rede. Se nenhum módulo OCP estiver instalado, esse LED estará desligado.
StatusCorDescrição
LigadoVerdeO servidor está conectado a uma rede.
PiscandoVerdeA rede está conectada e ativa.
DesligadoNenhumaO servidor está desconectado da rede.
Nota
Se o LED de atividade de rede estiver apagado quando um módulo OCP estiver instalado, verifique as portas de rede na parte traseira do servidor para determinar qual porta está desconectada.

12 Conector de diagnóstico externo

O conector serve para conectar um monofone de diagnóstico externo. Consulte Monofone de diagnóstico externo para obter mais detalhes.

13 Travas de liberação do rack

Se seu servidor estiver instalado em um rack, você poderá usar as travas dele para ajudar a deslizar o servidor para fora do rack. Você também pode usar as travas e os parafusos do rack para fixar o servidor ao rack de forma que ele não deslize para fora, especialmente em áreas propensas a vibrações.
