配备 2.5 英寸插槽的服务器型号的前视图

本节介绍配备 2.5 英寸硬盘的服务器型号的前视图。

配备 2.5 英寸插槽的服务器型号的前视图​

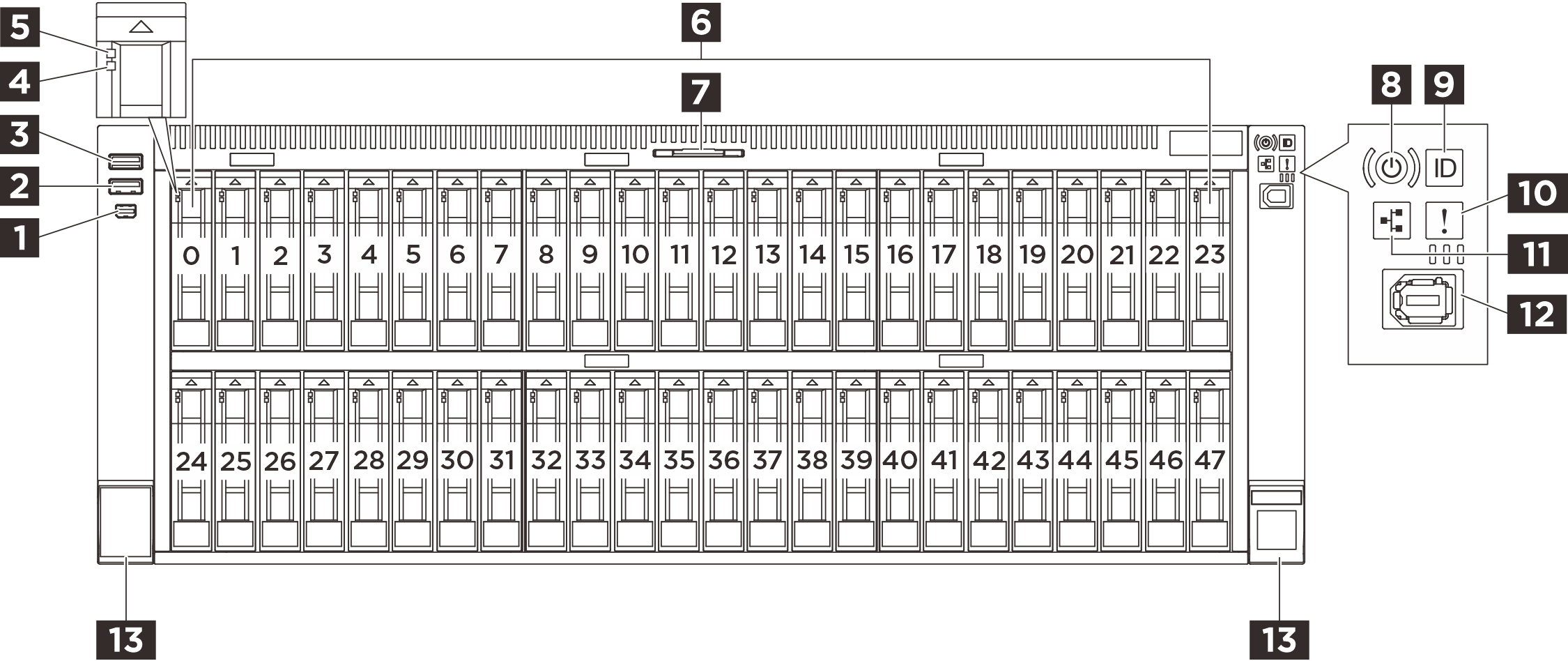

图 1. 配备 2.5 英寸插槽的服务器型号的前视图
Front view of the sever model with 2.5-inch bays
1 Mini DisplayPort 接口2 USB 3.2 Gen 1（5 Gbps）接口
3 具有 USB 2.0 XCC 管理功能的 USB 3.2 Gen 1（5 Gbps）接口4 硬盘状态 LED（黄色）
5 硬盘活动 LED（绿色）6 2.5 英寸硬盘插槽
7 抽取式信息卡8 带 LED（绿色）的电源按钮
9 带 LED（蓝色）的系统标识按钮10 系统错误 LED（黄色）
11 网络活动 LED（绿色）12 外部诊断接口
13 机架释放滑锁

1 Mini DisplayPort 接口​

Mini DisplayPort（MiniDP）接口可用于连接高性能显示器和带有视频转换器的直接驱动显示器，或使用 MiniDP 接口的设备。

2 USB 3.1 Gen 1（5 Gbps）接口​

USB 3.1 Gen 1（5 Gbps）接口可用于连接支持 USB 的设备，如 USB 键盘、USB 鼠标或 USB 存储设备。

3 具有 USB 2.0 XCC 管理功能的 USB 3.2 Gen 1（5 Gbps）接口​

此接口可以在主机操作系统中作为常规 USB 3.2 Gen 1 接口，在这种情况下可用于连接支持 USB 的设备，例如 USB 键盘、USB 鼠标或 USB 存储设备。

此外，此接口还可用作 USB 2.0 Lenovo XClarity Controller 管理端口。

4 5 2.5 英寸硬盘 LED​

每个 2.5 英寸硬盘都带有活动 LED 和状态 LED。

图 2. 2.5 英寸硬盘 LED
2.5-inch drive LEDs
LED状态描述
1 硬盘活动 LED（绿色）常亮硬盘已通电但未处于活动状态。
闪烁正在访问硬盘（读取或写入数据）。
2 硬盘状态 LED（黄色）常亮硬盘有错误。
缓慢闪烁（大约每秒闪烁一次）正在重建硬盘。
快速闪烁（大约每秒闪烁三次）正在识别硬盘。

6 2.5 英寸硬盘插槽​

这些硬盘插槽用于安装 2.5 英寸热插拔硬盘。安装硬盘时，按照硬盘插槽编号的顺序进行操作。通过占用所有硬盘插槽，可以保障服务器的 EMI 完整性和散热。空置的硬盘插槽必须已由硬盘插槽填充件或硬盘填充件占用。

7 抽取式信息卡​

此选项卡包含网络信息，例如 MAC 地址和 XCC 网络访问标签。

8 带 LED（绿色）的电源按钮​

按此按钮可手动开启和关闭服务器。电源 LED 的状态如下所示：
状态颜色描述
常亮绿色服务器已开启，并且正在运行。
缓慢闪烁（大约每秒闪烁一次）绿色服务器已关闭，并且准备好打开电源（待机状态）。
快速闪烁（大约每秒闪烁四次）绿色
  • 服务器已关闭，但 XClarity Controller 正在初始化，并且服务器未准备好打开电源。
  • 主板组合件电源出现故障。
熄灭无未接通电源，或者电源模块出现故障。

9 带 LED（蓝色）的系统标识按钮​

此系统标识按钮和蓝色系统标识 LED 可帮助您直观地确定服务器的位置。服务器背面也有系统标识 LED。每次按系统标识按钮时，这两个系统标识 LED 的状态都将改变。LED 状态可变为点亮、闪烁或熄灭。此外也可使用 Lenovo XClarity Controller 或远程管理程序来更改系统标识 LED 的状态，从而帮助您在众多服务器中直观地确定相应服务器的位置。

10 系统错误 LED（黄色）​

系统错误 LED 可帮助您确定是否存在任何系统错误。
状态颜色描述操作
点亮琥珀色在服务器上检测到错误。故障原因可能包括但不限于以下错误：

  • 服务器的温度达到了非临界温度阈值。

  • 服务器的电压达到了非临界电压阈值。

  • 已检测到风扇运行速度较低。

  • 已卸下热插拔风扇。

  • 电源模块有严重错误。

  • 电源模块未连接电源。

  • 处理器错误。

  • 系统 I/O 板或处理器板错误。

  • Processor Neptune® Core Module 上检测到异常状态。

  • 检查 Lenovo XClarity Controller 事件日志和系统事件日志，以确定具体错误原因。

  • 检查服务器中是否有其他 LED 点亮，从而帮助您找到错误来源。请参阅根据系统 LED 和诊断显示屏进行故障诊断。

  • 必要时请保存日志。

注
对于装有 Processor Neptune® Core Module的服务器型号，需要打开顶盖才能检查漏液检测传感器模块的 LED 状态。要了解更多说明，请参阅漏液检测传感器模块 LED。
熄灭无服务器关闭，或服务器开启且正常工作。无。

11 网络活动 LED（绿色）​

如果安装了 OCP 模块，则正面 I/O 组合件上的网络活动 LED 可帮助您识别网络连接和活动。如果未安装 OCP 模块，则此 LED 熄灭。
状态颜色描述
点亮绿色服务器已连接到网络。
闪烁绿色网络已连接并处于活动状态。
熄灭无服务器已断开网络连接。
注
如果安装 OCP 模块后网络活动 LED 熄灭，请检查服务器背面的网络端口，以确定哪个端口已断开连接。

12 外部诊断接口​

此端口用于连接外部诊断手持设备。请参阅外部诊断手持设备，以了解更多详细信息。

13 机架释放滑锁​

如果服务器安装在机架中，可使用机架滑锁帮助您将服务器从机架中滑出。还可使用机架滑锁和螺钉将服务器固定在机架中，使服务器无法滑出，这在容易出现震动的地区尤其有用。
