Вид спереди модели сервера с отсеками для 2,5-дюймовых дисков

В этом разделе представлены сведения о виде спереди модели сервера с 2,5-дюймовыми дисками.

Вид спереди модели сервера с отсеками для 2,5-дюймовых дисков​

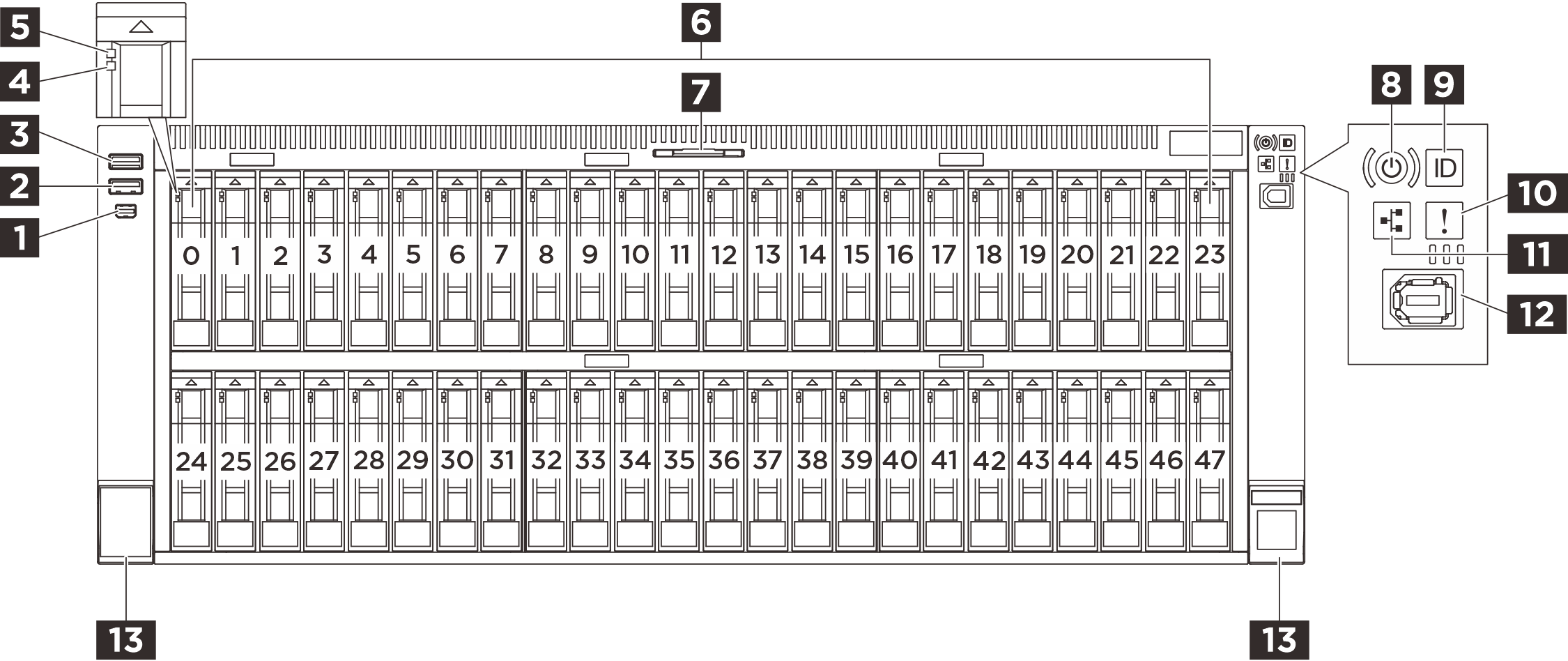

Рис. 1. Вид спереди модели сервера с отсеками для 2,5-дюймовых дисков
Front view of the sever model with 2.5-inch bays
1 Разъем Mini DisplayPort2 Разъем USB 3.2 Gen 1 (5 Гбит/с)
3 Разъем USB 3.2 Gen 1 (5 Гбит/с) с функцией управления системой XCC USB 2.04 Светодиодный индикатор состояния диска (желтый)
5 Светодиодный индикатор работы диска (зеленый)6 Отсеки для 2,5-дюймовых дисков
7 Выдвижной информационный язычок8 Кнопка питания со светодиодным индикатором (зеленый)
9 Кнопка идентификации системы со светодиодным индикатором (синий)10 Светодиодный индикатор системной ошибки (желтый)
11 Светодиодный индикатор активности сети (зеленый)12 Внешний разъем диагностики
13 Защелки стойки

1 Разъем Mini DisplayPort​

Разъем Mini DisplayPort (MiniDP) можно использовать для подключения монитора высокого разрешения и монитора прямого подключения (direct-drive monitor) с видеопреобразователем или устройств, в которых применяется разъем MiniDP.

2 Разъем USB 3.1 Gen 1 (5 Гбит/с)​

Разъем USB 3.1 Gen 1 (5 Гбит/с) можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

3 Разъем USB 3.2 Gen 1 (5 Гбит/с) с функцией управления системой XCC USB 2.0​

Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.

Кроме того, разъем может функционировать как порт управления USB 2.0 Lenovo XClarity Controller.

4 5 Светодиодные индикаторы 2,5-дюймовых дисков​

Каждый 2,5-дюймовый диск поставляется со светодиодным индикатором работы и светодиодным индикатором состояния.

Рис. 2. Светодиодные индикаторы 2,5-дюймовых дисков
2.5-inch drive LEDs
Светодиодный индикаторСостояниеОписание
1 Светодиодный индикатор работы диска (зеленый)ВклДиск включен, но не активен.
МигаетОсуществляется доступ к диску (чтение или запись данных).
2 Светодиодный индикатор состояния диска (желтый)ВклДиск неисправен.
Медленно мигает (примерно раз за секунду)Диск восстанавливается.
Быстро мигает (примерно три раза в секунду)Диск идентифицируется.

6 Отсеки для 2,5-дюймовых дисков​

Отсеки для дисков служат для установки оперативно заменяемых 2,5-дюймовых дисков. При установке дисков соблюдайте порядок номеров отсеков для дисков. Защита от электромагнитных помех и охлаждение сервера обеспечиваются, когда все отсеки для дисков заняты. Свободные отсеки для дисков должны быть закрыты заглушками отсеков для дисков или заглушками дисков.

7 Выдвижной информационный язычок​

На этой вкладке содержится информация о сети, например MAC-адрес и этикетка доступа к сети XCC.

8 Кнопка питания со светодиодным индикатором (зеленый)​

Нажмите эту кнопку, чтобы вручную включить или выключить сервер. Возможны следующие состояния светодиодного индикатора включения питания.
СостояниеЦветОписание
ВклЗеленыйСервер включен и работает.
Медленно мигает (примерно раз за секунду)ЗеленыйСервер выключен и готов к включению (режим ожидания).
Быстро мигает (примерно четыре раза за секунду)Зеленый
  • Сервер выключен, но XClarity Controller инициализируется и сервер не готов к включению.
  • Сбой питания блока материнской платы.
ВыклНетПитание не подается, или неисправен блок питания.

9 Кнопка идентификации системы со светодиодным индикатором (синий)​

Кнопка идентификации системы и синий светодиодный индикатор идентификации системы служат для визуального определения местоположения сервера. Светодиодный индикатор идентификации системы также находится на задней панели сервера. При каждом нажатии кнопки идентификации системы состояние обоих светодиодных индикаторов идентификации системы изменяется. Светодиодные индикаторы могут гореть, мигать или не гореть. Можно также с помощью Lenovo XClarity Controller или программы удаленного управления изменить состояние светодиодных индикаторов идентификации системы, чтобы было легче визуально найти сервер среди других серверов.

10 Светодиодный индикатор системной ошибки (желтый)​

Светодиодный индикатор системной ошибки помогает определить наличие каких-либо системных ошибок.
СостояниеЦветОписаниеДействие
ВклЖелтыйНа сервере обнаружена ошибка. Она может быть вызвана следующими ошибками (но не только ими):

  • Температура сервера достигла некритического порогового значения.

  • Напряжение сервера достигло некритического порогового значения.

  • Вентилятор работает с низкой скоростью.

  • Извлечен оперативно заменяемый вентилятор.

  • Критическая ошибка в блоке питания.

  • Блок питания не подключен к источнику питания.

  • Ошибка процессора.

  • Ошибка системной платы ввода-вывода или процессорной платы.

  • Обнаружено аномальное состояние в Processor Neptune® Core Module.

Прим.
Для моделей серверов с установленным модулем Processor Neptune® Core Module необходимо открыть верхний кожух, чтобы проверить состояние светодиодного индикатора модуля датчика обнаружения утечки. Дополнительные инструкции см. в разделе Светодиодный индикатор модуля датчика обнаружения утечки.
ВыклНетСервер выключен или включен и работает нормально.Нет.

11 Светодиодный индикатор активности сети (зеленый)​

Если установлен модуль OCP, светодиодный индикатор активности сети на переднем блоке ввода-вывода позволяет определить наличие подключения к сети и ее активность. Если модуль OCP не установлен, этот светодиодный индикатор не горит.
СостояниеЦветОписание
ВклЗеленыйСервер подключен к сети.
МигаетЗеленыйСеть подключена и находится в активном состоянии.
ВыклНетСервер отключен от сети.
Прим.
Если светодиодный индикатор активности сети при установленном модуле OCP не горит, проверьте сетевые порты с задней стороны сервера, чтобы определить, какой порт отключен.

12 Внешний разъем диагностики​

Этот разъем предназначен для подключения внешнего диагностического прибора. Дополнительные сведения см. в разделе Внешний диагностический прибор .

13 Защелки стойки​

Если сервер установлен в стойку, выдвинуть его из стойки можно с помощью защелок. Кроме того, с помощью защелок стойки и винтов можно закрепить сервер в стойке таким образом, чтобы он не выскальзывал, особенно в местах, подверженных вибрации.
