Vista anteriore del modello di server con vani da 2,5"
Questa sezione contiene informazioni sulla vista anteriore del modello di sever con unità da 2,5".

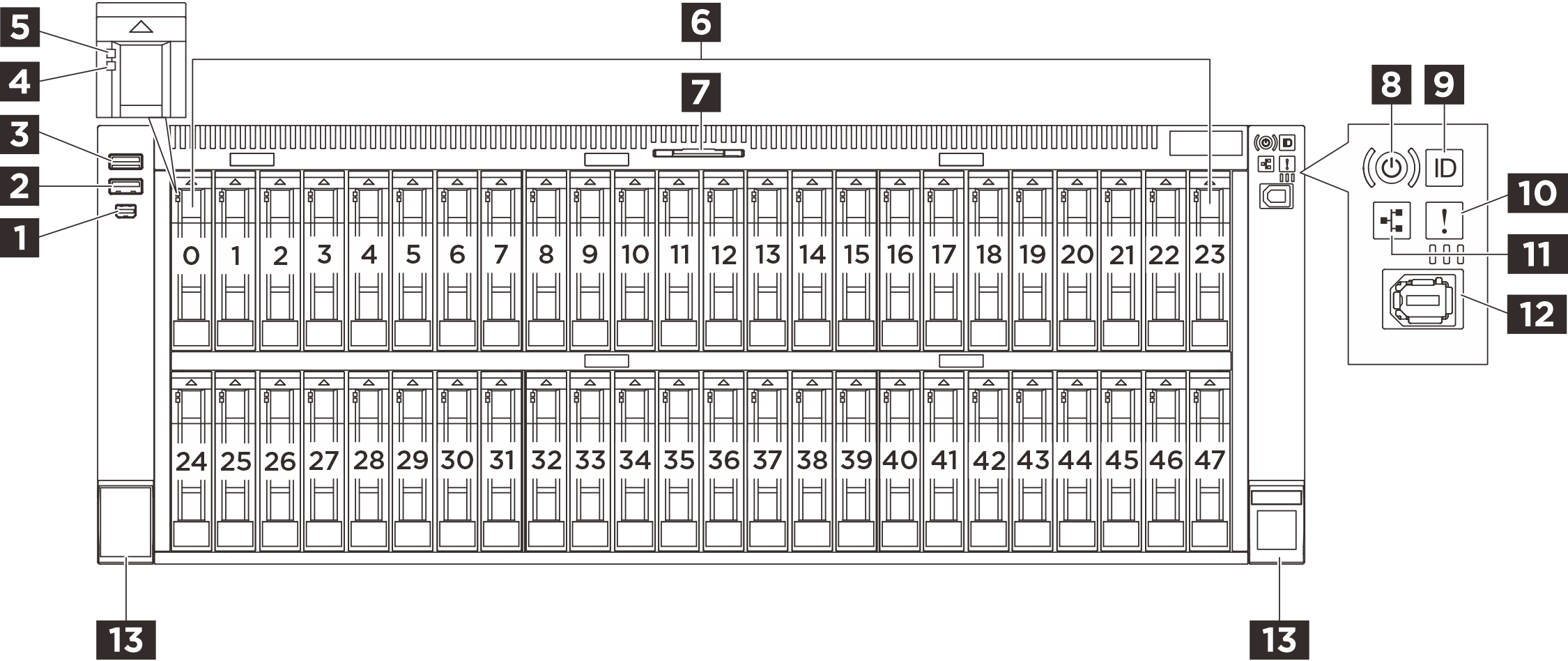

Vista anteriore del modello di server con vani da 2,5"
| 1 Connettore Mini DisplayPort | 2 Connettore USB 3.2 Gen 1 (5 Gbps) |
| 3 USB 3.2 Gen 1 (5 Gbps) con gestione connettore USB2.0 XCC | 4 LED di stato dell'unità (giallo) |
| 5 LED di attività dell'unità (verde) | 6 Vani delle unità da 2,5" |
| 7 Scheda informativa estraibile | 8 Pulsante di alimentazione con LED (verde) |
| 9 Pulsante ID di sistema con LED (blu) | 10 LED di errore di sistema (giallo) |
| 11 LED di attività della rete (verde) | 12 Connettore di diagnostica esterno |
| 13 Fermi di rilascio del rack |
1 Connettore Mini DisplayPort
Il connettore Mini DisplayPort (MiniDP) può essere utilizzato per collegare un monitor ad alte prestazioni, un monitor ad azionamento diretto con un convertitore video o altri dispositivi che utilizzano un connettore MiniDP.
2 Connettore USB 3.1 Gen 1 (5 Gbps)
Il connettore USB 3.1 Gen 1 (5 Gbps) può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.
3 USB 3.2 Gen 1 (5 Gbps) con gestione connettore USB2.0 XCC
Il connettore può funzionare come un normale connettore USB 3.2 Gen 1 per il sistema operativo host. Può essere utilizzato per collegare un dispositivo compatibile con USB, come una tastiera USB, un mouse USB o un dispositivo di storage USB.
Inoltre, il connettore può funzionare come porta di gestione USB 2.0 Lenovo XClarity Controller.
4 5 LED dell'unità da 2,5"
Ogni unità da 2,5" è dotata di un LED di attività e un LED di stato.
| LED | Stato | Descrizione |
|---|---|---|
| 1 LED di attività dell'unità (verde) | Acceso fisso | L'unità è alimentata ma non è attiva. |
| Lampeggiante | È in corso l'accesso all'unità (lettura o scrittura dei dati). | |
| 2 LED di stato dell'unità (giallo) | Acceso fisso | Si è verificato un errore dell'unità. |
| Lampeggia lentamente (circa una volta al secondo) | È in corso la ricostruzione dell'unità. | |
| Lampeggia velocemente (circa tre lampeggi al secondo) | È in corso l'identificazione dell'unità. |
6 Vani delle unità da 2,5"
I vani delle unità vengono utilizzati per installare le unità hot-swap da 2,5". Quando si installano le unità, seguire l'ordine dei numeri dei vani dell'unità. L'integrità EMI e il raffreddamento del server vengono protetti occupando tutti i vani. I vani dell'unità liberi devono essere occupati da elementi di riempimento del vano dell'unità o dell'unità.
7 Scheda informativa estraibile
Questa scheda contiene informazioni sulla rete, come l'indirizzo MAC e l'etichetta di accesso alla rete di XCC.
8 Pulsante di alimentazione con LED (verde)
| Stato | Colore | Descrizione |
|---|---|---|
| Acceso fisso | Verde | Il server è acceso e in funzione. |
| Lampeggia lentamente (circa una volta al secondo) | Verde | Il server è spento ed è pronto per essere acceso (stato di standby). |
| Lampeggia rapidamente (circa quattro volte al secondo) | Verde |
|
| Spento | Nessuno | L'alimentazione non è presente o l'alimentatore è guasto. |
9 Pulsante ID di sistema con LED (blu)
Utilizzare questo pulsante ID di sistema e il LED ID di sistema blu per individuare visivamente il server. Un LED ID di sistema è presente anche sul retro del server. Ogni volta che si preme il pulsante ID di sistema, lo stato di entrambi i LED ID di sistema cambia. Lo stato dei LED può essere modificato in acceso, lampeggiante o spento. È anche possibile utilizzare Lenovo XClarity Controller o un programma di gestione remota per modificare lo stato dei LED ID di sistema e semplificare l'identificazione visiva del server tra altri server.
10 LED di errore di sistema (giallo)
| Stato | Colore | Descrizione | Azione |
|---|---|---|---|
| Acceso | Giallo | È stato rilevato un errore nel server. Le cause possono essere riconducibili, tra gli altri, ai seguenti errori:
|
Nota Per i modelli di server in cui è installato il modulo |
| Spento | Nessuno | Il server è spento oppure è acceso e funziona correttamente. | Nessuno. |
11 LED di attività della rete (verde)
| Stato | Colore | Descrizione |
|---|---|---|
| Acceso | Verde | Il server è connesso a una rete. |
| Lampeggiante | Verde | La rete è connessa e attiva. |
| Spento | Nessuno | Il server è disconnesso dalla rete. Nota Se il LED dell'attività di rete è spento quando è installato un modulo OCP, controllare le porte di rete nella parte posteriore del server per determinare quale porta è disconnessa. |
12 Connettore di diagnostica esterno
Il connettore è per il collegamento di un ricevitore di diagnostica esterno. Per ulteriori dettagli, vedere Ricevitore di diagnostica esterno .
13 Fermi di rilascio del rack
Se il server è installato in un rack, è possibile utilizzare i fermi del rack per estrarre il server dal rack facendolo scorrere. È anche possibile utilizzare i fermi e le viti del rack per fissare il server al rack in modo che non possa scivolare verso l'esterno, in particolare in aree soggette a vibrazioni.
