Desensamblaje del conjunto de la placa del sistema para el reciclaje

Siga las instrucciones de esta sección para desensamblar el conjunto de la placa del sistema antes de reciclar.

Acerca de esta tarea

Antes de desensamblar el conjunto de la placa del sistema:

Separe la placa de E/S del sistema de la placa del procesador.
Nota
Para evitar que se dañe el contacto de la placa de E/S, presione y levante un poco el émbolo de la placa de E/S y tire la placa de E/S hacia fuera. Durante toda la acción de extracción, asegúrese de que la placa de E/S se mantenga lo más horizontal posible.

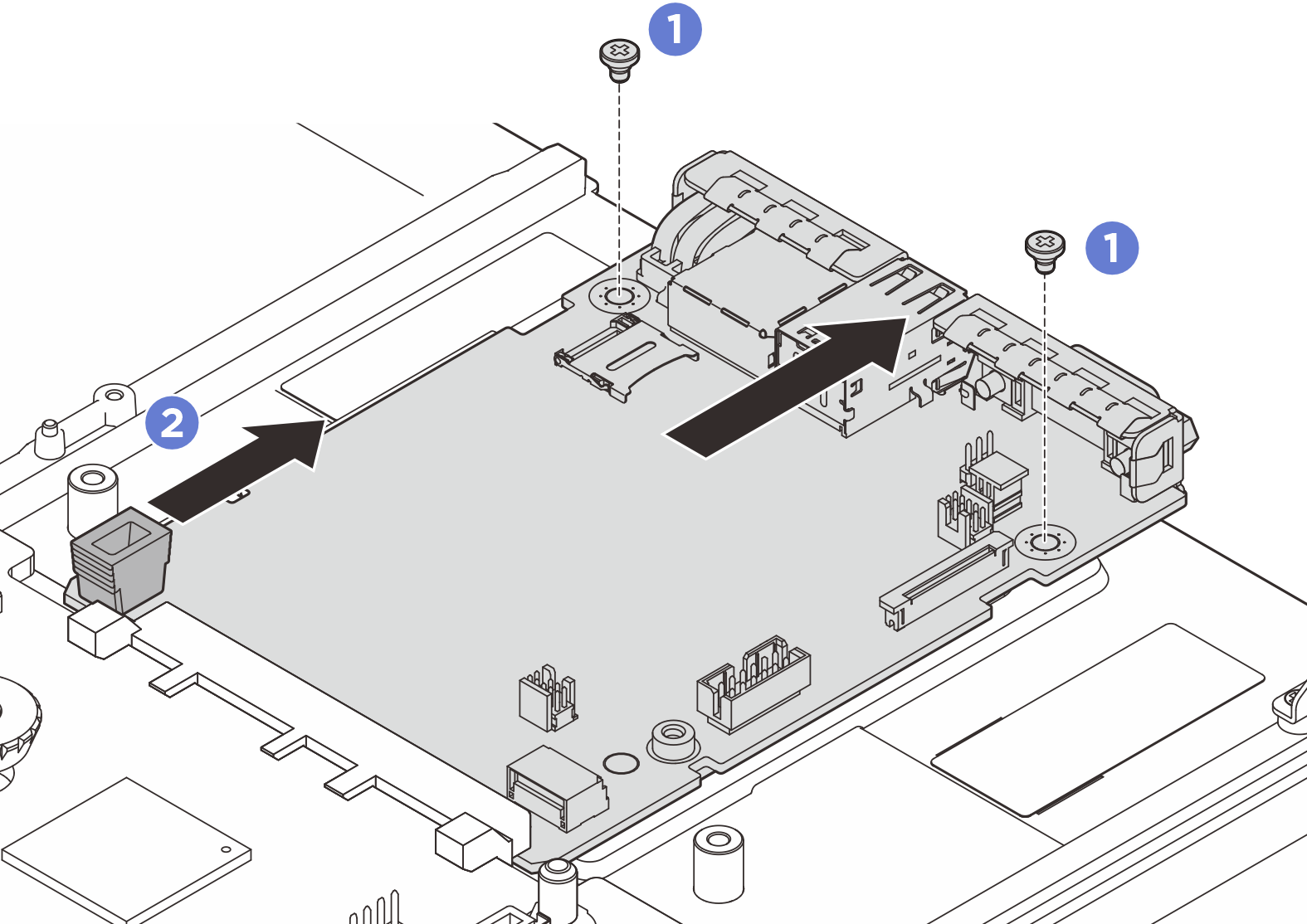

Figura 1. Extracción de la placa de E/S del sistema
1. Quite los tornillos que fijan la placa de E/S del sistema.
2. Sujete el asa y deslice la placa de E/S del sistema hacia la parte posterior para separarla de la placa del procesador.
Consulte los reglamentos locales, de desechos o de eliminación para asegurar el cumplimiento.

Procedimiento

Extraiga los siguientes componentes, tal como se muestra:
- Cinco patillas guía (con una llave inglesa de 7 mm)
- Dos tornillos de bajo perfil (con un destornillador PH2)
- Dos émbolos (con un destornillador PH2)
Figura 2. Extracción del componente

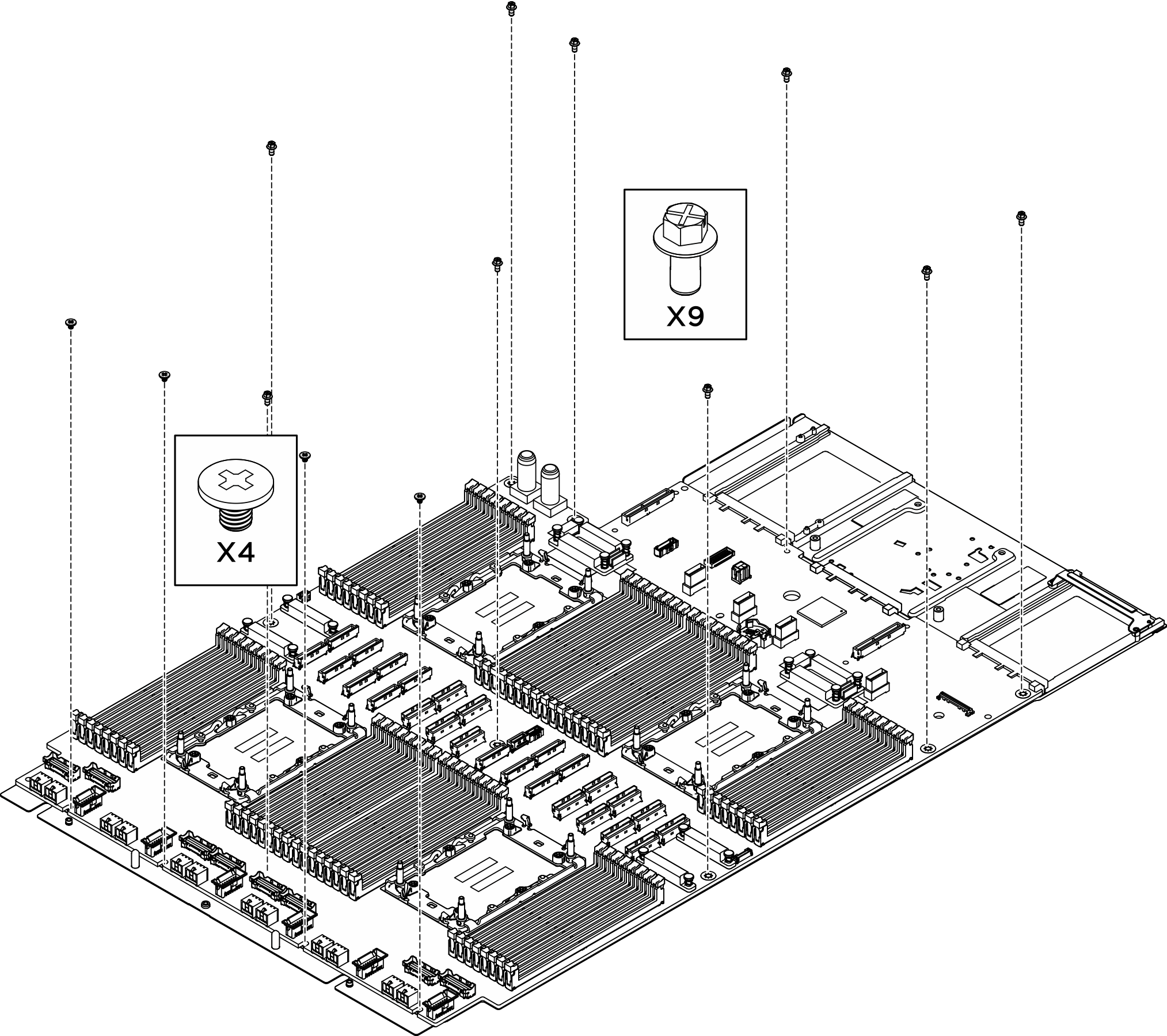

Quite los siguientes tornillos, tal como se muestra:
- Cuatro tornillos de bajo perfil (con un destornillador PH2)
- Nueve tornillos de ranuras (con destornillador PH1)
Figura 3. Extracción de tornillos

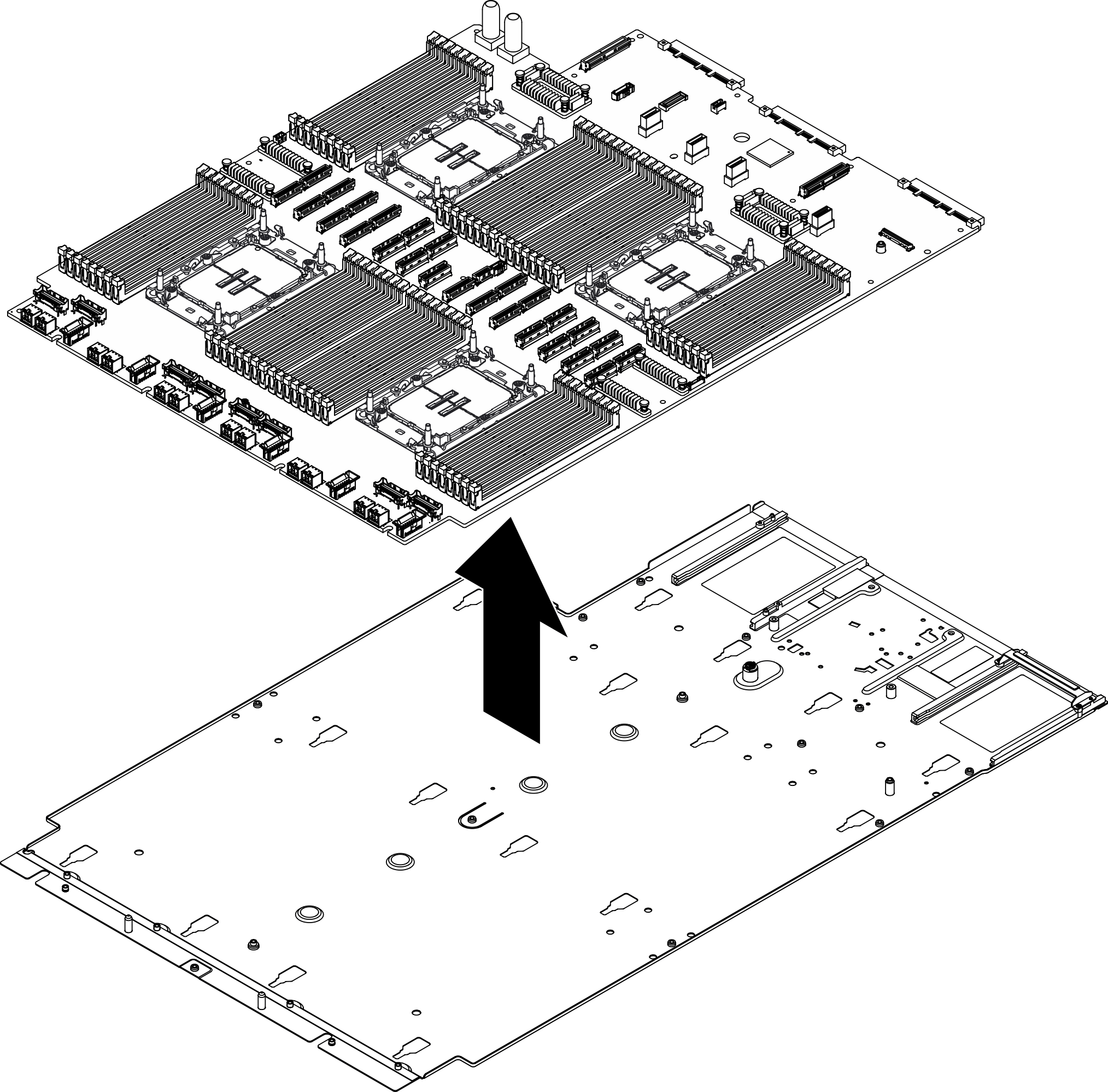

Separe la placa del procesador de la chapa de soporte.
Figura 4. Desensamblaje de la placa del procesador

Después de finalizar

Después de desensamblar el conjunto de la placa del sistema, recicle la unidad según lo estipulado en la normativa local.
