Разборка блока материнской платы для утилизации
В этом разделе приведены инструкции по разборке блока материнской платы перед утилизацией.
Об этой задаче
Перед разборкой блока материнской платы выполните указанные ниже действия.

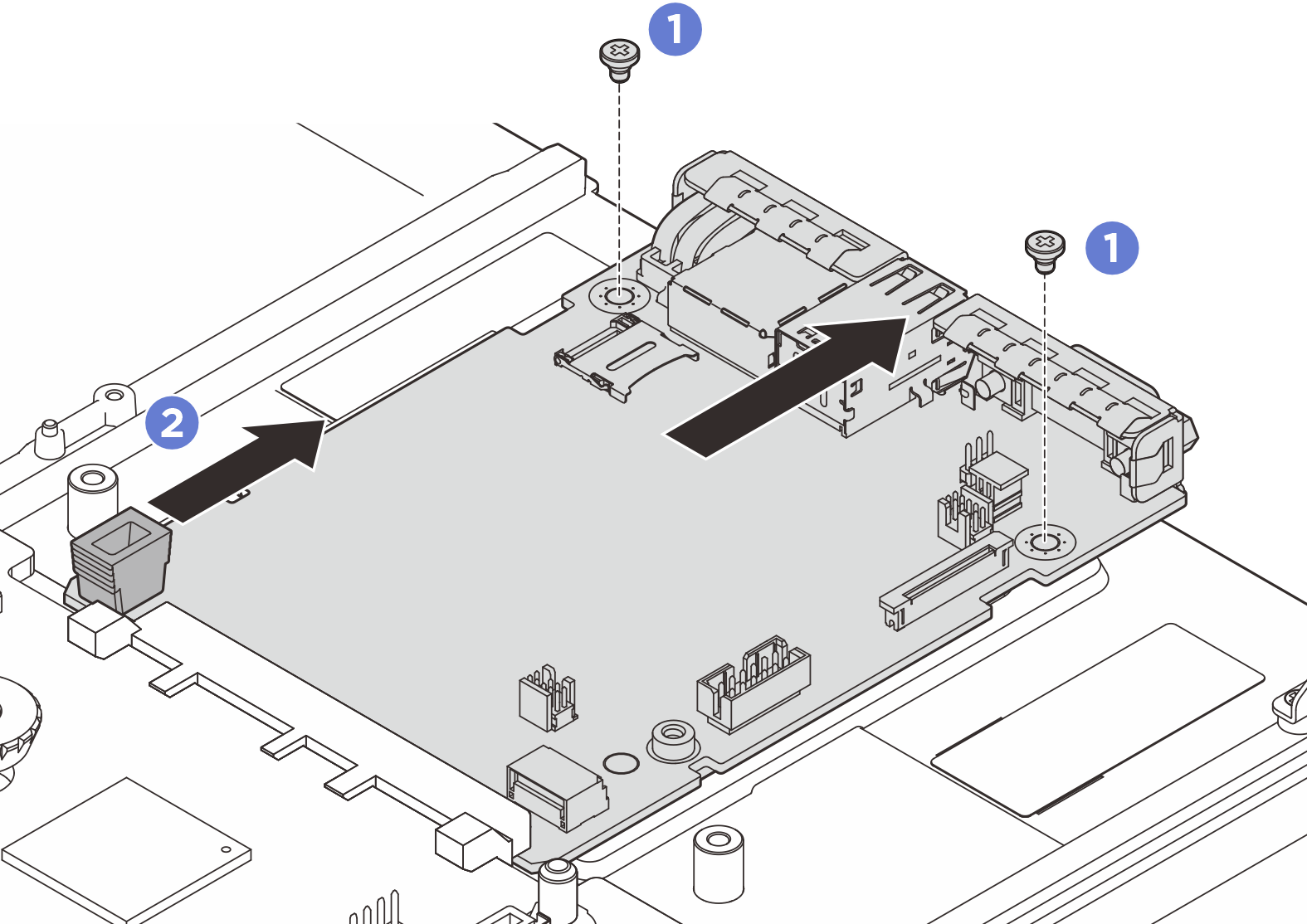

- Снимите системную плату ввода-вывода с процессорной платы.Прим.Чтобы не повредить контакт платы ввода-вывода, сожмите и немного поднимите рычаг на ней, а затем переместите плату ввода-вывода в направлении наружу. При перемещении платы ввода-вывода в направлении наружу следите за тем, чтобы она оставалась в горизонтальном положении.Рис. 1. Снятие системной платы ввода-вывода
Открутите винты, фиксирующие системную плату ввода-вывода.
Сожмите ручку и сдвиньте системную плату ввода-вывода в направлении задней панели, чтобы снять ее с процессорной платы.
Обратитесь к местным нормам по защите окружающей среды, выбрасыванию отходов и утилизации, чтобы обеспечить соответствие требованиям.
Процедура

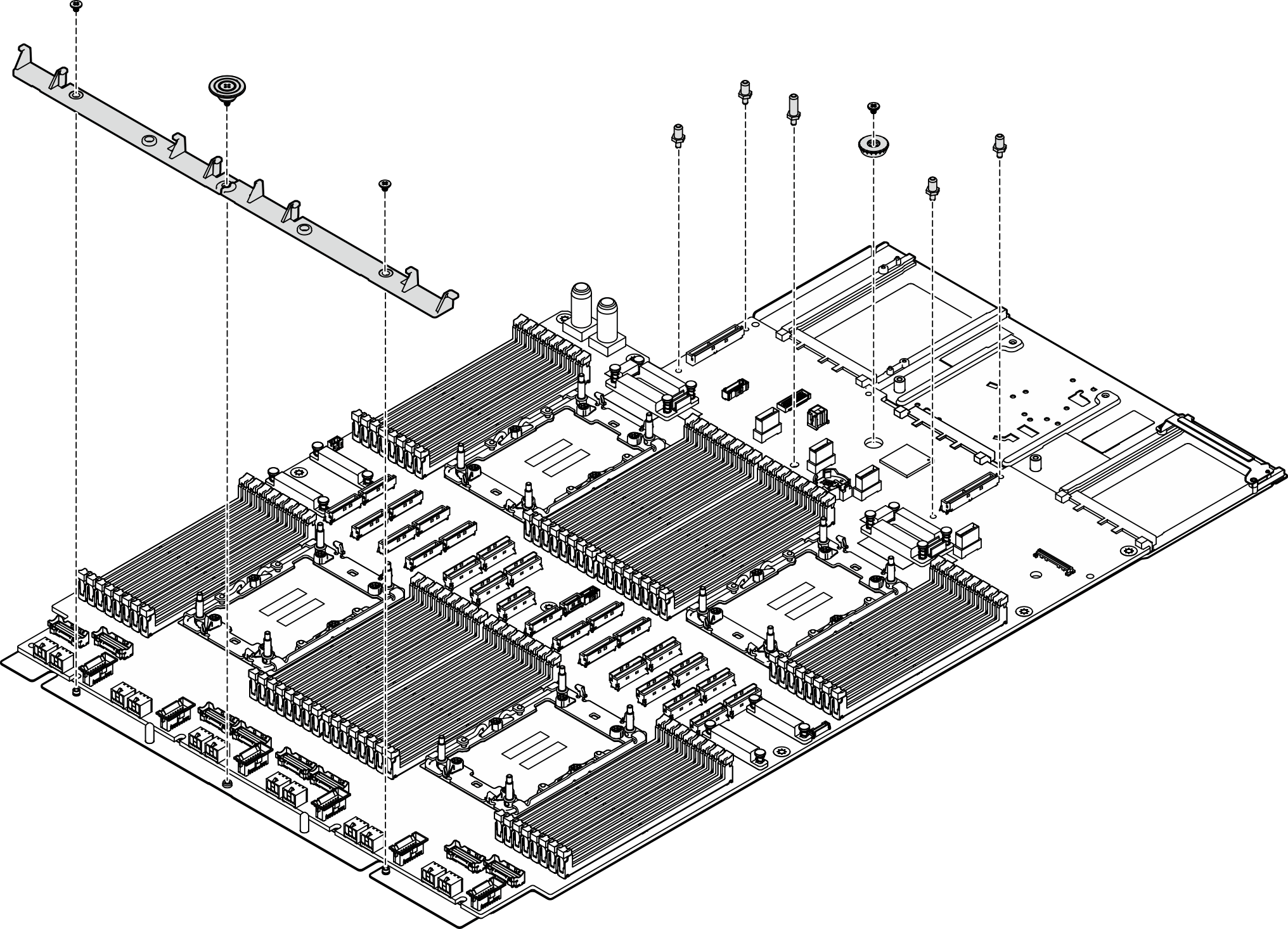

- Снимите следующие компоненты, как показано на рисунке.
- Пять направляющих штырьков (с помощью ключа 7 мм).
- Два низкопрофильных винта (с помощью отвертки PH2).
- Два рычага (с помощью отвертки PH2)
Рис. 2. Снятие компонентов

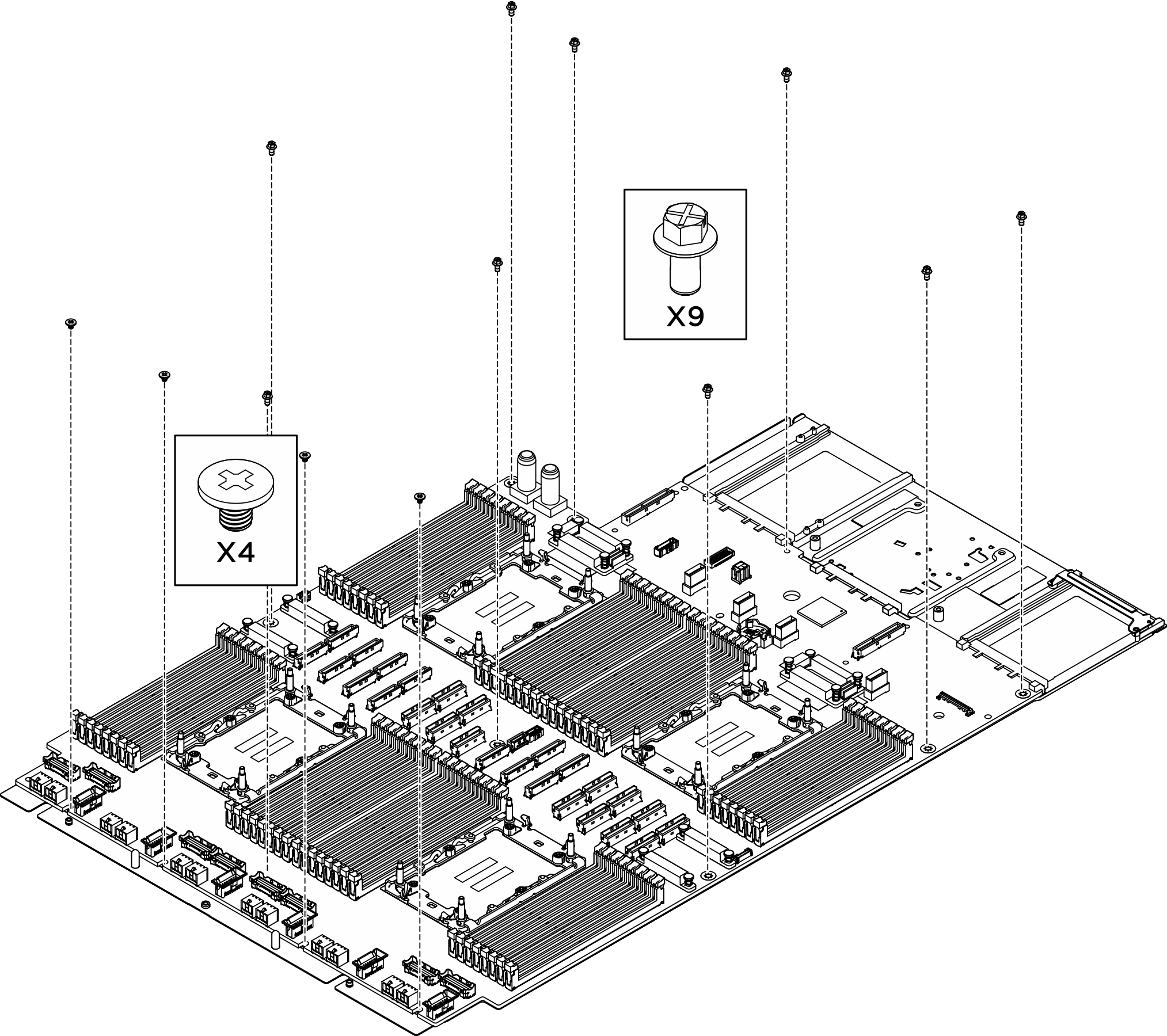

- Удалите следующие винты (см. рисунок):
- Четыре низкопрофильных винта (с помощью отвертки PH2).
- Девять винтов со шлицами (с помощью отвертки PH1)
Рис. 3. Удаление винтов
- Снимите процессорную плату с несущего металлического листа.Рис. 4. Разборка процессорной платы
После завершения
После разборки блока материнской платы утилизируйте его в соответствии с местными правилами.
