リサイクルのためのシステム・ボード・アセンブリーの分解

リサイクルの前にシステム・ボード・アセンブリーを分解するには、このセクションの説明に従ってください。

このタスクについて

システム・ボード・アセンブリーを分解する前に:

  1. システム I/O ボードをプロセッサー・ボードから取り外します。
    注
    I/O ボードの接点が損傷しないように、I/O ボード上のプランジャーをつまんで少し上に持ち上げ、I/O ボードを外側に引き出します。引き上げ操作が終わるまで、I/O ボードをできる限り水平に保つ必要があります。

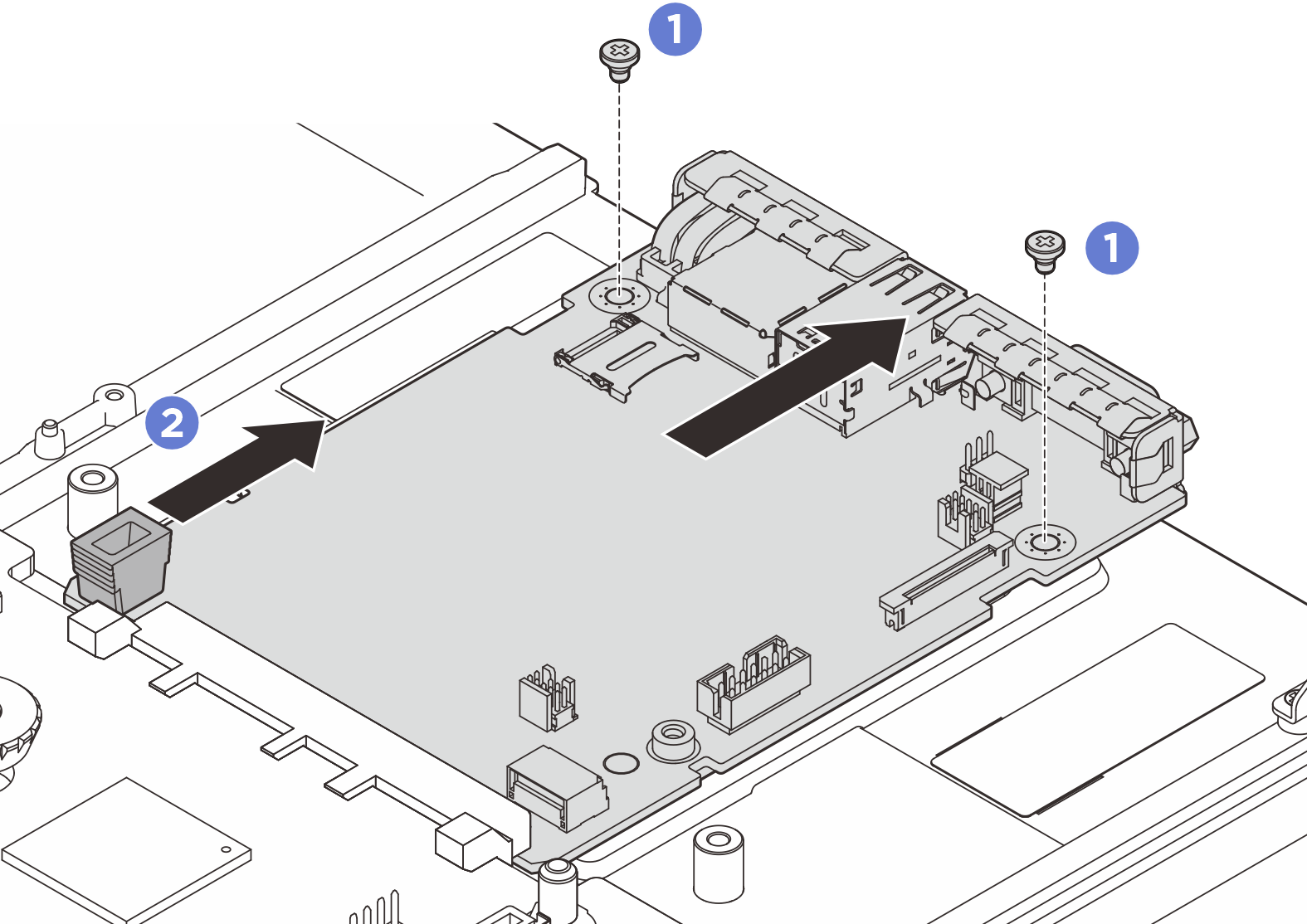

    図 1. システム I/O ボードの取り外し
    System I/O board removal

    1. システム I/O ボードを固定しているねじを取り外します。

    2. ハンドルをつまみ、システム I/O ボードを背面に向けてスライドしてプロセッサー・ボードから外します。

  2. 地域の環境規則、廃棄規則、または処分規則を参照して、コンプライアンスを遵守してください。

手順

  1. 図のように、次のコンポーネントを取り外します。
    • ガイド・ピン 5 本 (7 mm レンチ使用)
    • ロー・プロファイルねじ 2 本 (PH2 ドライバー使用)
    • プランジャー x 2 (PH2 ドライバー使用)

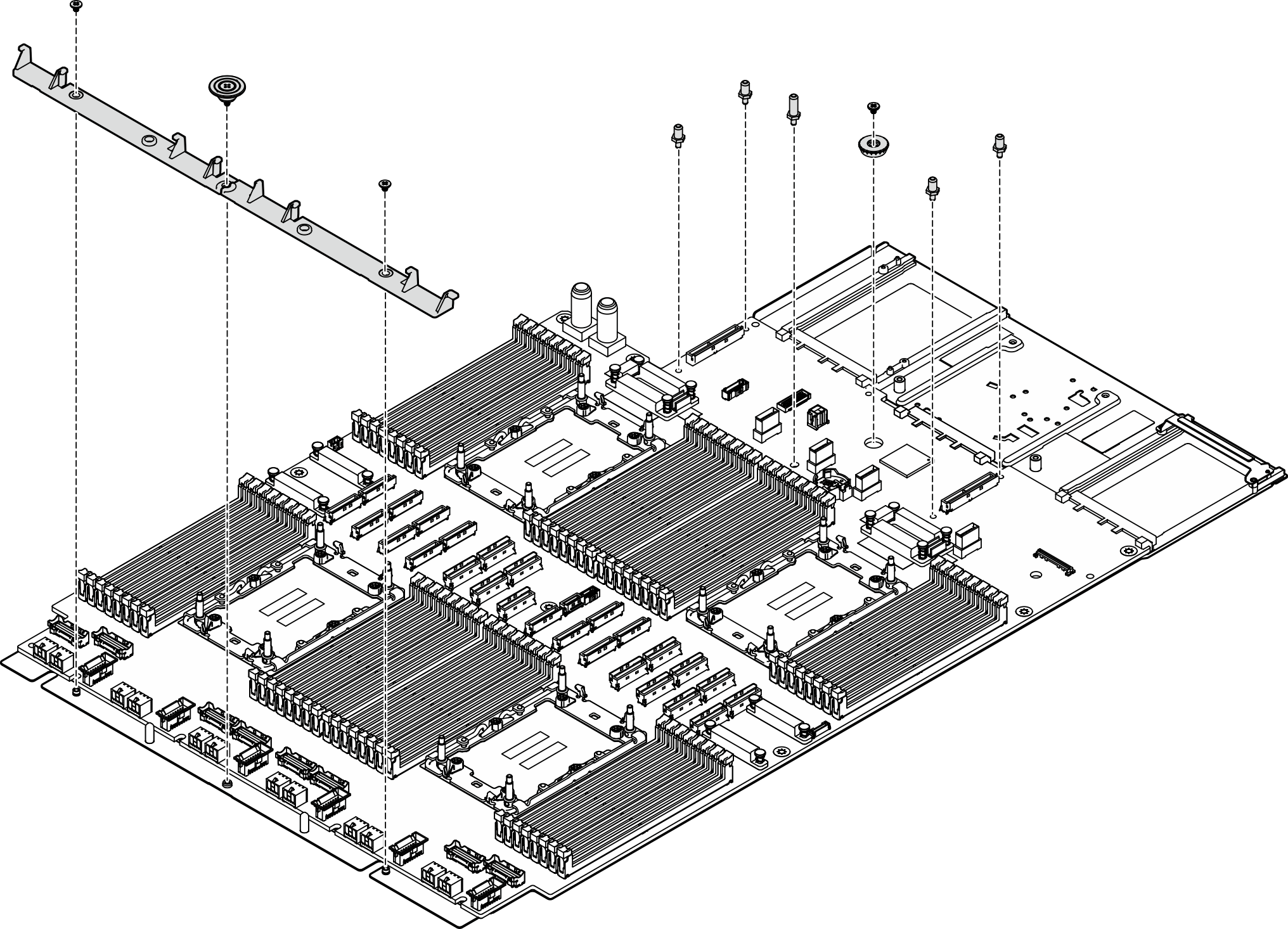

    図 2. コンポーネントの取り外し

    Component removal
  2. 図のように、次のねじを取り外します。
    • ロー・プロファイルねじ 4 本 (PH2 ドライバー使用)
    • すり割り付きねじ x 9 (PH1 ドライバー使用)

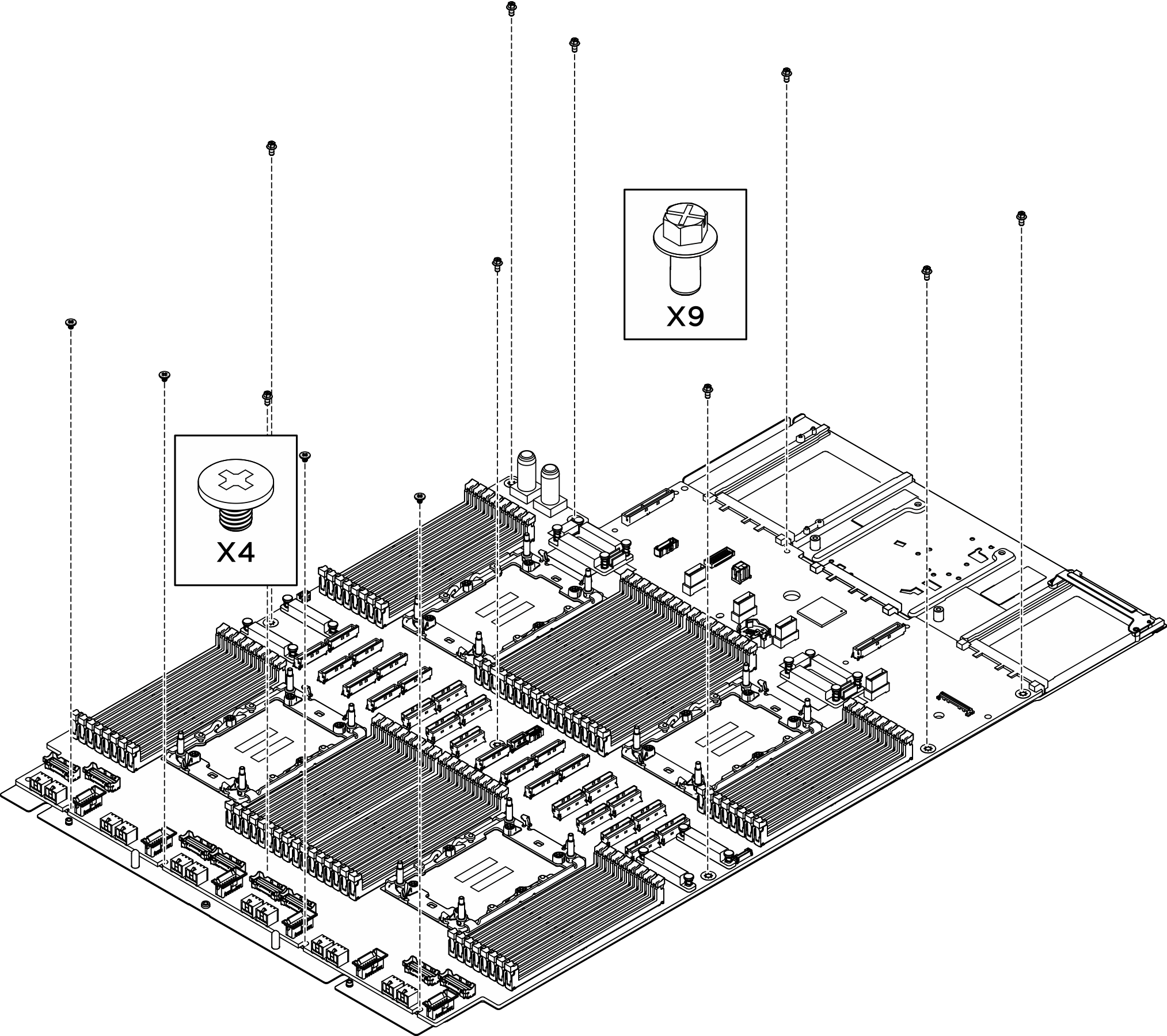

    図 3. ねじの取り外し

    Screw removal
  3. 保持用シート・メタルからプロセッサー・ボードを分離します。
    図 4. プロセッサー・ボードの分解
    Processor board disassembly

完了したら

システム・ボード・アセンブリーを分解した後、ユニットをリサイクルするには地域の規制に従ってください。
