Smontaggio dell'assieme della scheda di sistema per il riciclaggio

Seguire le istruzioni riportate in questa sezione per smontare l'assieme della scheda di sistema prima del riciclaggio.

Informazioni su questa attività

Prima di smontare l'assieme della scheda di sistema:

  1. Separare la scheda I/O di sistema dalla scheda del processore.
    Nota
    Per evitare che il contatto della scheda I/O venga danneggiato, schiacciare e sollevare leggermente tale scheda e tirarla verso l'esterno. Durante l'estrazione, assicurarsi che la scheda I/O rimanga il più possibile in posizione orizzontale.

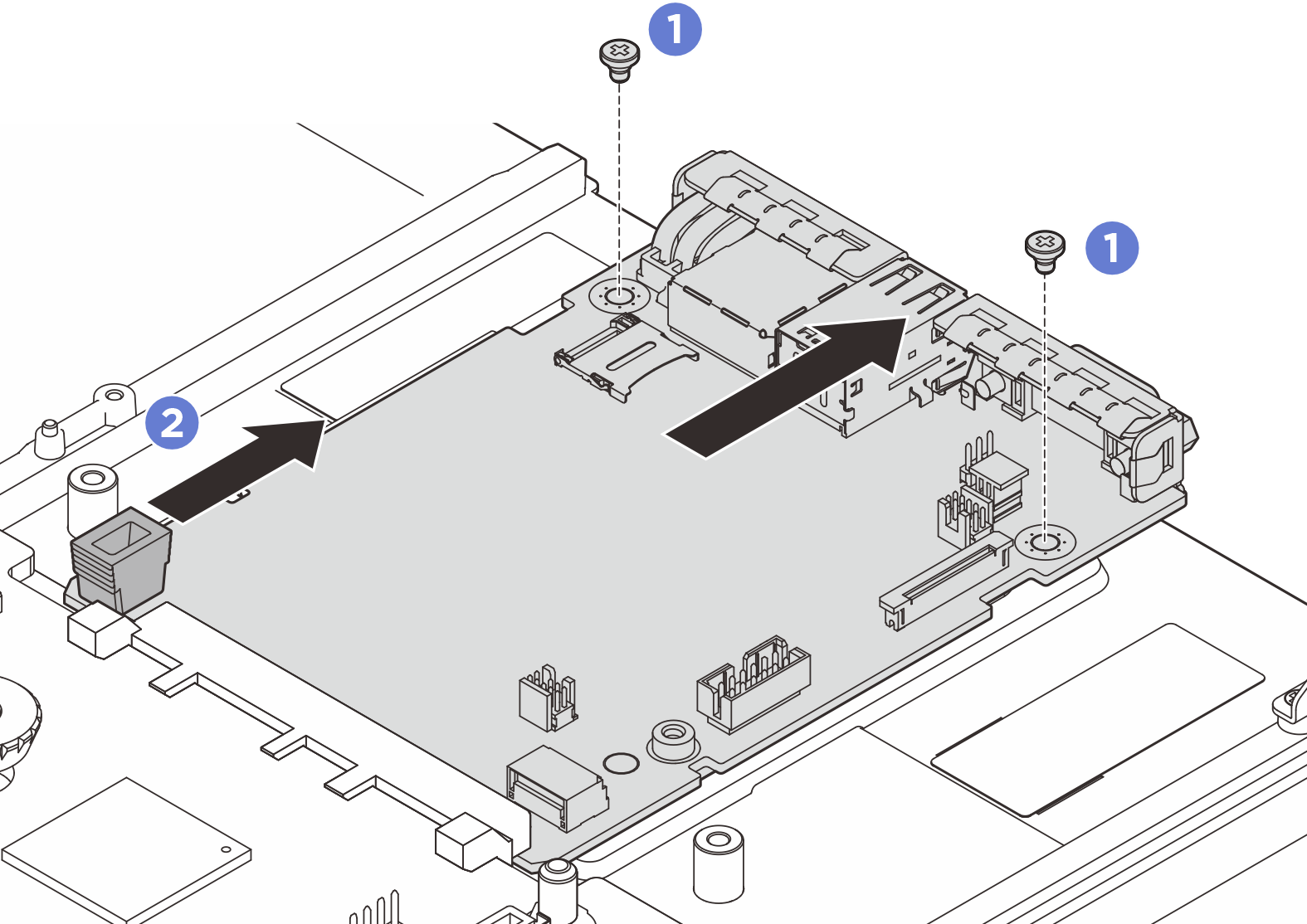

    Figura 1. Rimozione della scheda I/O di sistema
    System I/O board removal

    1. Rimuovere le viti che fissano la scheda I/O di sistema.

    2. Afferrare la maniglia e far scorrere la scheda I/O di sistema verso la parte posteriore per sganciarla dalla scheda del processore.

  2. Per garantire la conformità, consultare le normative locali per l'ambiente, i rifiuti e lo smaltimento.

Procedura

  1. Rimuovere i seguenti componenti come mostrato:
    • Cinque piedini guida (con chiave inglese da 7 mm)
    • Due viti low profile (con cacciavite PH2)
    • Due manopole (con un cacciavite PH2)

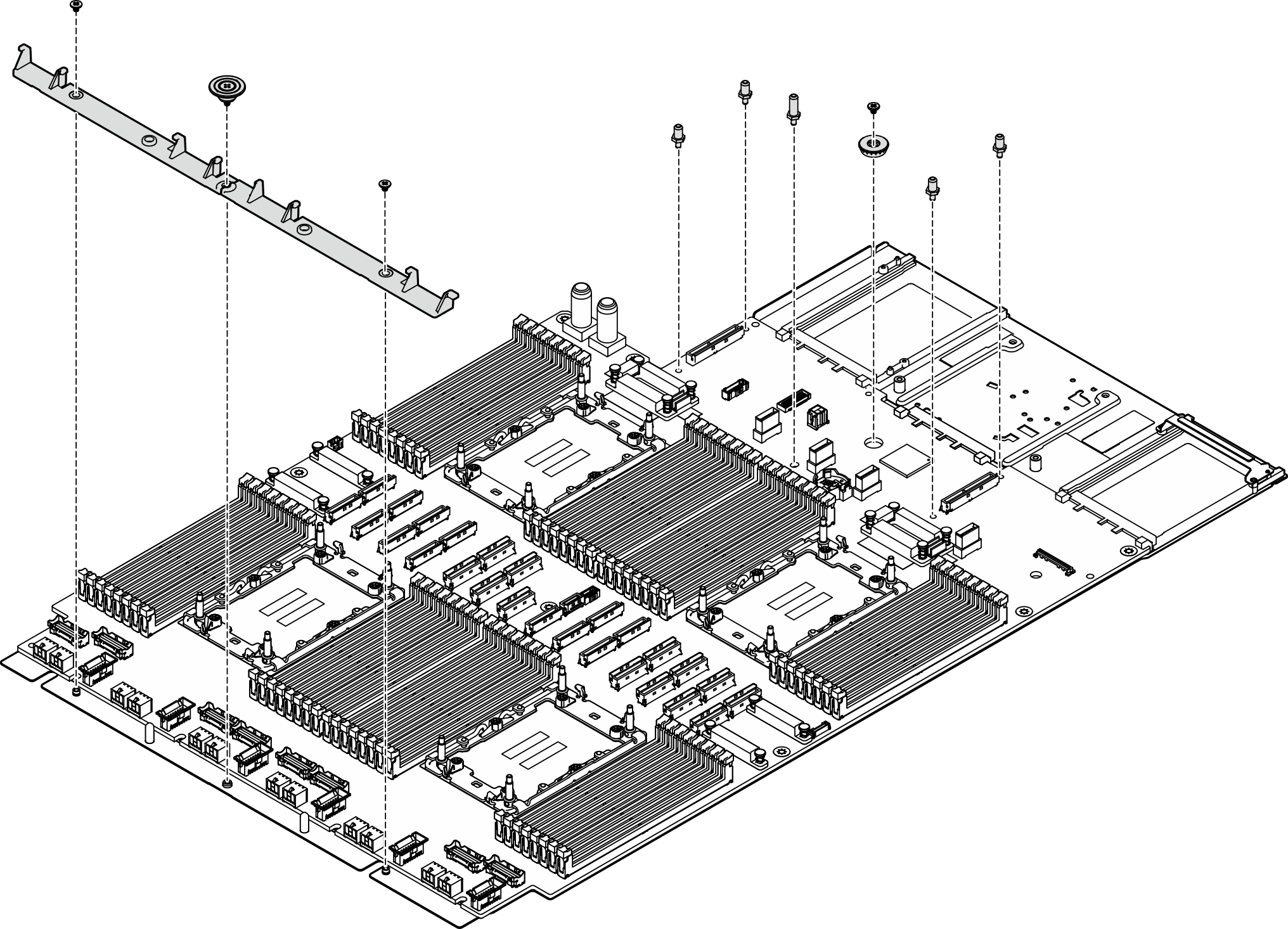

    Figura 2. Rimozione dei componenti

    Component removal
  2. Rimuovere le viti seguenti come illustrato:
    • Quattro viti low profile (con cacciavite PH2)
    • Nove viti scanalate (con cacciavite PH1)
    Figura 3. Rimozione delle viti

    Screw removal
  3. Separare la scheda del processore dalla piastra di supporto in metallo.

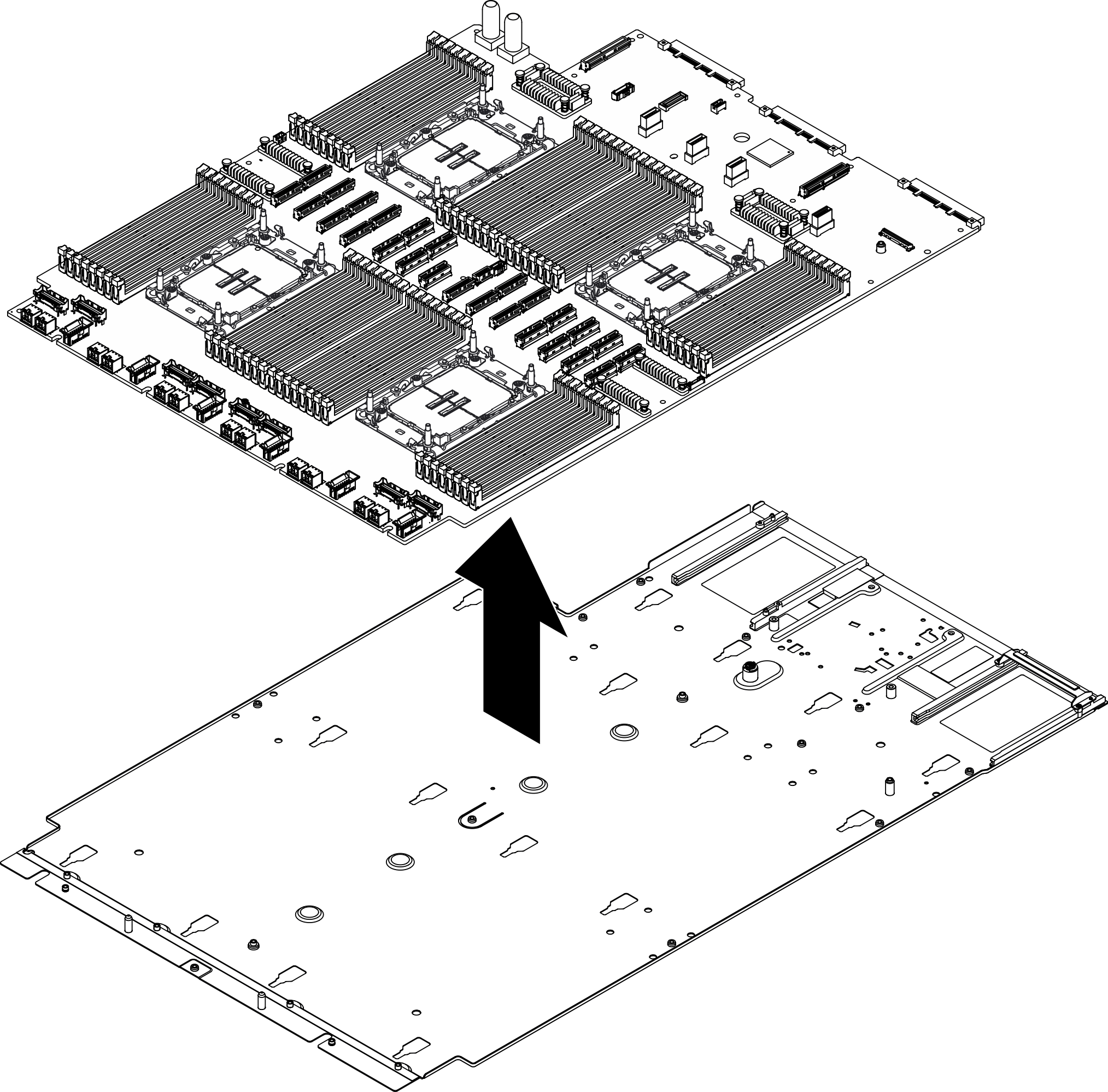

    Figura 4. Smontaggio della scheda del processore
    Processor board disassembly

Dopo aver terminato

Dopo avere smontato l'assieme della scheda di sistema, riciclare l'unità conformemente alle normative locali.
