Démontage du bloc carte mère en vue du recyclage
Suivez les instructions de cette section pour démonter le bloc carte mère avant le recyclage.
À propos de cette tâche
Avant de démonter le bloc carte mère :
- Séparez la carte d’E-S système de la carte du processeur.RemarqueAfin de prévenir tout dommage de la carte d’E-S, pincez et soulevez le piston de la carte d’E-S légèrement vers le haut, puis tirez la carte d’E-S vers l’extérieur. Tout en tirant, assurez-vous que la carte d’E-S reste aussi à l’horizontale que possible.Figure 1. Retrait de la carte d’E-S système
Retirez les vis de fixation de la carte d'E-S système.
Pincez la poignée et faites glisser la carte d'E-S système vers l'arrière pour la dégager de la carte du processeur.
Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut.
Procédure

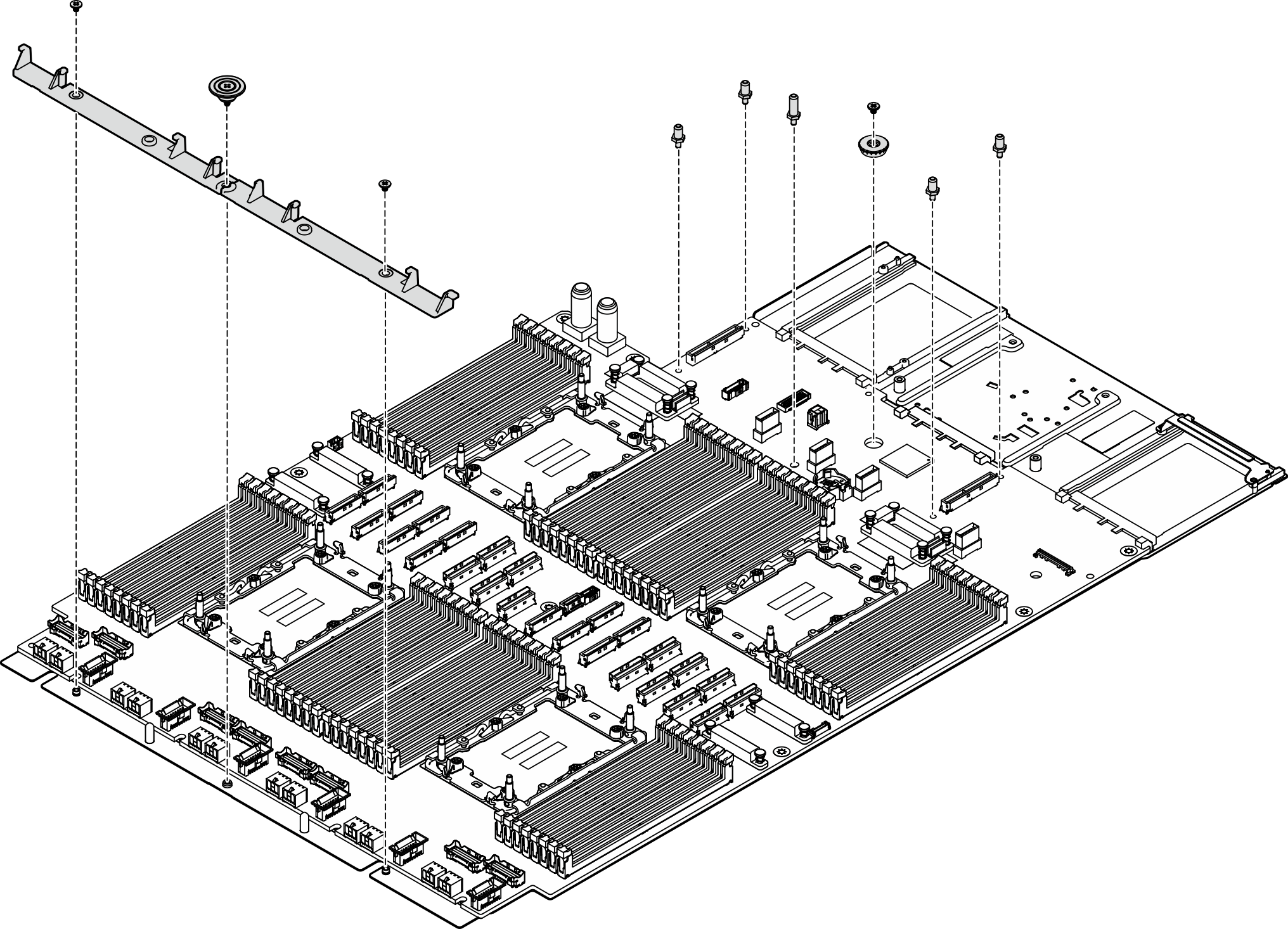

- Retirez les composants suivants, comme illustré :
- Cinq broches de guidage (avec clé de 7 mm)
- Deux vis extra-plates (avec tournevis PH2)
- Deux pistons (avec tournevis PH2)
Figure 2. Retrait d’un composant

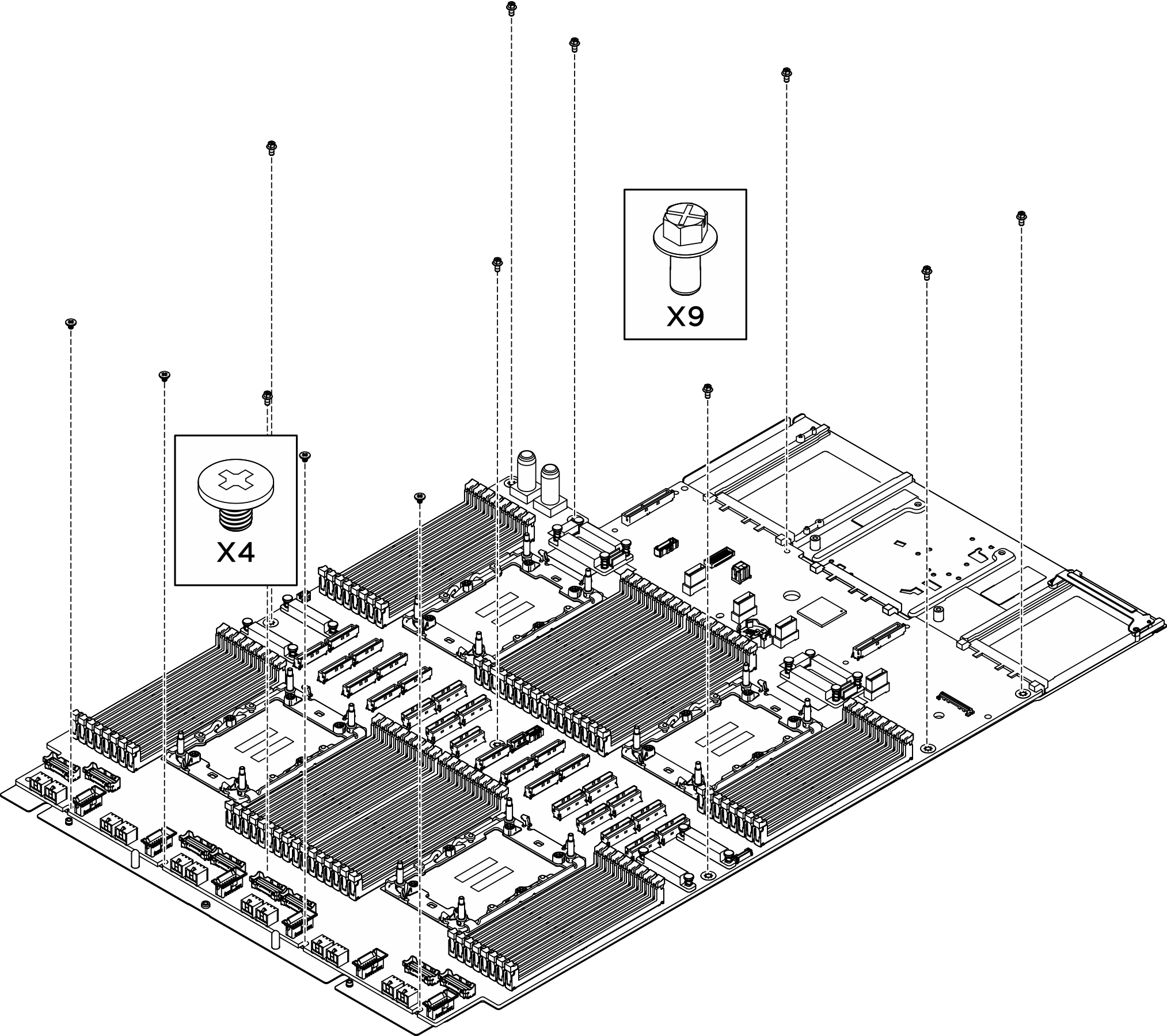

- Retirez les vis suivantes, comme illustré :
- Quatre vis extra-plates (avec tournevis PH2)
- Neuf vis à fentes (avec tournevis PH1)
Figure 3. Retrait des vis

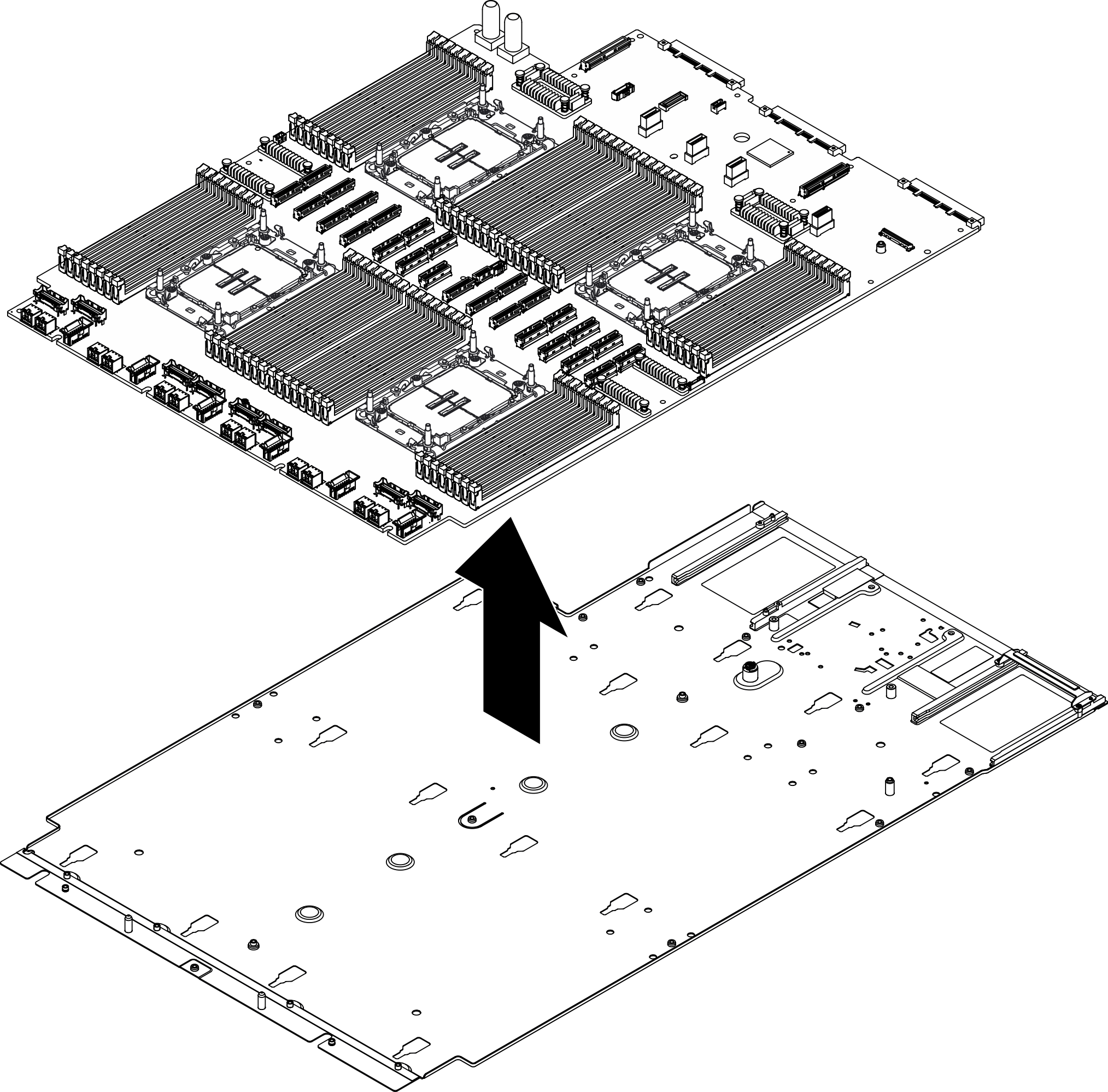

- Séparez la carte du processeur de la tôle de support.Figure 4. Démontage de la carte du processeur
Après avoir terminé
Une fois le bloc carte mère démonté, recyclez l’unité, conformément aux réglementations locales.
