OCP モジュールの取り付け

このセクションの手順に従って、OCP モジュールを取り付けます。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. OCP が OCP フィラーで覆われている場合は、まずシャーシからフィラーを取り外します。
  2. OCP モジュールを取り付けます。

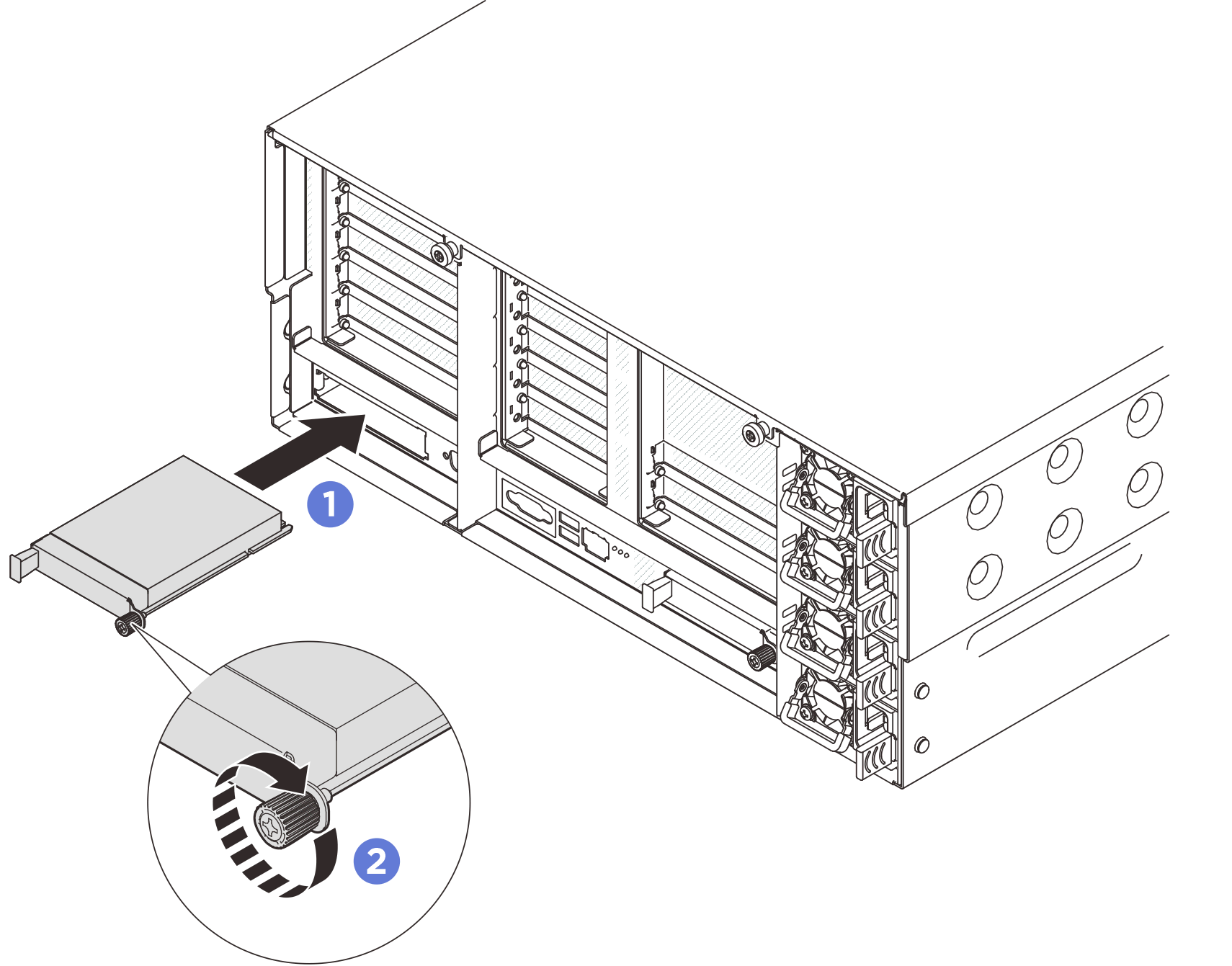

    図 1. OCP モジュールの取り付け
    OCP module installation
    1. OCP モジュールを、完全に装着されるまでスロットにスライドさせます。
    2. つまみねじを締めて OCP モジュールを固定します。必要に応じて、ドライバーを使用します。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
