OCP 모듈 설치

이 섹션의 지침에 따라 OCP 모듈을 설치하십시오.

이 작업 정보

주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. OCP가 OCP 필러로 덮인 경우 먼저 섀시에서 필러를 제거하십시오.
  2. OCP 모듈을 설치하십시오.

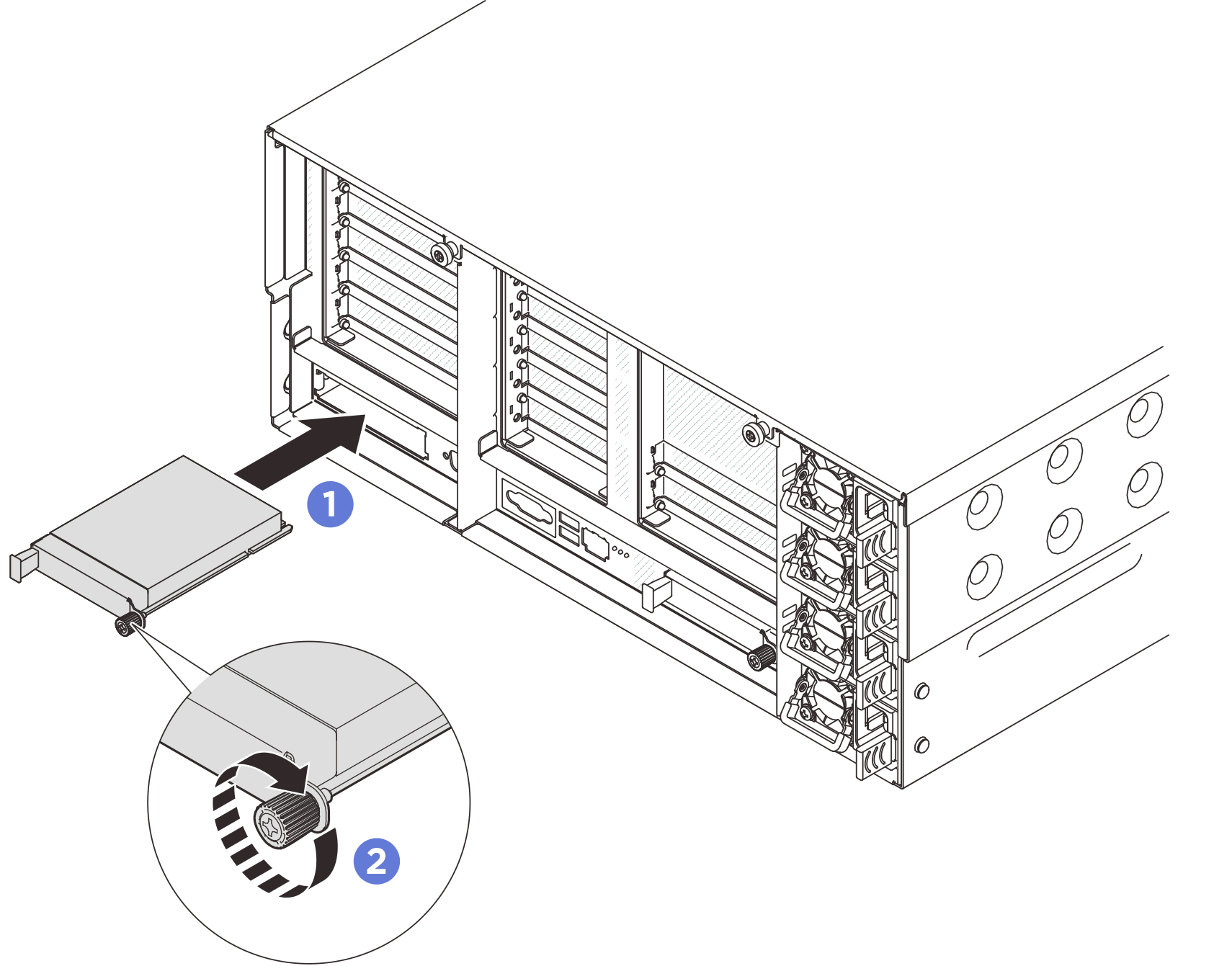

    그림 1. OCP 모듈 설치
    OCP module installation
    1. OCP 모듈을 슬롯에 완전히 장착될 때까지 밀어 넣으십시오.
    2. 나비 나사를 조여 OCP 모듈을 고정하십시오. 필요한 경우 드라이버를 사용하십시오.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

데모 비디오

YouTube에서 절차 시청하기
