Installation d’un module OCP

Suivez les instructions de la présente section pour installer un module OCP.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Si la carte OCP est couverte par un obturateur OCP, retirez ce dernier du châssis au préalable.
  2. Installez le module OCP.

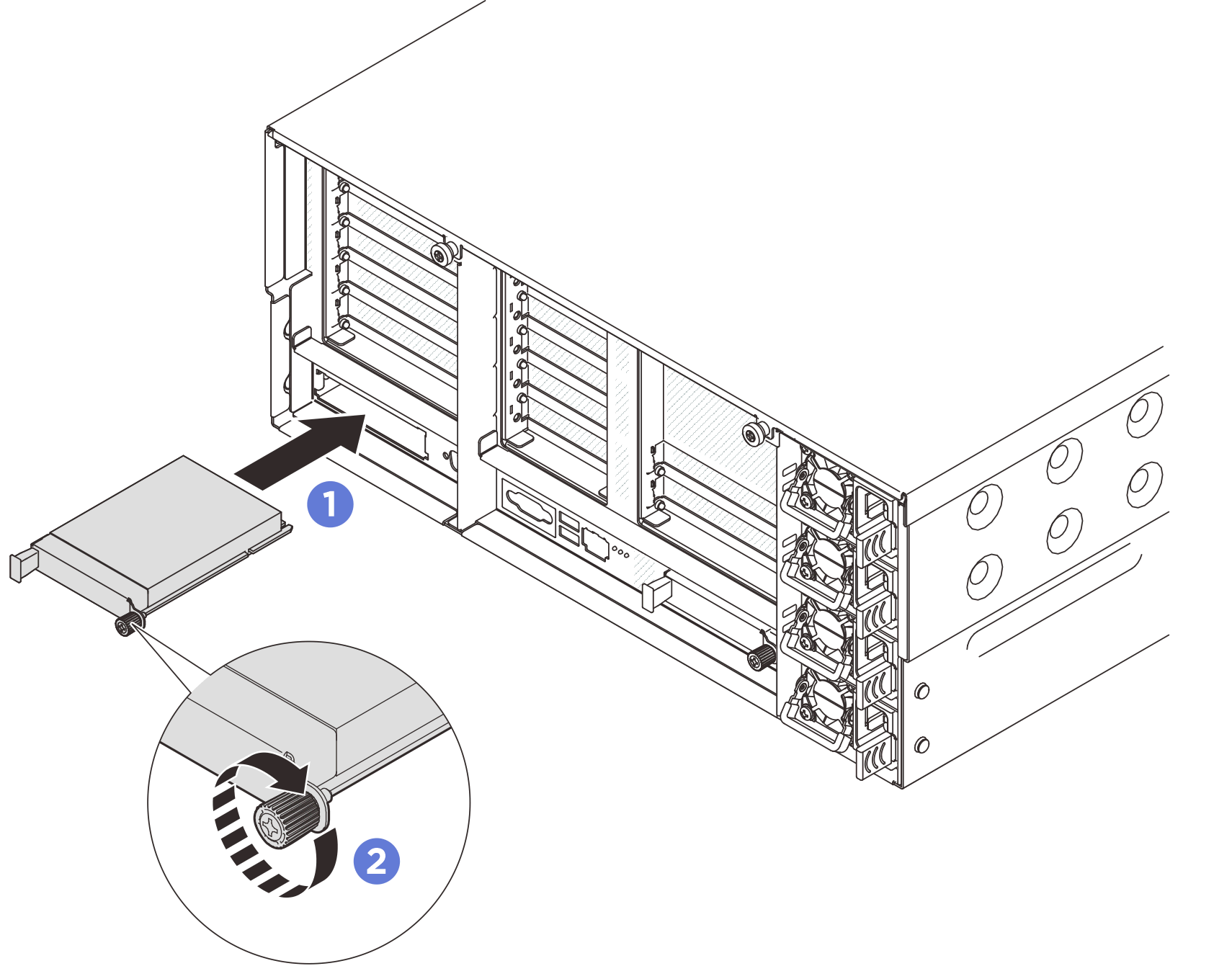

    Figure 1. Installation du module OCP
    OCP module installation
    1. Faites coulisser le module OCP dans l’emplacement jusqu’à ce qu’il soit bien installé.
    2. Serrez la vis moletée pour bien fixer le module OCP. Utilisez un tournevis si nécessaire.

Après avoir terminé

Terminez de remplacer les composants. Voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
