Anschlüsse am PCIe-Adapterkarte

In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse am PCIe-Adapterkarte befinden.

Anschlüsse der PCIe Gen 4-Adapterkarte


PCIe riser connectors
Tabelle 1. Anschlüsse der PCIe Gen 4-Adapterkarte
1 Netzteilanschluss für Rückwandplatine5 PCIe x16 (Gen4 x8) Steckplatz 6/8
2 Adapter-Netzteilanschluss6 PCIe x16 (Gen4 x8) Steckplatz 5/7
3 MCIO-Anschluss 47 MCIO-Anschluss 2
4 MCIO-Anschluss 38 MCIO-Anschluss 1

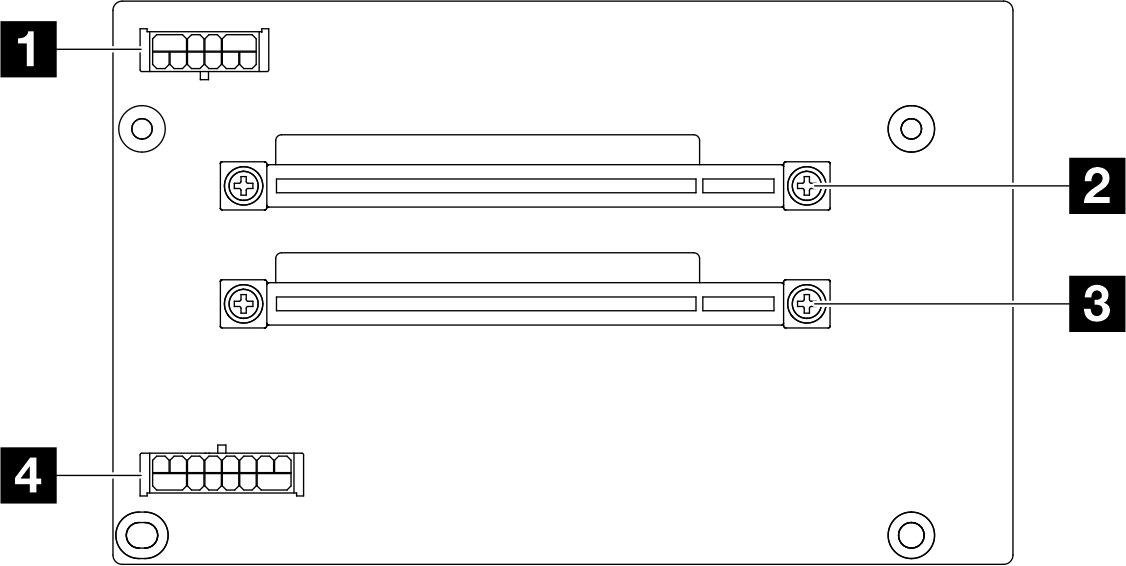

Anschlüsse der PCIe Gen 5-Adapterkarte


PCIe riser connectors
Tabelle 2. Anschlüsse der PCIe Gen 5-Adapterkarte
1 Netzteilanschluss für Rückwandplatine3 PCIe x16 (Gen4 x16) Steckplatz 5/7
2 PCIe x16 (Gen5 x16) Steckplatz 6/84 Adapter-Netzteilanschluss
