PCIe 擴充卡接頭

請參閱本節，以找出 PCIe 擴充卡中的接頭。

PCIe Gen 4 擴充卡接頭​

表 1. PCIe Gen 4 擴充卡接頭

1 背板電源接頭	5 PCIe x16 (Gen4 x8) 插槽 6/8
2 擴充卡電源接頭	6 PCIe x16 (Gen4 x8) 插槽 5/7
3 MCIO 4 接頭	7 MCIO 2 接頭
4 MCIO 3 接頭	8 MCIO 1 接頭

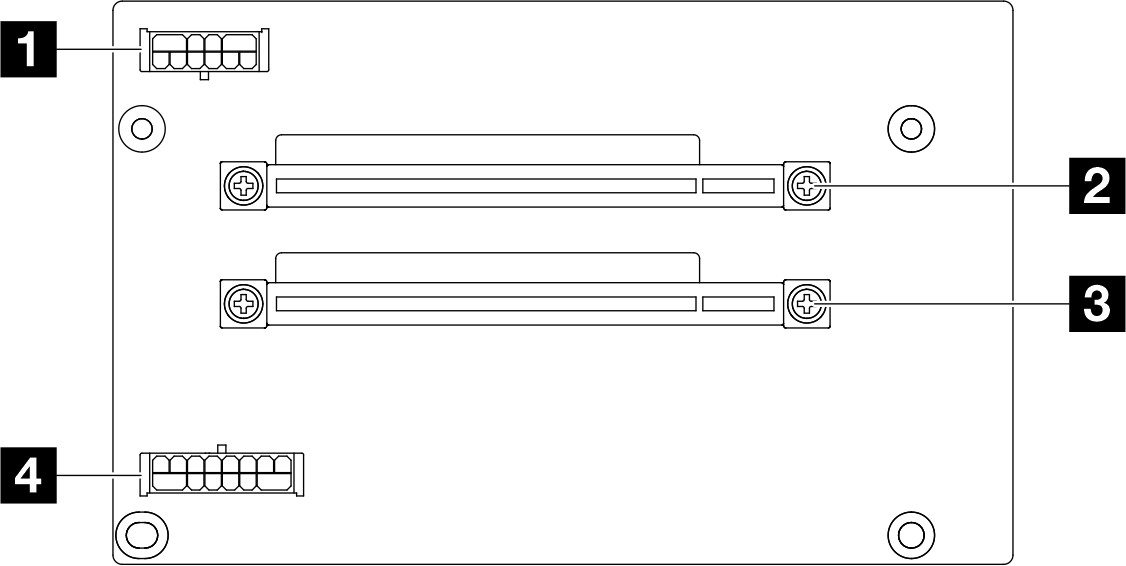

PCIe Gen 5 擴充卡接頭​

表 2. PCIe Gen 5 擴充卡接頭

1 背板電源接頭	3 PCIe x16 (Gen4 x16) 插槽 5/7
2 PCIe x16 (Gen5 x16) 插槽 6/8	4 擴充卡電源接頭
