Разъемы Riser PCIe
В этом разделе представлены сведения о том, как найти разъемы плат-адаптеров Riser PCIe.
Разъемы платы-адаптера Riser PCIe Gen 4
| 1 Разъем питания объединительной панели | 5 Гнездо PCIe x16 (Gen4 x8) 6/8 |
| 2 Разъем питания платы-адаптера Riser | 6 Гнездо PCIe x16 (Gen4 x8) 5/7 |
| 3 Разъем MCIO 4 | 7 Разъем MCIO 2 |
| 4 Разъем MCIO 3 | 8 Разъем MCIO 1 |

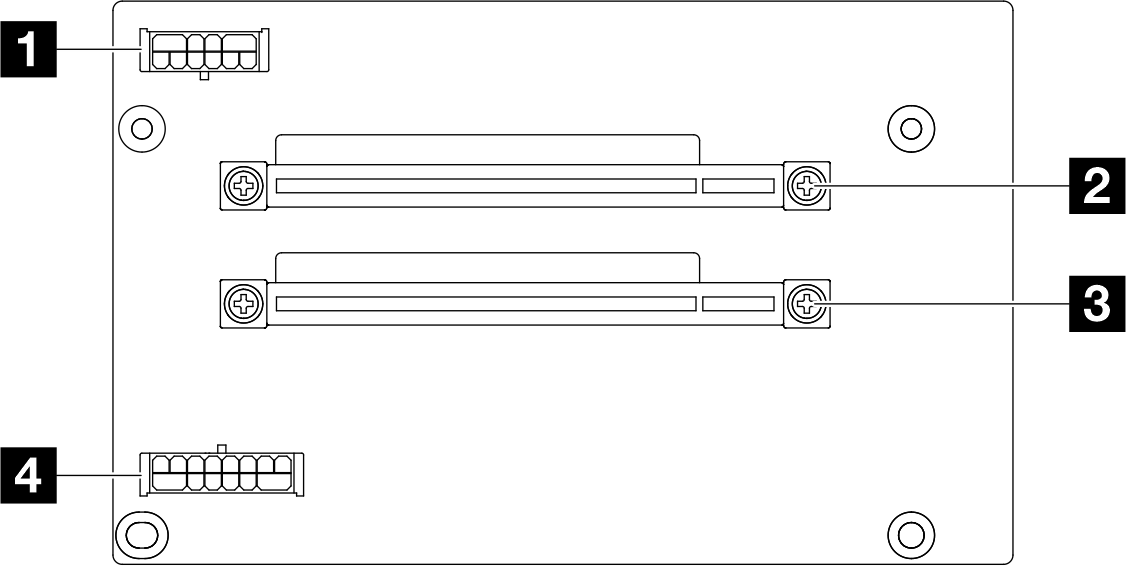

Разъемы платы-адаптера Riser PCIe Gen 5
| 1 Разъем питания объединительной панели | 3 Гнездо PCIe x16 (Gen4 x16) 5/7 |
| 2 Гнездо PCIe x16 (Gen5 x16) 6/8 | 4 Разъем питания платы-адаптера Riser |
