Conectores de la expansión de PCIe

Consulte esta sección para ubicar los conectores en la expansión de PCIe.

Conectores de la tarjeta de expansión PCIe Gen 4​

Tabla 1. Conectores de la tarjeta de expansión PCIe Gen 4

1 Conector de alimentación de la placa posterior	5 Ranura de PCIe 6/8 x16 (Gen4 x8)
2 Conector de alimentación de expansión	6 Ranura de PCIe 5/7 x16 (Gen4 x8)
3 Conector MCIO 4	7 Conector MCIO 2
4 Conector MCIO 3	8 Conector MCIO 1

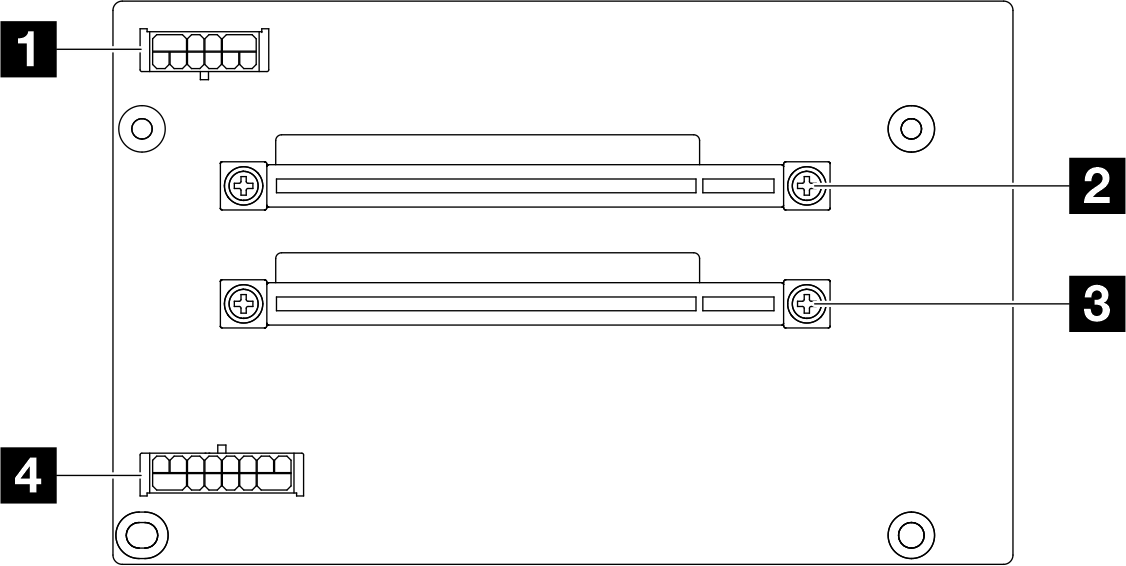

Conectores de la tarjeta de expansión PCIe Gen 5​

Tabla 2. Conectores de la tarjeta de expansión PCIe Gen 5

1 Conector de alimentación de la placa posterior	3 Ranura de PCIe 5/7 x16 (Gen4 x16)
2 Ranura de PCIe 6/8 x16 (Gen5 x16)	4 Conector de alimentación de expansión
