Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas

Use la sección para comprender la disposición de los cables para la placa posterior de la unidad de 2,5 pulgadas.

Nota
  • Conexiones entre conectores; 11, 22, 33, ... nn
  • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.

Disposición de los cables de alimentación para las posteriores de la unidad de 2,5 pulgadas

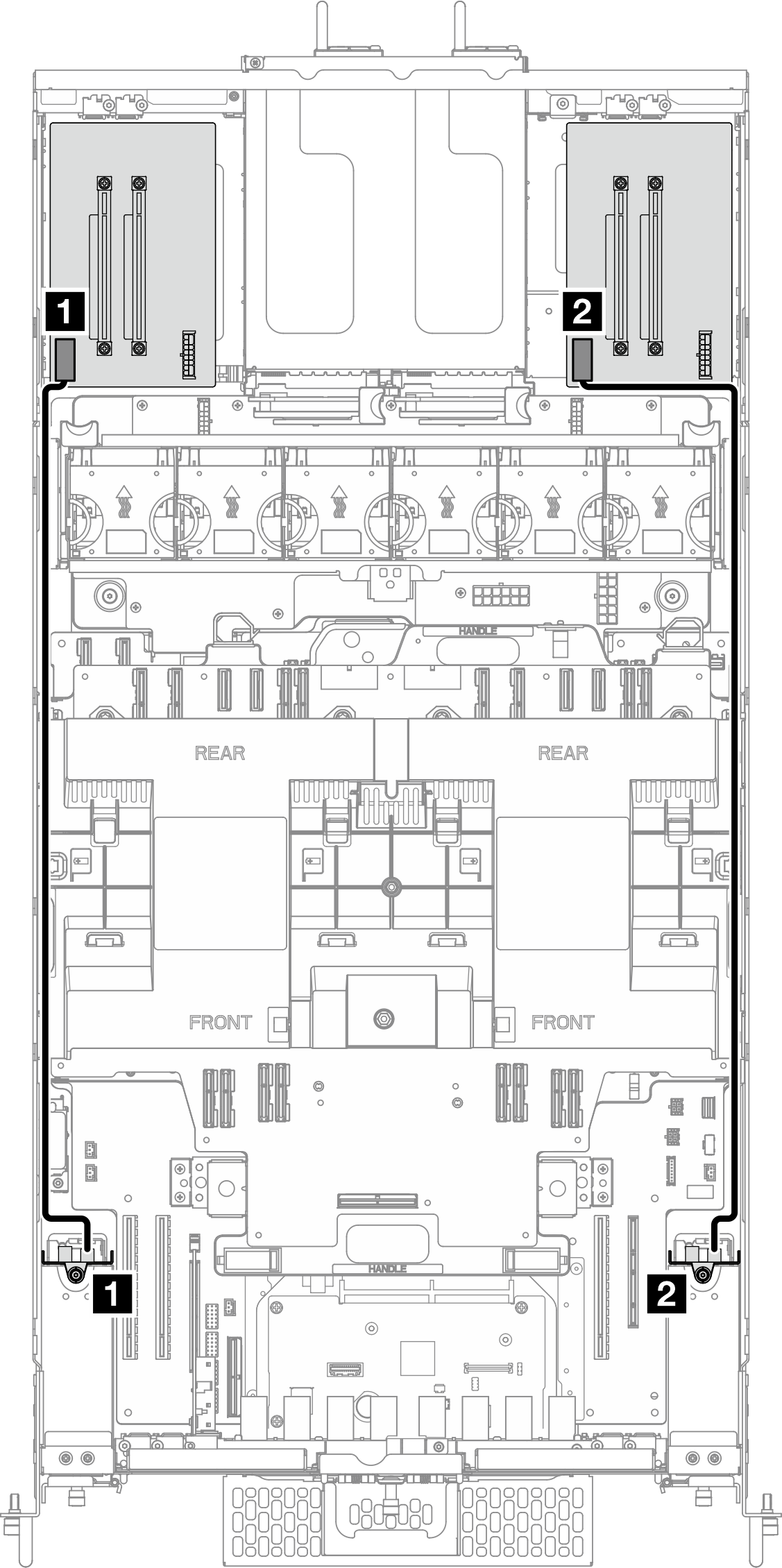

Figura 1. Disposición de los cables de alimentación de la placa posterior de la unidad de 2,5 pulgadas (expansión Gen 4)
2.5-inch drive backplane power cable routing (Gen 4 riser)
Figura 2. Disposición de los cables de alimentación de la placa posterior de la unidad de 2,5 pulgadas (expansión Gen 5)
2.5-inch drive backplane power cable routing (Gen 5 riser)
DesdeHasta
1 Placa posterior de la unidad 1: conector de alimentación1 Tarjeta de expansión izquierda: conector de alimentación de la placa posterior
2 Placa posterior de la unidad 2: conector de alimentación2 Tarjeta de expansión derecha: conector de alimentación de la placa posterior

Disposición de los cables de una placa posterior de la unidad de 2,5 pulgadas

Figura 3. Disposición de los cables de una placa posterior de la unidad de 2,5 pulgadas
One 2.5-inch drive backplane cable routing
DesdeHasta
1 Adaptador RAID/HBA1a Placa posterior de la unidad izquierda: conector de señal
1b Clip para cables en la placa del procesador superior (CPU BD)
Nota
Este extremo del cable se deja sin conectar.

Disposición de los cables de dos placas posteriores de la unidad de 2,5 pulgadas

Figura 4. Disposición de los cables de dos placas posteriores de la unidad de 2,5 pulgadas
Two 2.5-inch drive backplane cable routing
DesdeHasta
1 Adaptador RAID/HBA1a Placa posterior de la unidad izquierda: conector de señal
1b Placa posterior de la unidad derecha: conector de señal
