2.5 英寸硬盘背板线缆布放
请参阅本节了解 2.5 英寸硬盘背板的线缆布放。
注
- 接口之间的连接：1↔1，2↔2，3↔3，... n↔n
- 请确保使用线缆导向装置正确布放所有线缆。
2.5 英寸硬盘背板电源线布放

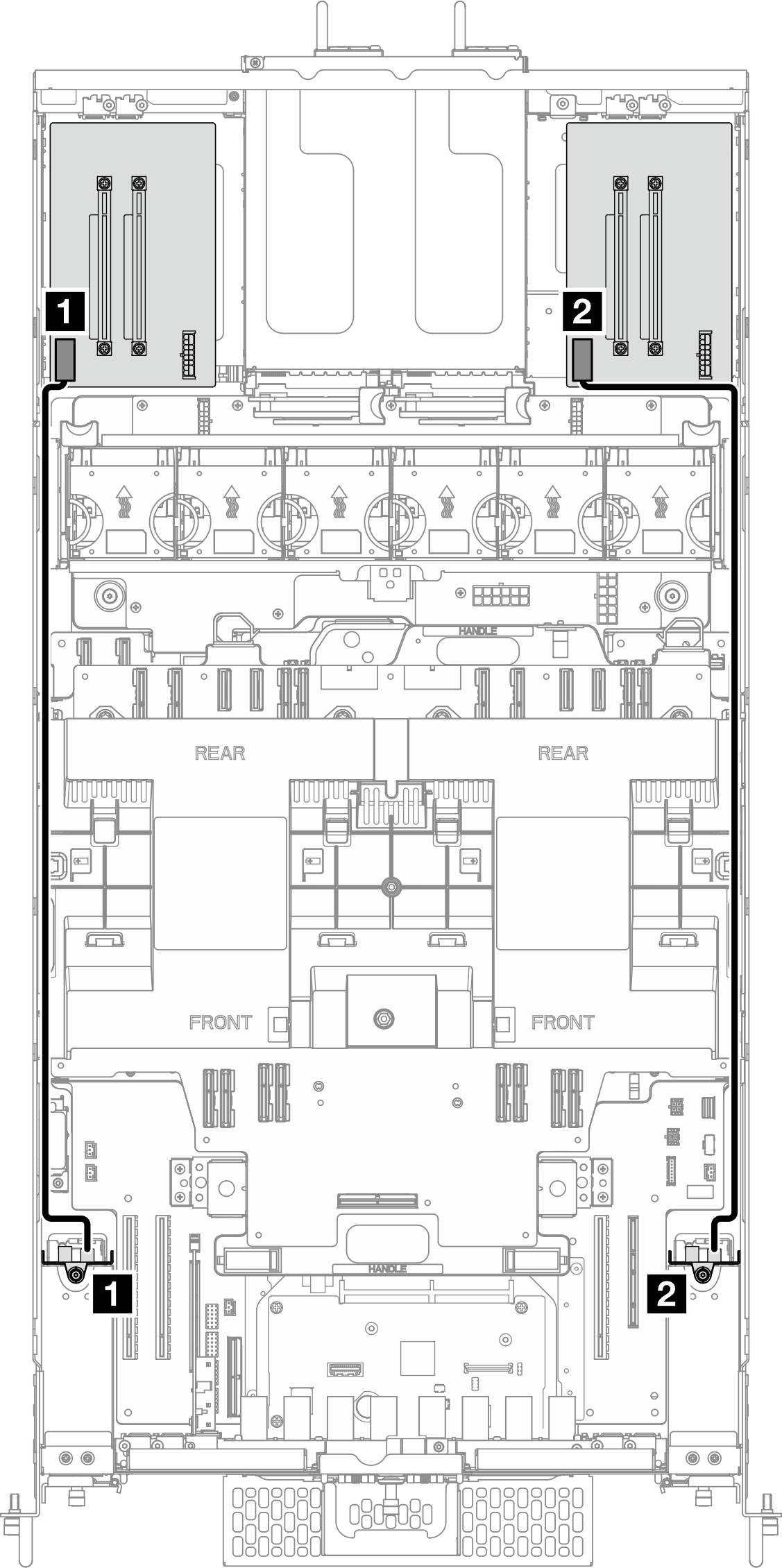

图 1. 2.5 英寸硬盘背板电源线布放
| 从 | 到 | 线缆 |
|---|---|---|
| 1 硬盘背板 1：电源接口 | 1 左侧转接卡：背板电源接口 | 电源 2x6 针至电源 2x6 针（720 毫米） |
| 2 硬盘背板 2：电源接口 | 2 右侧转接卡：背板电源接口 | 电源 2x6 针至电源 2x6 针（720 毫米） |
配备一个 2.5 英寸硬盘背板时的线缆布放
图 2. 配备一个 2.5 英寸硬盘背板时的线缆布放
| 从 | 到 | 线缆 |
|---|---|---|
| 1 RAID/HBA 适配器 | 1a 左侧硬盘背板：信号接口 | SlimSAS x8 至 2 x SlimSAS x4（270/590 毫米） |
| 1b 上方处理器板（CPU 板）上的线缆夹 注 线缆的这一端未进行任何连接。 |
配备两个 2.5 英寸硬盘背板时的线缆布放
图 3. 配备两个 2.5 英寸硬盘背板时的线缆布放
| 从 | 到 | 线缆 |
|---|---|---|
| 1 RAID/HBA 适配器 | 1a 左侧硬盘背板：信号接口 | SlimSAS x8 至 2 x SlimSAS x4（270/590 毫米） |
| 1b 右侧硬盘背板：信号接口 |
