Roteamento de cabos do backplane da unidade de 2,5 polegadas

Use esta seção para entender o roteamento de cabos do backplane da unidade de 2,5 polegadas.

Nota
  • Conexões entre conectores; 11, 22, 33, ... nn
  • Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.

Roteamento de cabos de alimentação do backplane da unidade de 2,5 polegadas

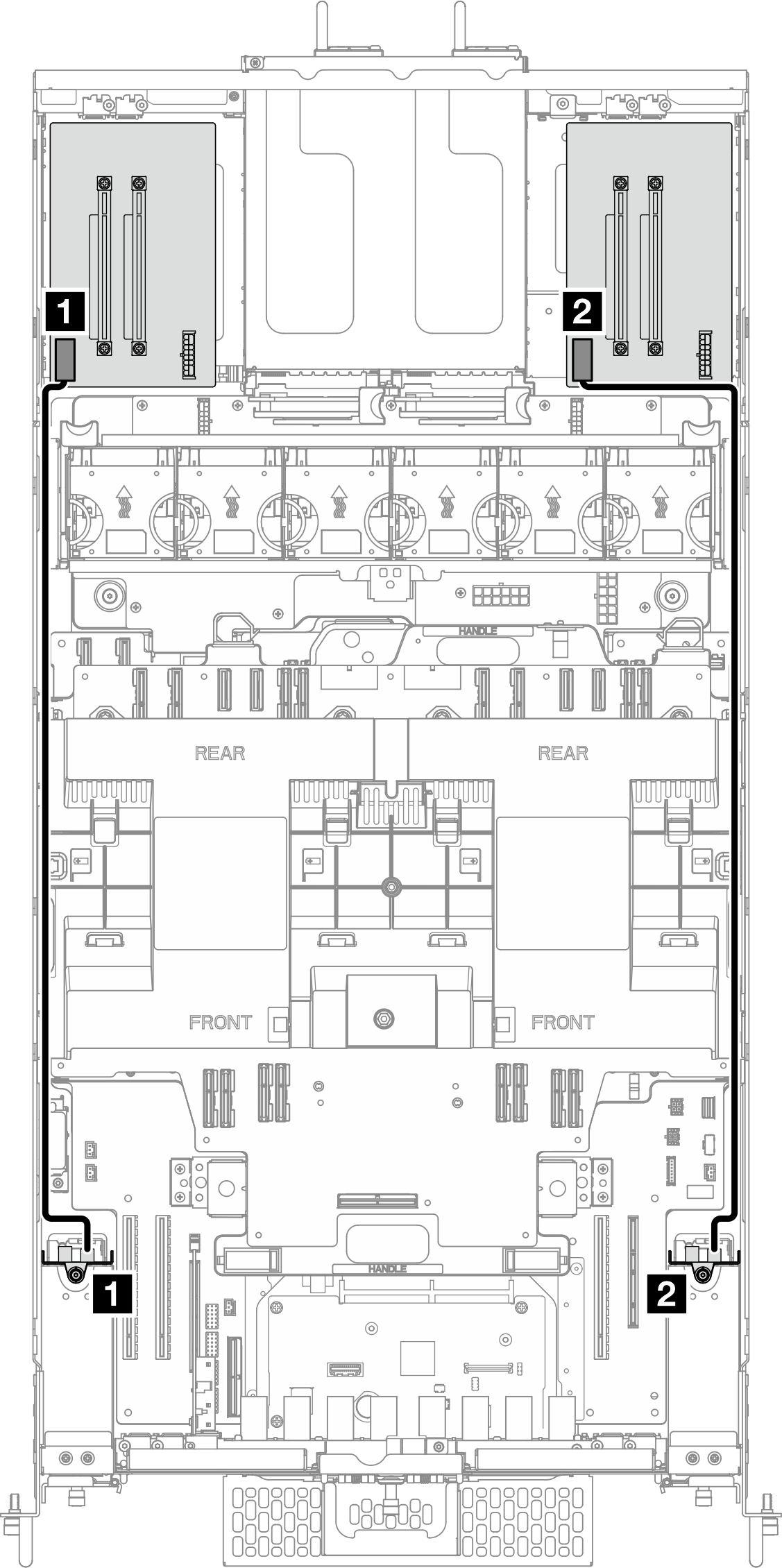

Figura 1. Roteamento de cabos de alimentação do backplane da unidade de 2,5 polegadas (placa riser Gen 4)
2.5-inch drive backplane power cable routing (Gen 4 riser)
Figura 2. Roteamento de cabos de alimentação do backplane da unidade de 2,5 polegadas (placa riser Gen 5)
2.5-inch drive backplane power cable routing (Gen 5 riser)
NoPara
1 Backplane da unidade 1: conector de energia1 Placa riser esquerda: conector de energia do backplane
2 Backplane da unidade 2: conector de energia2 Placa riser direita: conector de energia do backplane

Roteamento de cabos de um backplane da unidade de 2,5 polegadas

Figura 3. Roteamento de cabos de um backplane da unidade de 2,5 polegadas
One 2.5-inch drive backplane cable routing
NoPara
1 Adaptador RAID/HBA1a Backplane da unidade esquerdo: conector de sinal
1b Presilha de cabos na placa superior do processador (backplane da CPU)
Nota
Essa extremidade do cabo é deixada desconectada.

Roteamento de cabos de dois backplanes da unidade de 2,5 polegadas

Figura 4. Roteamento de cabos de dois backplanes da unidade de 2,5 polegadas
Two 2.5-inch drive backplane cable routing
NoPara
1 Adaptador RAID/HBA1a Backplane da unidade esquerdo: conector de sinal
1b Backplane da unidade direito: conector de sinal
