Roteamento de cabos da placa riser
Use essa seção para entender o roteamento de cabos da placa riser.
Nota
- Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.

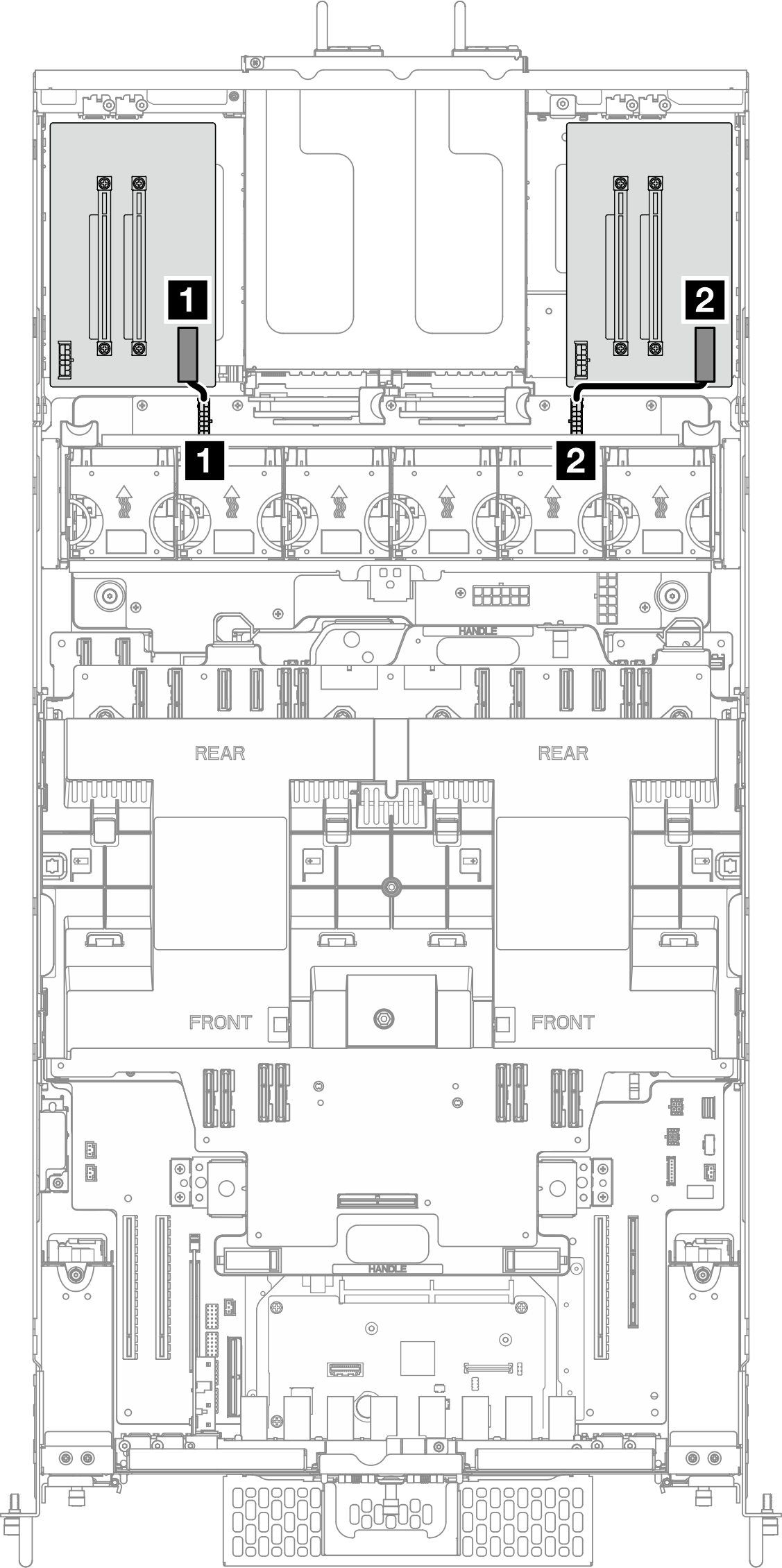

Roteamento de cabos de alimentação da placa riser
Figura 1. Roteamento de cabos de alimentação da placa riser Gen 4  | Figura 2. Roteamento de cabos de alimentação da placa riser Gen 5  |
| No | Para |
|---|---|
| 1 Placa riser esquerda: conector de energia da placa riser | PDB: conector de energia PCIe traseiro 1 |
| 2 Placa riser direita: conector de energia da placa riser | PDB: conector de energia PCIe traseiro 2 |
Roteamento de cabos de sinal da placa riser Gen 4
| Roteamento de cabos de sinal para placa do processador superior (backplane da CPU) | Roteamento de cabos de sinal para placa do processador inferior (MB) |
|---|---|
 |  |
| No | Para |
|---|---|
| 1 Conector da placa riser esquerdo: conector MCIO 1 | Placa do processador superior (backplane da CPU): conector PE3AB_L |
| 2 Conector da placa riser esquerdo: conector MCIO 2 | Placa do processador superior (backplane da CPU): conector PE3CD_L |
| 3 Conector da placa riser direito: conector MCIO 1 | Placa do processador superior (backplane da CPU): conector PE3AB_R |
| 4 Conector da placa riser direito: conector MCIO 2 | Placa do processador superior (backplane da CPU): conector PE3CD_R |
| 5 Conector da placa riser esquerdo: conector MCIO 3 | Placa do processador inferior (MB): conector PE4AB_L |
| 6 Conector da placa riser esquerdo: conector MCIO 4 | Placa do processador inferior (MB): conector PE4CD_L |
| 7 Conector da placa riser direito: conector MCIO 3 | Placa do processador inferior (MB): conector PE4AB_R |
| 8 Conector da placa riser direito: conector MCIO 4 | Placa do processador inferior (MB): conector PE4CD_R |

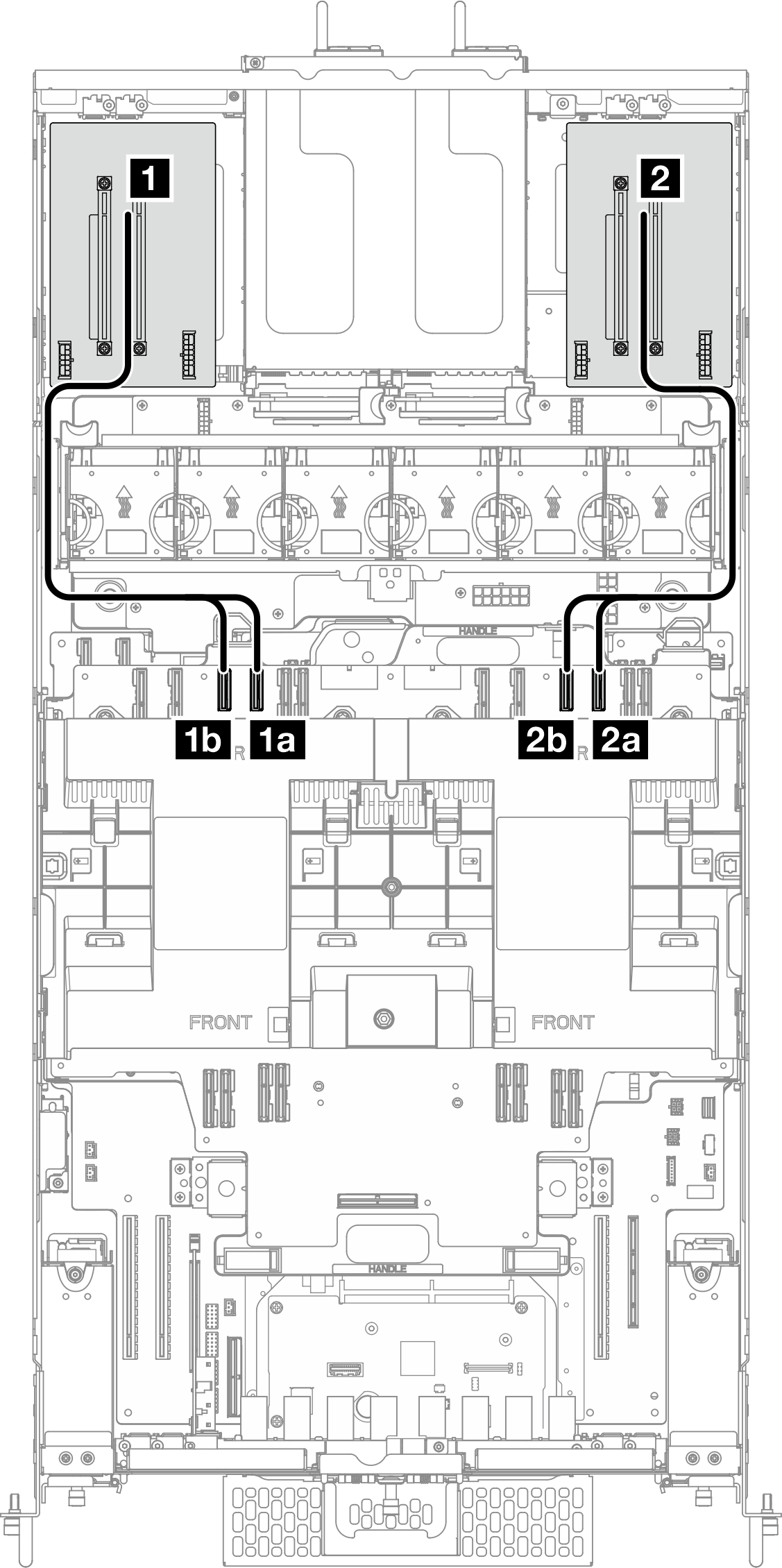

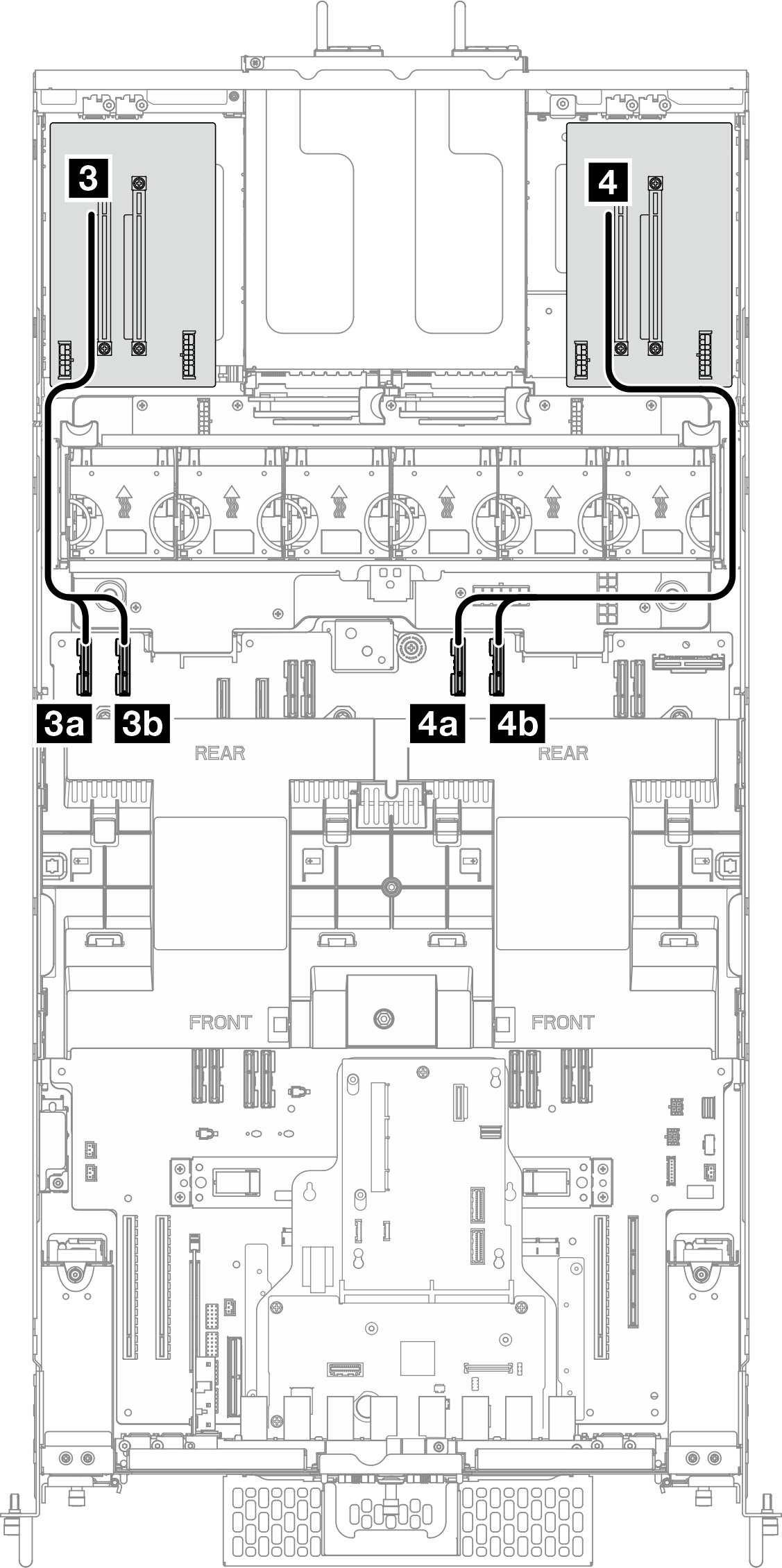

Roteamento de cabos de sinal da placa riser Gen 5
| Roteamento de cabos de sinal para placa do processador superior (backplane da CPU) | Roteamento de cabos de sinal para placa do processador inferior (MB) |
|---|---|
 |  |
| No | Para |
|---|---|
| 1 Placa riser esquerda: Slot 5/7 | 1a Placa do processador superior (backplane da CPU): conector PE3AB_L |
| 1b Placa do processador superior (backplane da CPU): conector PE3CD_L | |
| 2 Placa riser direita: Slot 5/7 | 2a Placa do processador superior (backplane da CPU): conector PE3AB_R |
| 2b Placa do processador superior (backplane da CPU): conector PE3CD_R | |
| 3 Placa riser esquerda: Slot 6/8 | 3a Placa do processador inferior (MB): conector PE4AB_L |
| 3b Placa do processador inferior (MB): conector PE4CD_L | |
| 4 Placa riser direita: Slot 6/8 | 4a Placa do processador inferior (MB): conector PE4AB_R |
| 4b Placa do processador inferior (MB): conector PE4CD_R |
