ライザー・カードのケーブル配線
このセクションを使用して、ライザー・カードのケーブル配線を理解します。
注
- コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
- ケーブルを配線する際は、ケーブル・ガイドを使用して、すべてのケーブルが適切に配線されていることを確認します。
ライザー・カードの電源ケーブル配線

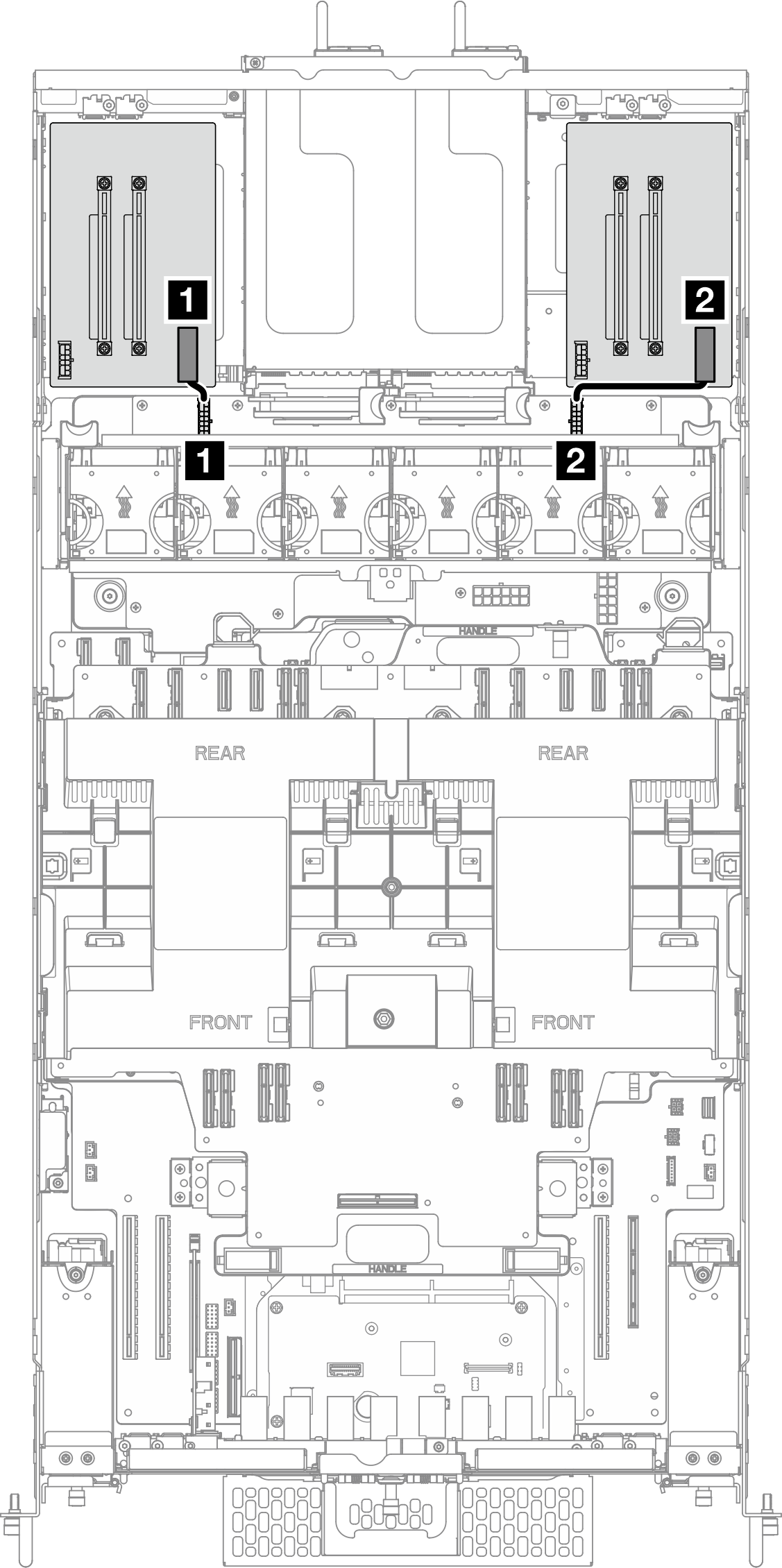

図 1. Gen 4 ライザー・カード電源ケーブル配線  | 図 2. Gen 5 ライザー・カード電源ケーブル配線  |
| 始点 | 終点 |
|---|---|
| 1 左のライザー・カード: ライザー電源コネクター | PDB: 背面 PCIe 電源 1 コネクター |
| 2 右のライザー・カード: ライザー電源コネクター | PDB: 背面 PCIe 電源 2 コネクター |
Gen 4 ライザー・カード信号ケーブル配線
| 上段のプロセッサー・ボード (CPU BD) への信号ケーブル配線 | 下段のプロセッサー・ボード (MB) への信号ケーブル配線 |
|---|---|
 |  |
| 始点 | 終点 |
|---|---|
| 1 左ライザー・カード: MCIO 1 コネクター | 上段のプロセッサー・ボード (CPU BD): PE3AB_L コネクター |
| 2 左ライザー・カード: MCIO 2 コネクター | 上段のプロセッサー・ボード (CPU BD): PE3CD_L コネクター |
| 3 右ライザー・カード: MCIO 1 コネクター | 上段のプロセッサー・ボード (CPU BD): PE3AB_R コネクター |
| 4 右ライザー・カード: MCIO 2 コネクター | 上段のプロセッサー・ボード (CPU BD): PE3CD_R コネクター |
| 5 左ライザー・カード: MCIO 3 コネクター | 下段のプロセッサー・ボード (MB): PE4AB_L コネクター |
| 6 左ライザー・カード: MCIO 4 コネクター | 下段のプロセッサー・ボード (MB): PE4CD_L コネクター |
| 7 右ライザー・カード: MCIO 3 コネクター | 下段のプロセッサー・ボード (MB): PE4AB_R コネクター |
| 8 右ライザー・カード: MCIO 4 コネクター | 下段のプロセッサー・ボード (MB): PE4CD_R コネクター |
Gen 5 ライザー・カード信号ケーブル配線
| 上段のプロセッサー・ボード (CPU BD) への信号ケーブル配線 | 下段のプロセッサー・ボード (MB) への信号ケーブル配線 |
|---|---|
 |  |
| 始点 | 終点 |
|---|---|

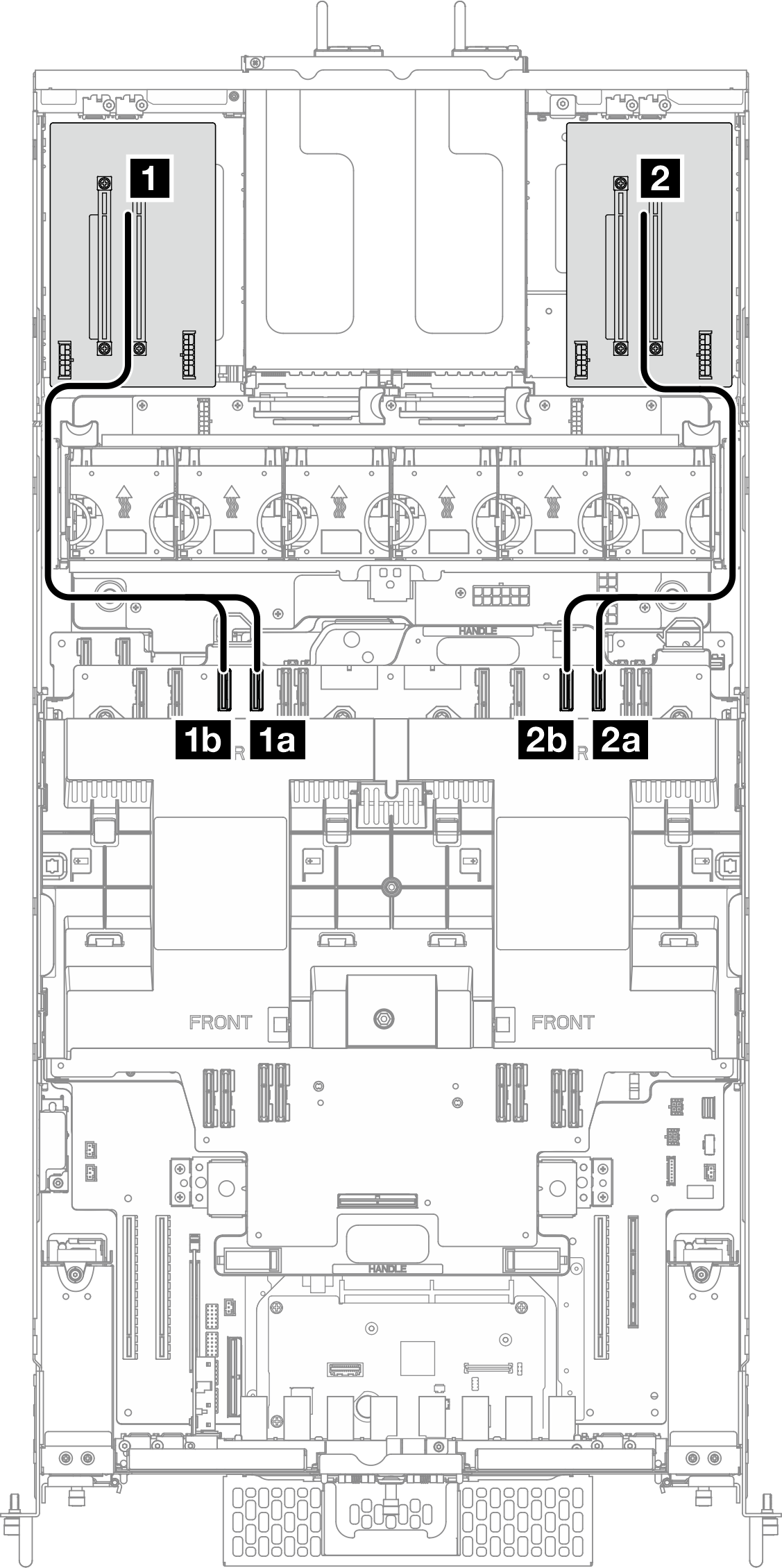

| 1 左ライザー・カード: スロット 5/7 | 1a 上段のプロセッサー・ボード (CPU BD): PE3AB_L コネクター |
| 1b 上段のプロセッサー・ボード (CPU BD): PE3CD_L コネクター | |
| 2 右ライザー・カード: スロット 5/7 | 2a 上段のプロセッサー・ボード (CPU BD): PE3AB_R コネクター |
| 2b 上段のプロセッサー・ボード (CPU BD): PE3CD_R コネクター | |

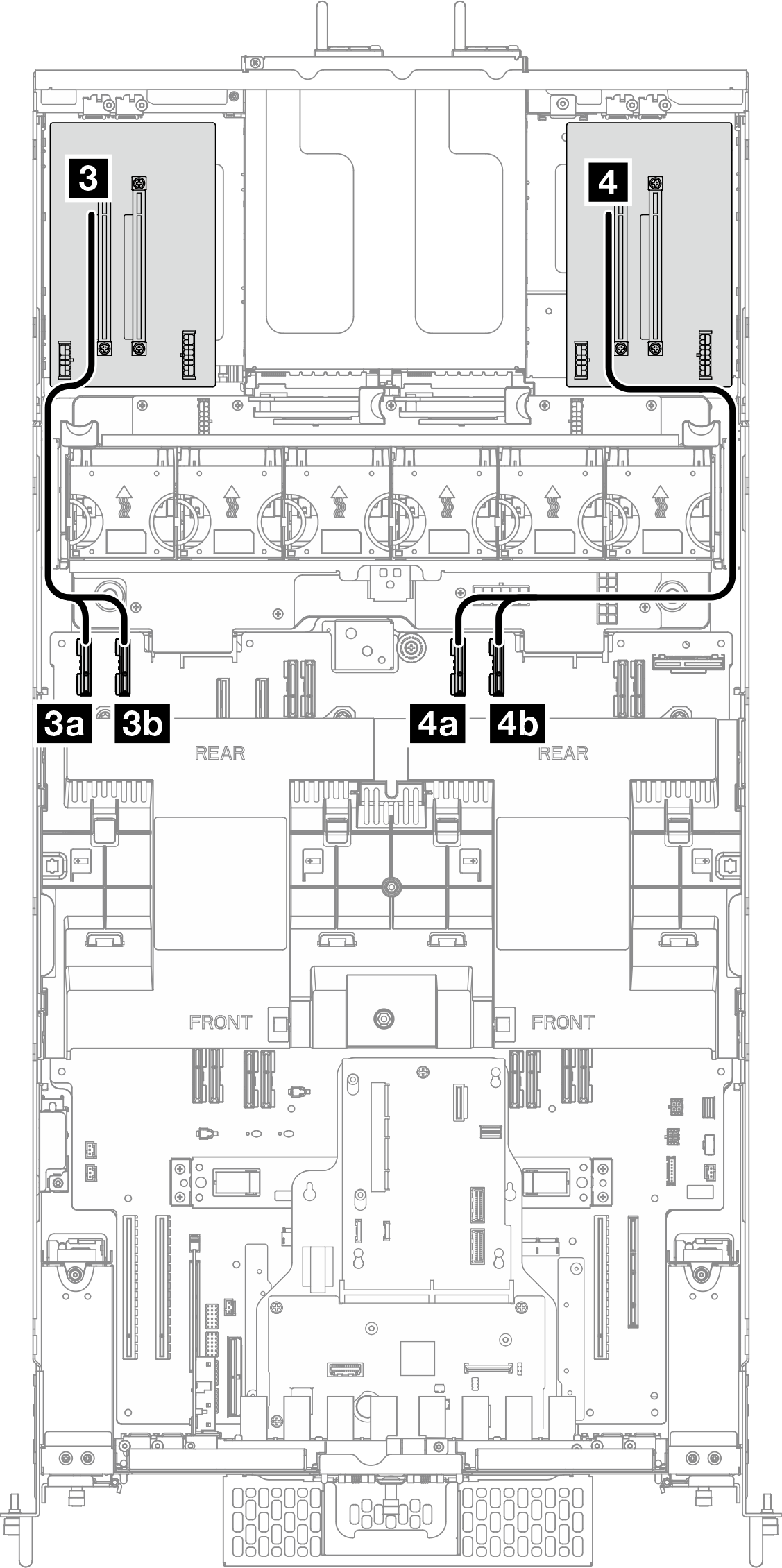

| 3 左ライザー・カード: スロット 6/8 | 3a 下段のプロセッサー・ボード (MB): PE4AB_L コネクター |
| 3b 下段のプロセッサー・ボード (MB): PE4CD_L コネクター | |
| 4 右ライザー・カード: スロット 6/8 | 4a 下段のプロセッサー・ボード (MB): PE4AB_R コネクター |
| 4b 下段のプロセッサー・ボード (MB): PE4CD_R コネクター |
